CAUTION: Compress return spring just enough to
remove or install snap ring.

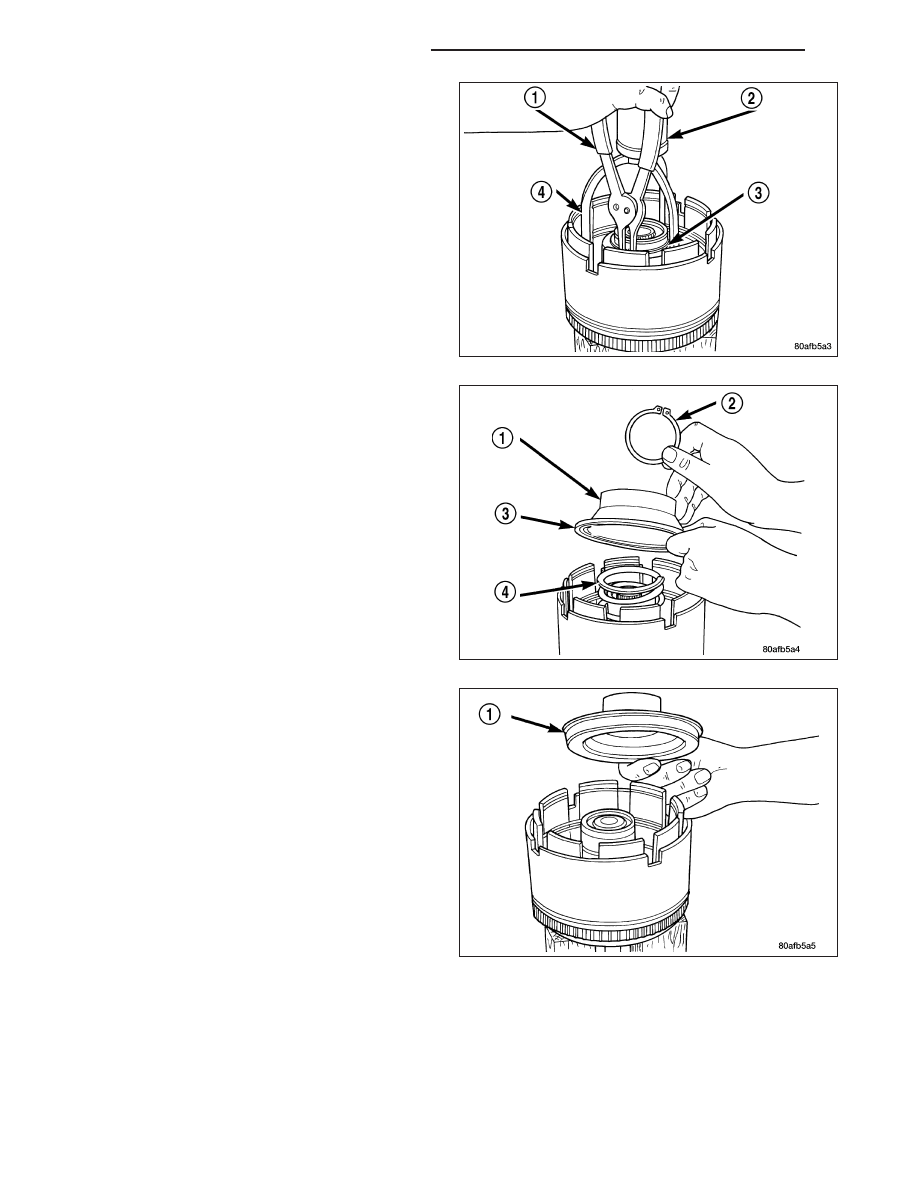

20. Using Compressor 5059A (4) and an arbor press

(2), compress UD clutch piston enough to remove
snap ring (3).

21. Remove the underdrive spring retainer snap ring

(2), spring retainer (1), and spring (4).

22. Remove the UD clutch piston (1).

21 - 352

AUTOMATIC TRANSMISSION - 42RLE

KJ

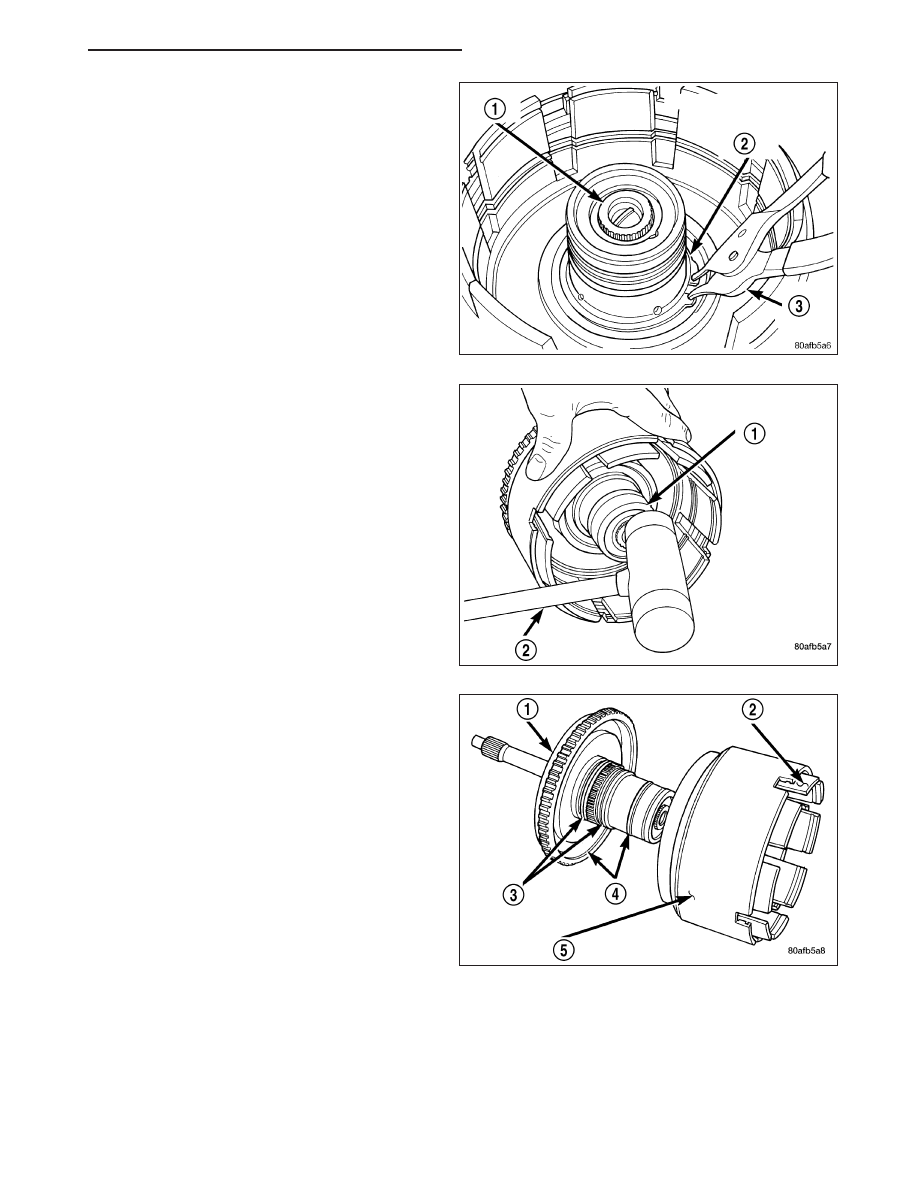

23. Remove the input hub tapered snap ring (2).

24. Tap on input hub (1) with soft faced hammer (2)

and separate input hub from OD/Reverse piston
and clutch retainer.

25. Separate the input hub from OD/Reverse piston

(5) and clutch retainer (2).

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 353

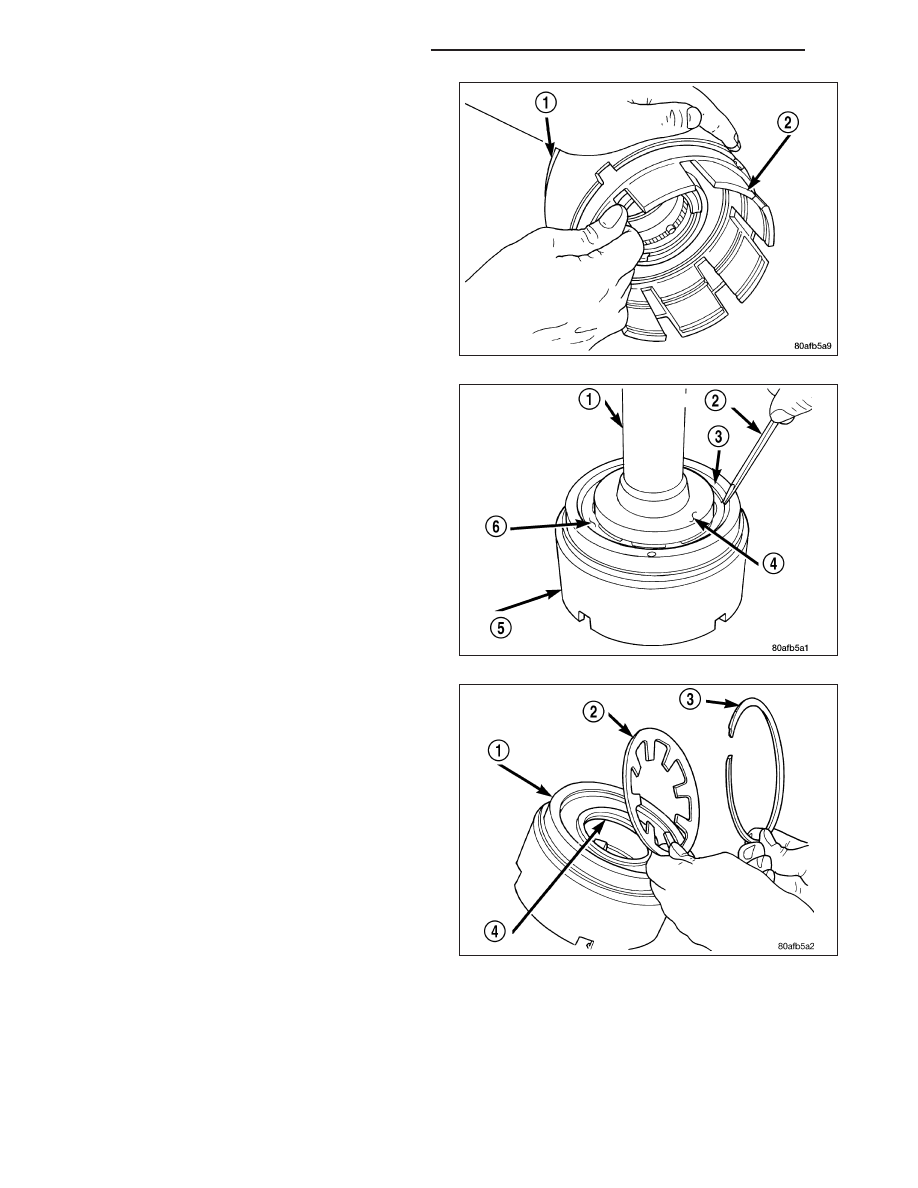

26. Separate clutch retainer (2) from OD/Reverse pis-

ton (1).

27. Using Disc 6057 (4) and an arbor press (1), com-

press OD/Reverse piston (5) return spring just
enough to remove snap ring (3).

28. Remove the OD/Reverse piston return spring (2)

and snap ring (3).

21 - 354

AUTOMATIC TRANSMISSION - 42RLE

KJ

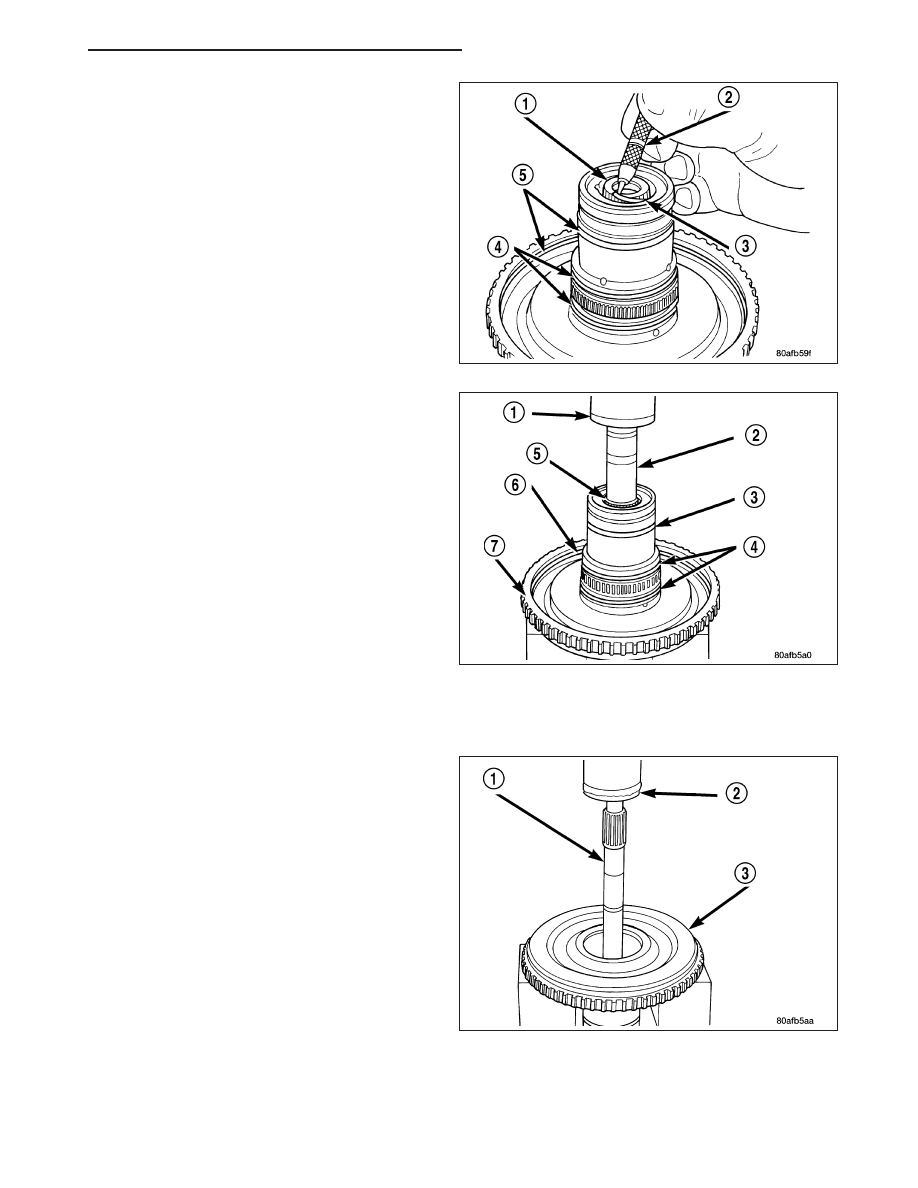

29. Remove input shaft (1) to input clutch hub snap

ring (3).

30. Using a suitably sized socket (2) and an arbor

press (1), remove input shaft (5) from input shaft
hub.

ASSEMBLY

Use petrolatum on all seals to ease assembly of components.

1. Using an arbor press (2), install input shaft (1) to

input shaft hub (3).

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 355
