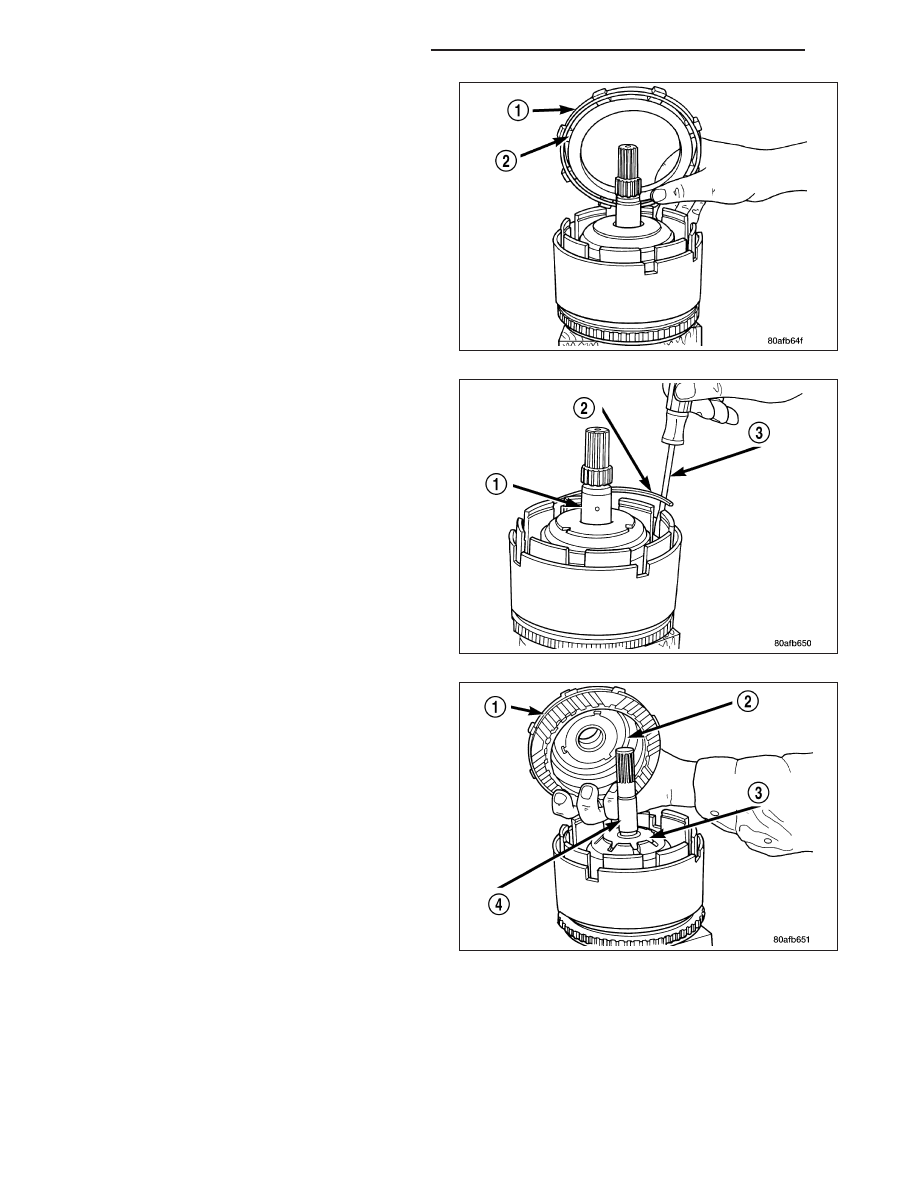

8. Remove OD/Reverse pressure plate (1).

9. Remove OD/Reverse reaction plate wave snap ring

(2).

10. Remove OD shaft/hub and OD clutch pack (1).

21 - 348

AUTOMATIC TRANSMISSION - 42RLE

KJ

NOTE: Tag overdrive clutch pack for reassembly
identification.

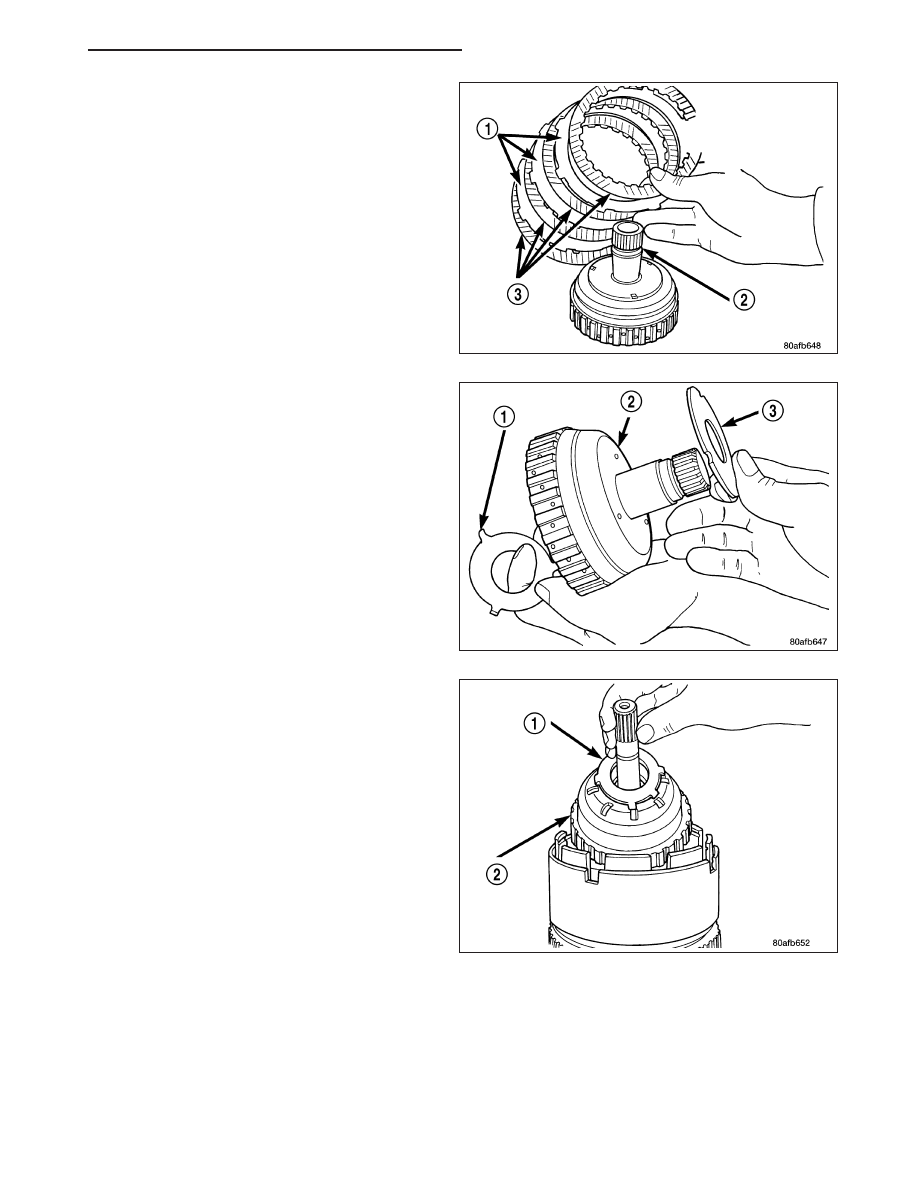

11. Remove the overdrive clutch (1, 3) from the over-

drive hub/shaft (2).

12. Remove and inspect number 3 and 4 thrust plates

(1, 3).

13. Remove the underdrive shaft assembly (2).

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 349

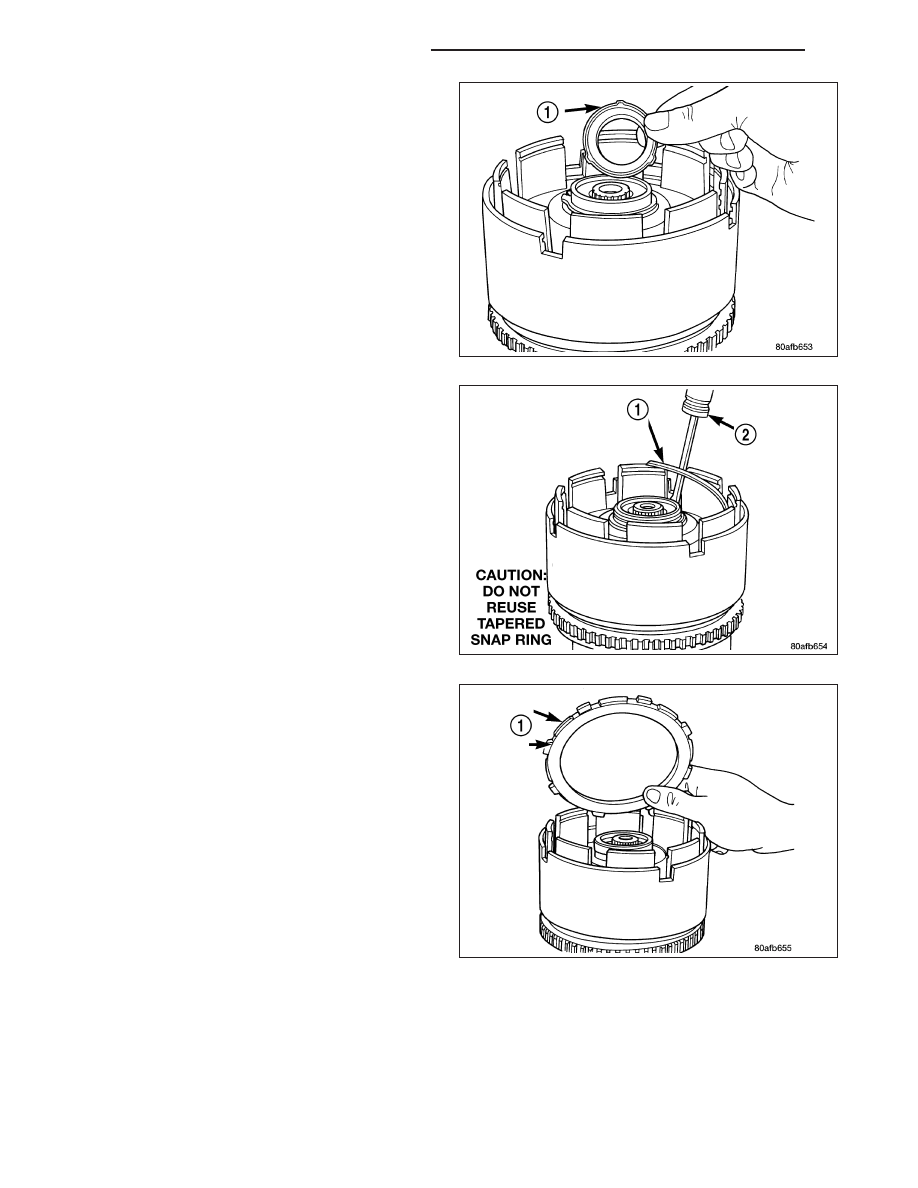

14. Remove the number 2 needle bearing (1).

15. Remove the OD/UD reaction plate tapered snap

ring (1).

NOTE: The OD/UD clutch reaction plate has a step
on both sides. The OD/UD clutches reaction plate
goes tapered step side up.

16. Remove the OD/UD reaction plate (1).

21 - 350

AUTOMATIC TRANSMISSION - 42RLE

KJ

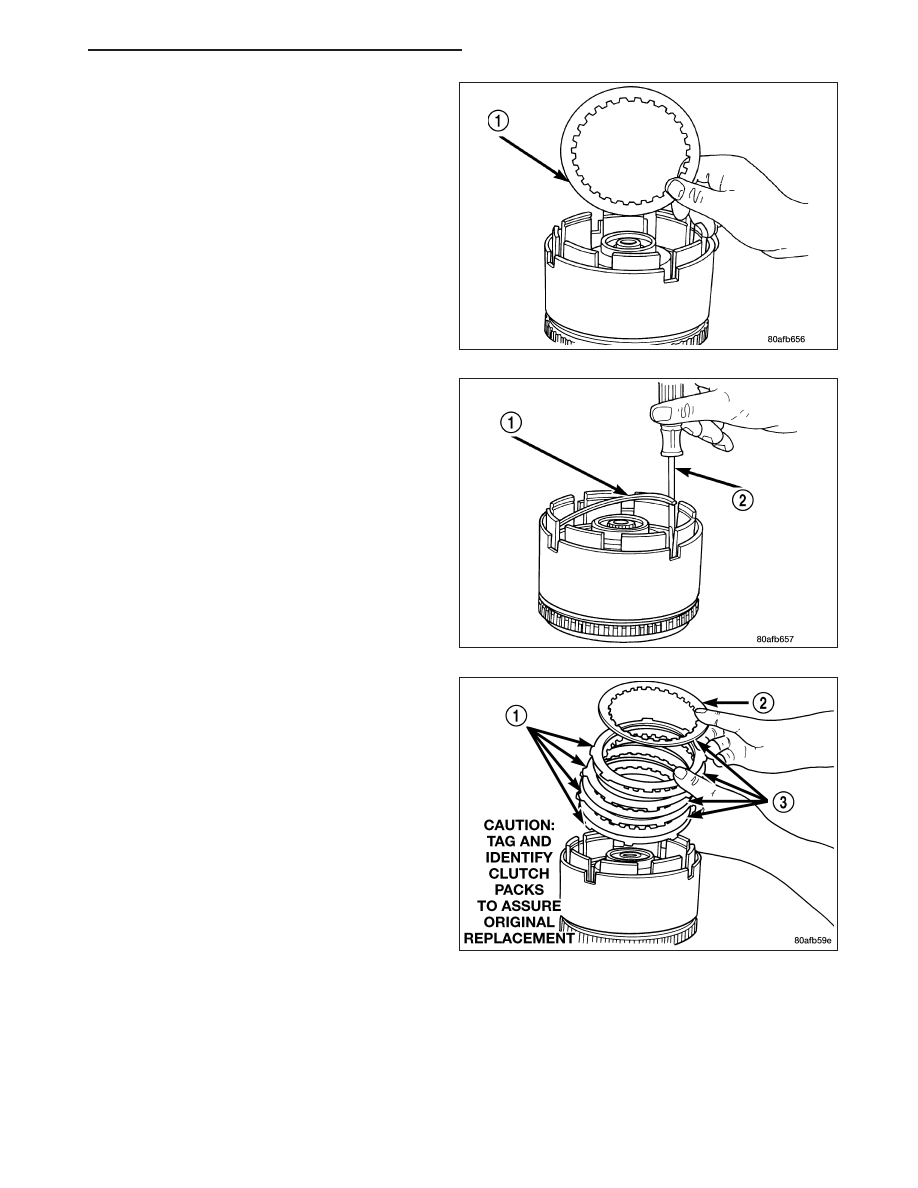

17. Remove the first UD clutch disc (1).

18. Remove the UD clutch flat snap ring (1).

NOTE: Tag underdrive clutch pack for reassembly
identification.

19. Remove the UD clutch pack (1, 3).

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 351
