42RLE TRANSMISSION VERIFICATION TEST - VER 1

1.

Perform the following after completion of a diagnostic repair:

•

NOTE: After completion of the Transmission Verification Test, the Powertrain Verification Test must be per-
formed. Refer to the Engine Category.

•

Reconnect any disconnected components.

•

With the scan tool, erase all Transmission and Engine DTCs.

•

Erase DTC P0700 under engine to turn off the MIL off after completion of transmission repairs.

•

Perform *PRNDL FAULT CLEARING PROCEDURE after completion of repairs for P0706-TRANSMISSION
RANGE SENSOR RATIONALITY.

•

If the Powertrain Control Module or the Transmission has been repaired or replaced, it is necessary to perform
the scan tool Quick Learn Procedure.

•

If the Torque converter has been replaced, with the scan tool perform TCC BREAK-IN.

•

If the Powertrain Control Module or Front Control Module has been replaced you must reset the Pinion Factor
in the Front Control Module.

•

With the scan tool, display Transmission Temperature. Start and run the engine until the Transmission Tem-
perature is HOT, above 43° C or 110° F.

•

Check the transmission fluid and adjust if necessary. Refer to the Service Information for the Fluid Fill proce-
dure.

•

Road test the vehicle. With the scan tool, monitor the engine RPM. Make 15 to 20 1-2, 2-3, 3-4 upshifts.
Perform these shifts from a standing start to 45 mph with a constant throttle opening of 20 to 25 degrees.

•

With speeds below 25 MPH, make 5 to 8 wide open throttle kickdowns to 1st gear. Allow at least 5 seconds
each in 2nd and 3rd gear between each kickdown.

•

For a specific DTC, drive the vehicle to the Symptom’s When Monitored/When Set conditions to verify the DTC
is repaired.

•

If equipped with AutoStick

T

, upshift and downshift several times using the AutoStick

T

feature during the road

test.

•

NOTE: Use the OBDII task manager to run a Good Trip in each gear, this will confirm the repair and to
ensure that the DTC has not re-matured.

•

Check for any Diagnostic Trouble Codes (DTC’s) during and after the road test.

Did any Diagnostic Trouble Codes set during the road test?

Yes

>> Repair is not complete. Refer to the Transmission category and perform the appropriate symptom(s).

(Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - 42RLE - DIAGNOSIS AND TESTING)

No

>> Repair is complete.

21 - 236

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

KJ

AUTOMATIC TRANSMISSION - 42RLE

TABLE OF CONTENTS

page

page

AUTOMATIC TRANSMISSION - 42RLE

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
DIAGNOSIS AND TESTING

AUTOMATIC TRANSMISSION . . . . . . . . . . . . . . . 245
ROAD TEST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246
HYDRAULIC PRESSURE TESTS . . . . . . . . . . . . 247
CLUTCH AIR PRESSURE TESTS . . . . . . . . . . . 249
FLUID LEAKAGE . . . . . . . . . . . . . . . . . . . . . . . . . . 250

STANDARD PROCEDURE - ALUMINUM

THREAD REPAIR . . . . . . . . . . . . . . . . . . . . . . . . . . 251

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251
DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 253
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 298
SCHEMATICS AND DIAGRAMS

42RLE - WITHOUT VARIABLE LINE

PRESSURE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 301

42RLE - WITH VARIABLE LINE PRESSURE . . 315

SPECIFICATIONS

42RLE AUTOMATIC TRANSMISSION . . . . . . . . 325

SPECIAL TOOLS

42RLE AUTOMATIC TRANSMISSION . . . . . . . . 327

ACCUMULATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 331
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 332

ADAPTER HOUSING SEAL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333

BEARINGS

ADJUSTMENTS

BEARING ADJUSTMENT PROCEDURES . . . . 334

BRAKE TRANSMISSION SHIFT INTERLOCK

MECHANISM
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335
DIAGNOSIS AND TESTING - BRAKE

TRANSMISSION SHIFT INTERLOCK
SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335

DRIVING CLUTCHES

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 336
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 336

EXTENSION HOUSING SEAL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337

FLUID AND FILTER

DIAGNOSIS AND TESTING

DIAGNOSIS AND TESTING - CAUSES OF

BURNT FLUID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 338

EFFECTS OF INCORRECT FLUID LEVEL . . . . 338
FLUID CONTAMINATION . . . . . . . . . . . . . . . . . . . 338

STANDARD PROCEDURE

FLUID LEVEL CHECK . . . . . . . . . . . . . . . . . . . . . . 338
FLUID/FILTER SERVICE . . . . . . . . . . . . . . . . . . . . 339
STANDARD PROCEDURE - TRANSMISSION

FILL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 340

GEARSHIFT CABLE

DIAGNOSIS AND TESTING

GEARSHIFT CABLE . . . . . . . . . . . . . . . . . . . . . . . . 341

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 341
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 342
ADJUSTMENTS - GEARSHIFT CABLE . . . . . . . . . 343

HOLDING CLUTCHES

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 345
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 345

INPUT CLUTCH ASSEMBLY

DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 346
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355

INPUT SPEED SENSOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 369
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 369
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 369
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 370

SENSOR-VARIABLE LINE PRESSURE

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 371
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 371
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 371
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 372

OIL PUMP

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 373
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 373
DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 373
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 375

OUTPUT SPEED SENSOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 376
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 376
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 376
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 377

OVERDRIVE SWITCH

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 378
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 378

PARK INTERLOCK CABLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 379
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 380
ADJUSTMENTS - PARK-INTERLOCK CABLE . . . 381

PLANETARY GEARTRAIN

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 382
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 382

OIL PUMP SEAL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 383
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 383

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 237

SOLENOID-PRESSURE CONTROL

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 384
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 384
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 384
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 385

SHIFT MECHANISM

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 386
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 386
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 386
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 387

SOLENOID

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 388
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 389

SOLENOID/PRESSURE SWITCH ASSY

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 390
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 390
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 391
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 392

TORQUE CONVERTER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 393
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 396

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 397
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 397

TRANSMISSION CONTROL RELAY

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 399
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 399

TRANSMISSION RANGE SENSOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 401
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 402

TRANSMISSION TEMPERATURE SENSOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 403
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 403

VALVE BODY

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 404
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 405
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408
DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 409
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 416
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 423

21 - 238

AUTOMATIC TRANSMISSION - 42RLE

KJ

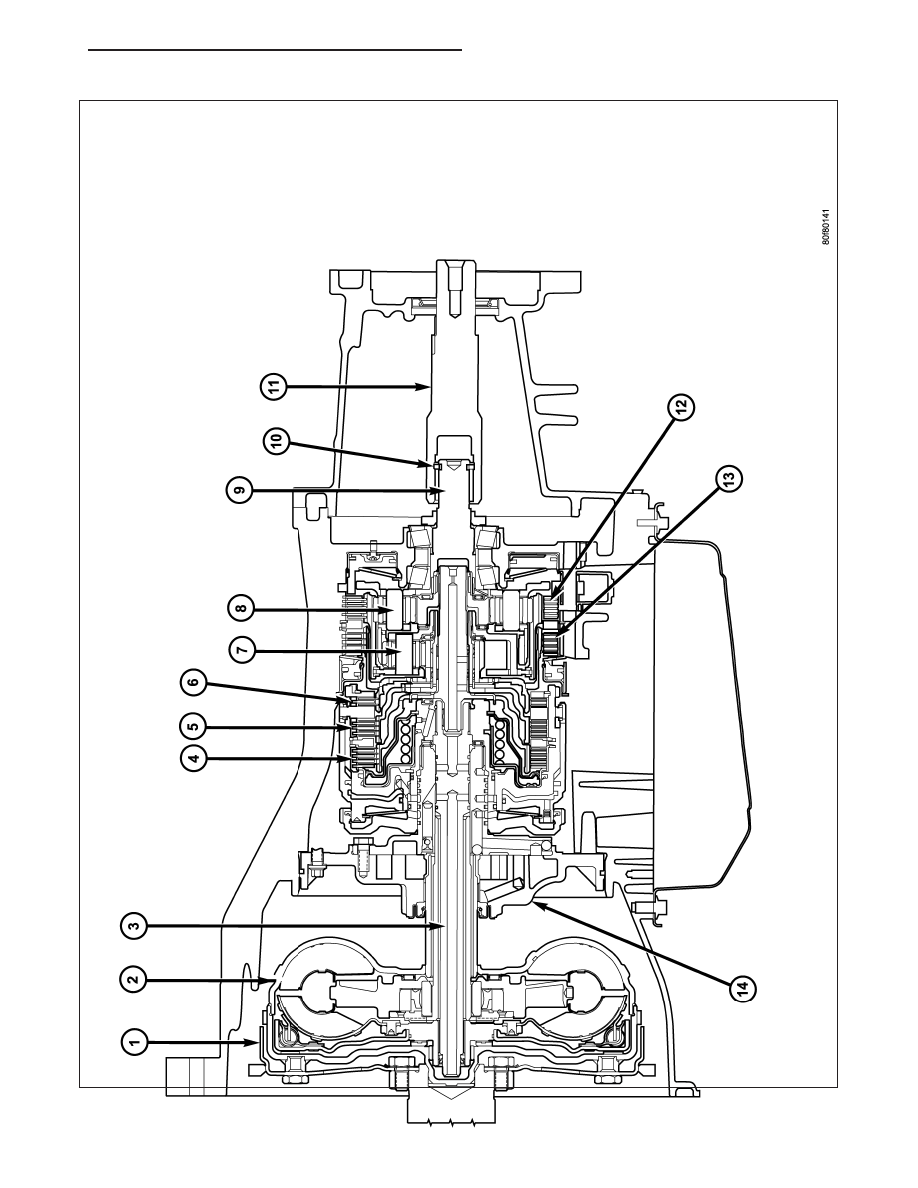

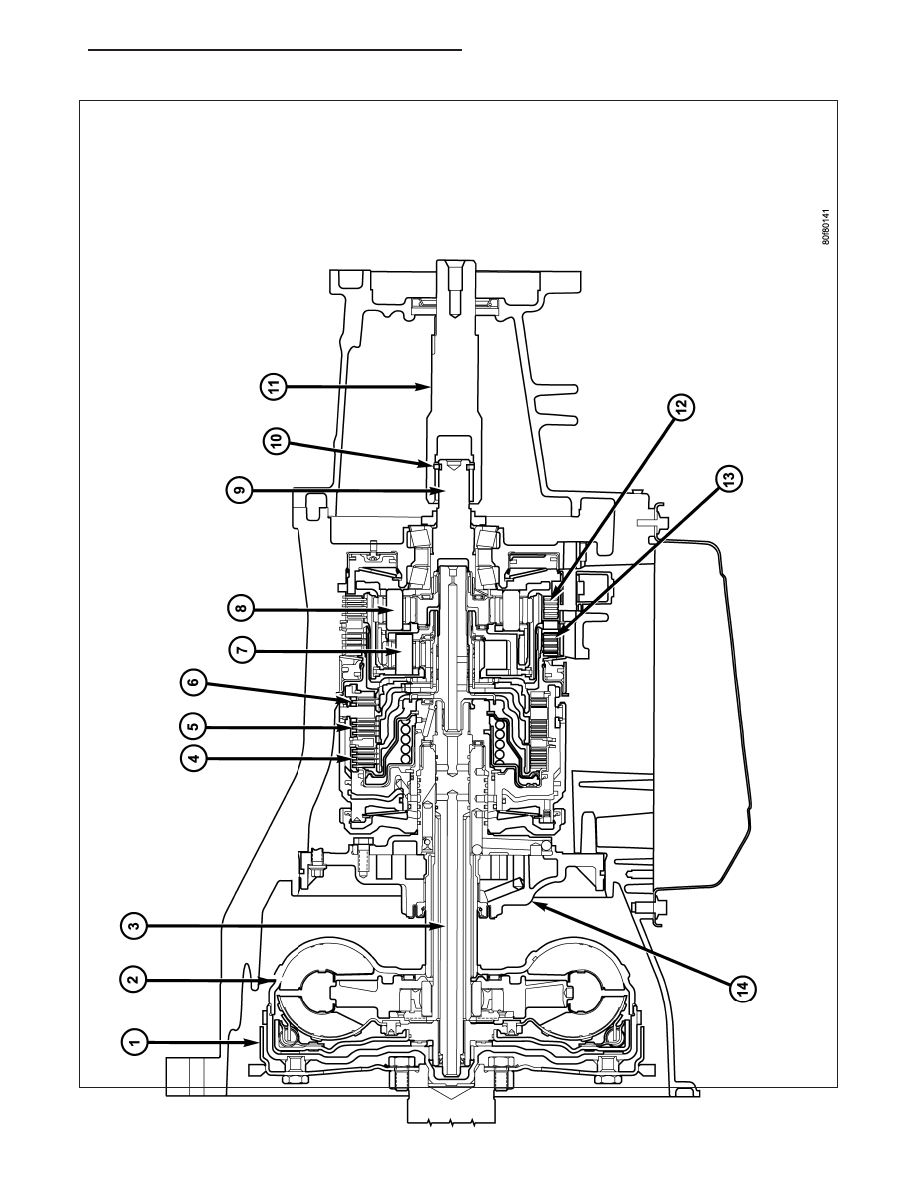

AUTOMATIC TRANSMISSION - 42RLE

DESCRIPTION

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 239
