LAMP - GRILLE MOUNTED

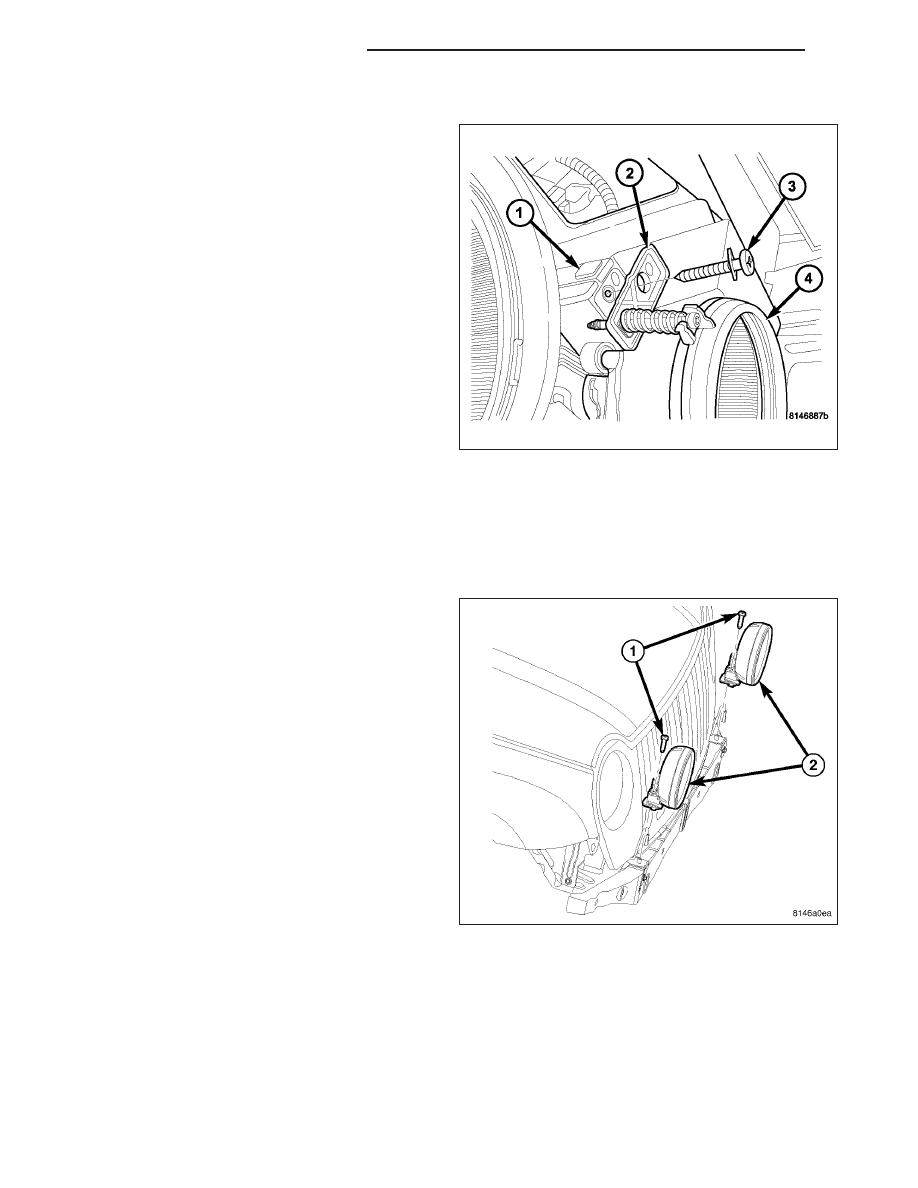

1. Position the front fog lamp (4) to the seat in the

grille opening reinforcement (1).

2. Reconnect the wire harness connector to the bulb

socket on the back of the lamp housing.

3. Engage the pivot pin on either side of the lamp into

its receptacle in the stanchion within the lamp seat
of the grille opening reinforcement.

4. Insert a trim stick or another suitable wide flat-

bladed tool, between the opposite side of the lamp
and the side of the lamp seat.

5. Carefully pry between the side of the lamp and the

seat far enough for the loose pivot pin to be
snapped into place within its stanchion.

6. Install and tighten the screw (3) that secures the

fog lamp adjuster bracket (2) to the grille opening
reinforcement. Tighten the screw to 3 N·m (30 in.
lbs.).

7. Reinstall the grille panel onto the front of the grille

opening reinforcement. (Refer to 23 - BODY/EXTERIOR/GRILLE - INSTALLATION).

8. Reconnect the battery negative cable.

9. Confirm proper front fog lamp alignment. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/FRONT

FOG LAMP UNIT - ADJUSTMENTS).

LAMP - FASCIA MOUNTED

1. Position the front fog lamp (2) to the bracket on the

top of the front bumper fascia.

2. Install and tighten the screw (1) into the mounting

bracket that secures the lamp to the fascia. Tighten
the screw to 20 N·m (15 ft. lbs.).

3. Reconnect the lamp pigtail wire to the connector on

the grille opening reinforcement.

4. Reinstall the grille panel onto the front of the grille

opening reinforcement. (Refer to 23 - BODY/EXTE-
RIOR/GRILLE - INSTALLATION).

5. Reconnect the battery negative cable.

6. Confirm proper front fog lamp alignment. (Refer to

8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/
FRONT FOG LAMP UNIT - ADJUSTMENTS).

ADJUSTMENTS

FRONT FOG LAMP UNIT

VEHICLE PREPARATION FOR FOG LAMP ALIGNMENT

1. Repair or replace any inoperative or damaged components that could hinder proper lamp alignment.

2. Verify proper tire inflation.

3. Clean the front fog lamp lenses.

4. Verify that the cargo area is not heavily loaded.

8L - 62

LAMPS/LIGHTING - EXTERIOR

KJ

5. The fuel tank should be Full. Add 2.94 kilograms (6.5 pounds) of weight over the fuel tank for each estimated

gallon of missing fuel.

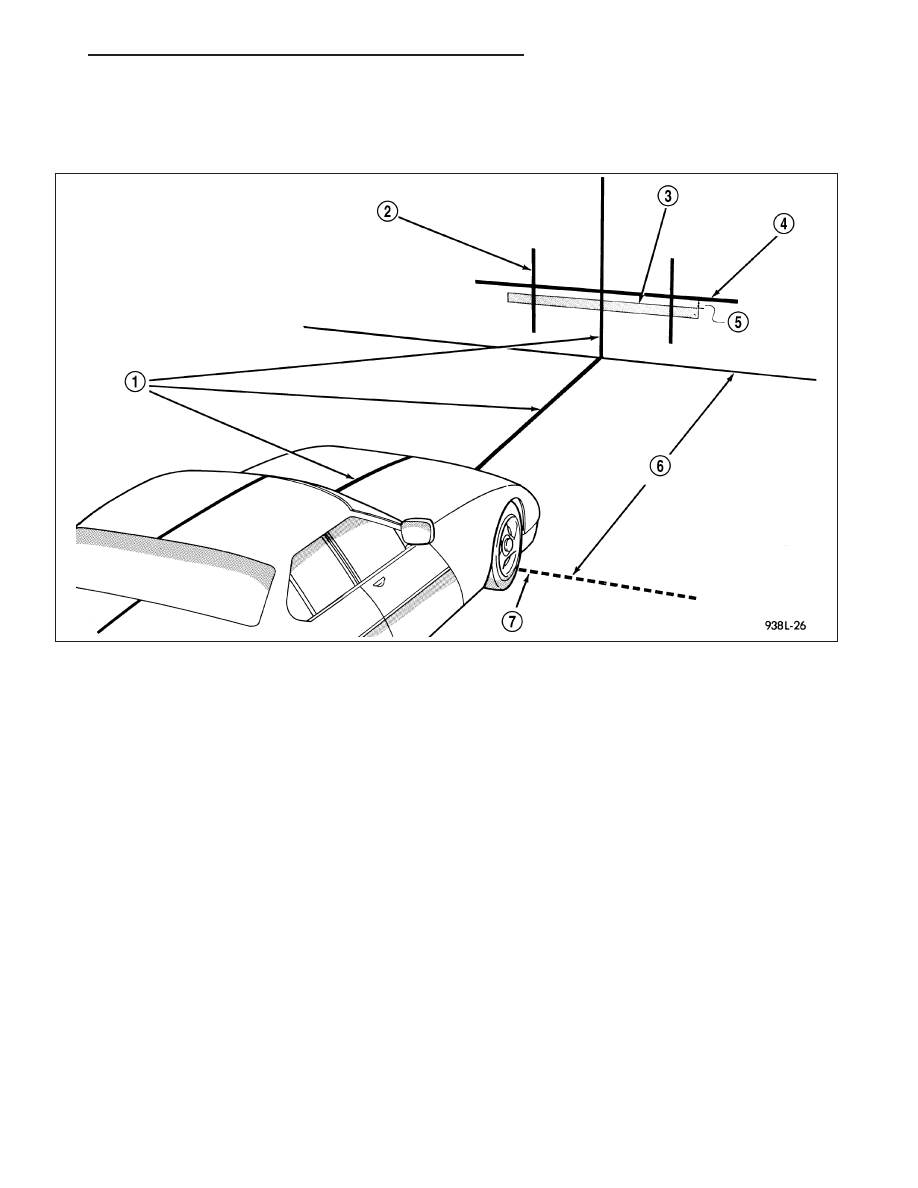

FOG LAMP ALIGNMENT SCREEN PREPARATION

Prepare an alignment screen as illustrated.

1. Position the vehicle on a level surface perpendicular to a flat wall 7.62 meters (25 feet) (6) away from the front

of the front fog lamp lens (7). If necessary, tape a line on the floor 7.62 meters (25 feet) away from and parallel
to the wall.

2. Measure up on the wall 1.27 meters (5 feet) from the floor and tape a vertical line on the alignment screen at the

centerline of the vehicle (1). Sight along the centerline of the vehicle (from the rear of the vehicle forward) to
verify the accuracy of the centerline placement.

3. Rock the vehicle from side-to-side three times to allow the suspension to stabilize, then jounce the front sus-

pension three times by pushing downward on the front bumper and releasing. Measure the distance from the
center of the front fog lamp lens to the floor. Transfer this measurement to the alignment screen and tape a
horizontal line on the wall at this mark (4). This line will be used for up-and-down adjustment reference.

4. Measure the distance from the centerline of the vehicle to the center of each front fog lamp being aligned. Trans-

fer these measurements to the alignment screen and tape a vertical line this distance to each side of the vehicle
centerline (2). These lines will be used for left/right reference.

FOG LAMP ADJUSTMENT

A properly aligned front fog lamp will project a pattern on the alignment screen 100 millimeters (4 inches) below the
fog lamp centerline and straight ahead of the lamp.

NOTE: On vehicles with grille-mounted fog lamps the grille must be removed to access the front fog lamp
adjusting screws. (Refer to 23 - BODY/EXTERIOR/GRILLE - REMOVAL).

KJ

LAMPS/LIGHTING - EXTERIOR

8L - 63

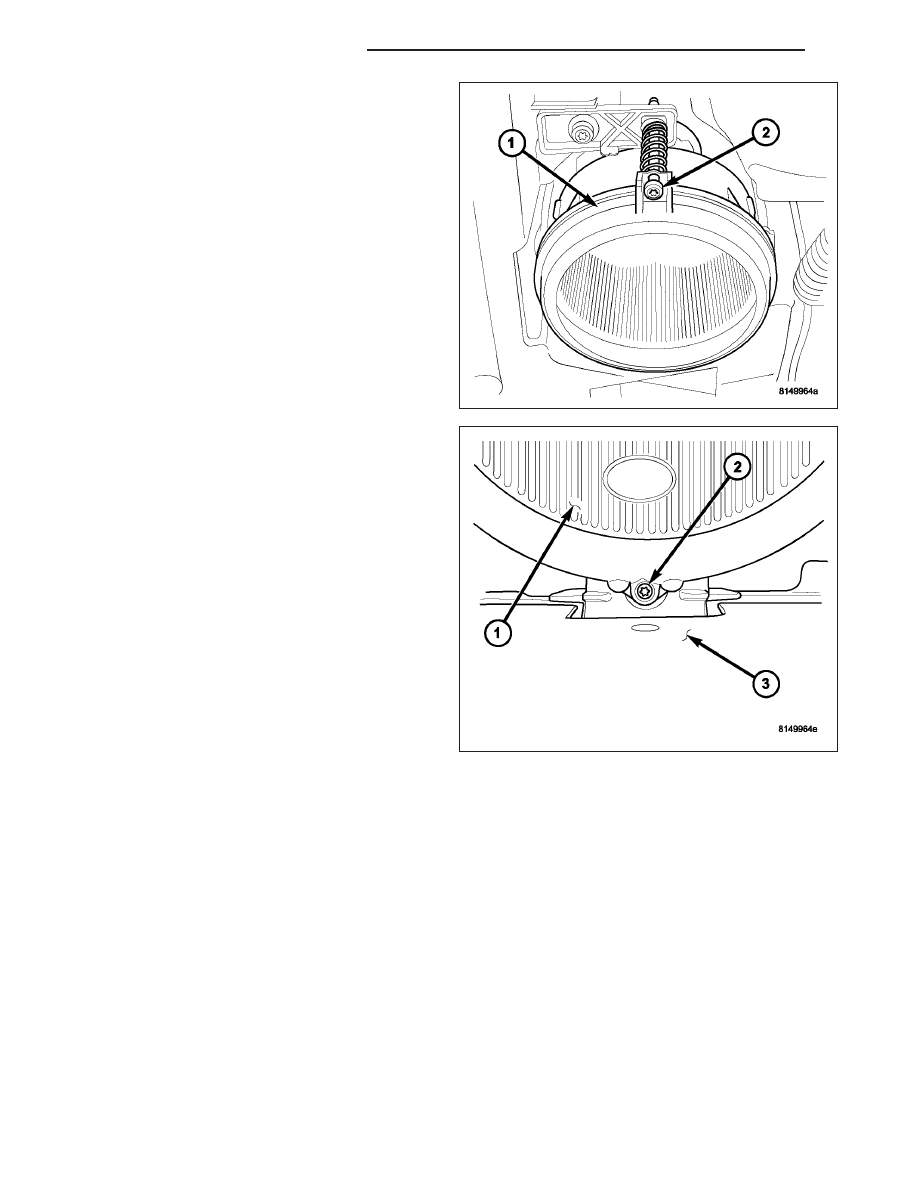

1. Turn the front fog lamp (1) adjusting screws (2) to

adjust the beam height as required.

8L - 64

LAMPS/LIGHTING - EXTERIOR

KJ

FRONT POSITION LAMP

REMOVAL - BULB

NOTE: The front position lamps are integral to the headlamps on vehicles manufactured for certain markets
where these lamps are required.

1. Disconnect and isolate the battery negative cable.

2. Remove the headlamp from the front grille opening

reinforcement. (Refer to 8 - ELECTRICAL/LAMPS/
LIGHTING

-

EXTERIOR/HEADLAMP

UNIT

-

REMOVAL).

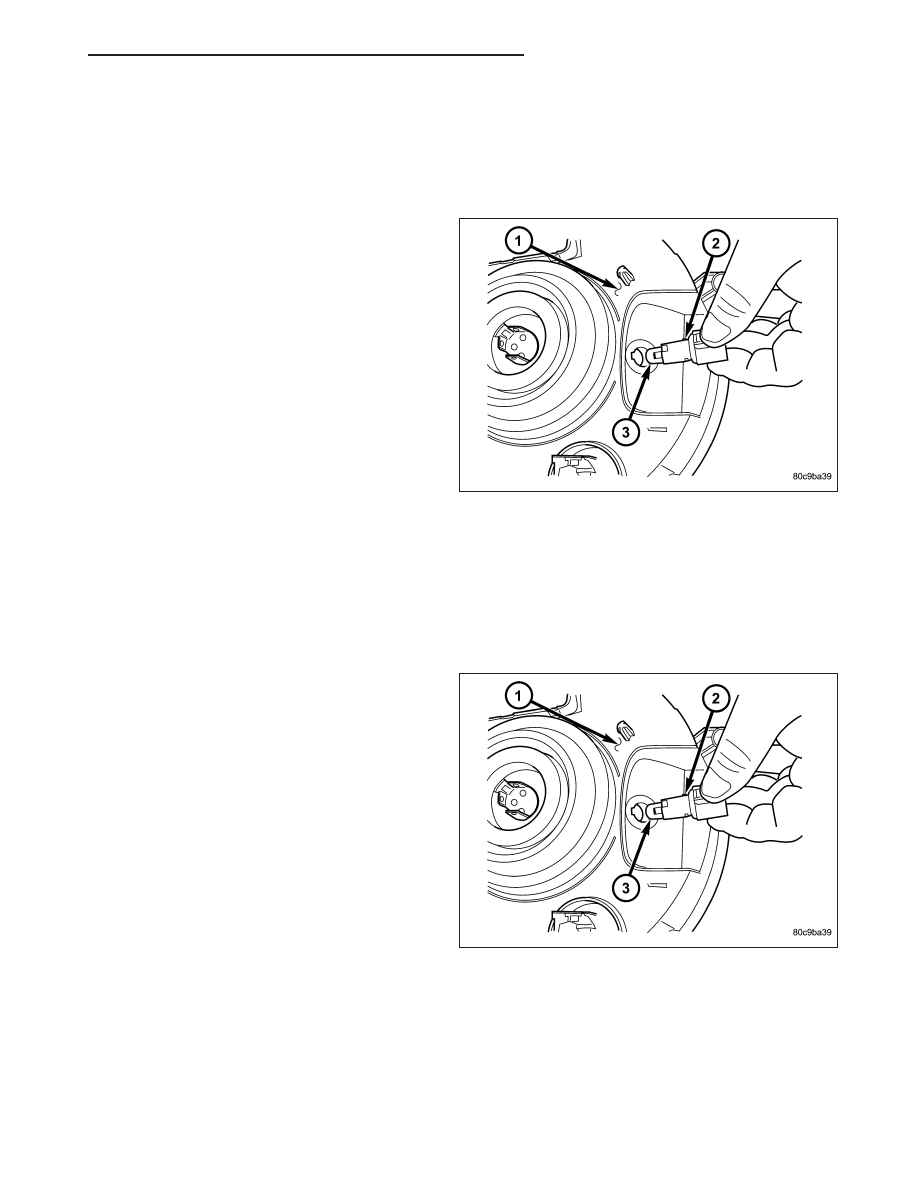

3. Firmly grasp the front position lamp socket (2) near

the bottom of the headlamp unit housing (1) and
rotate it counterclockwise about 30 degrees to
unlock it.

4. Pull the socket and bulb straight out from the

keyed opening in the housing.

5. Pull the base of the bulb (3) straight out of the

socket.

INSTALLATION - BULB

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

NOTE: The front position lamps are integral to the headlamp units on vehicles manufactured for certain
markets where these lamps are required.

1. Align the base of the bulb (3) with the position

lamp bulb socket (2).

2. Push the bulb straight into the socket until the base

is firmly seated.

3. Align the socket and bulb with the keyed opening

on the bottom of the headlamp housing (1).

4. Insert the socket and bulb into the housing until the

socket is firmly seated.

5. Rotate the socket clockwise about 30 degrees to

lock it into place.

6. Reinstall the headlamp unit onto the grille opening

reinforcement. (Refer to 8 - ELECTRICAL/LAMPS/
LIGHTING

-

EXTERIOR/HEADLAMP

UNIT

-

INSTALLATION).

7. Reconnect the battery negative cable.

8. Confirm proper headlamp unit alignment. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/HEAD-

LAMP UNIT - ADJUSTMENTS).
