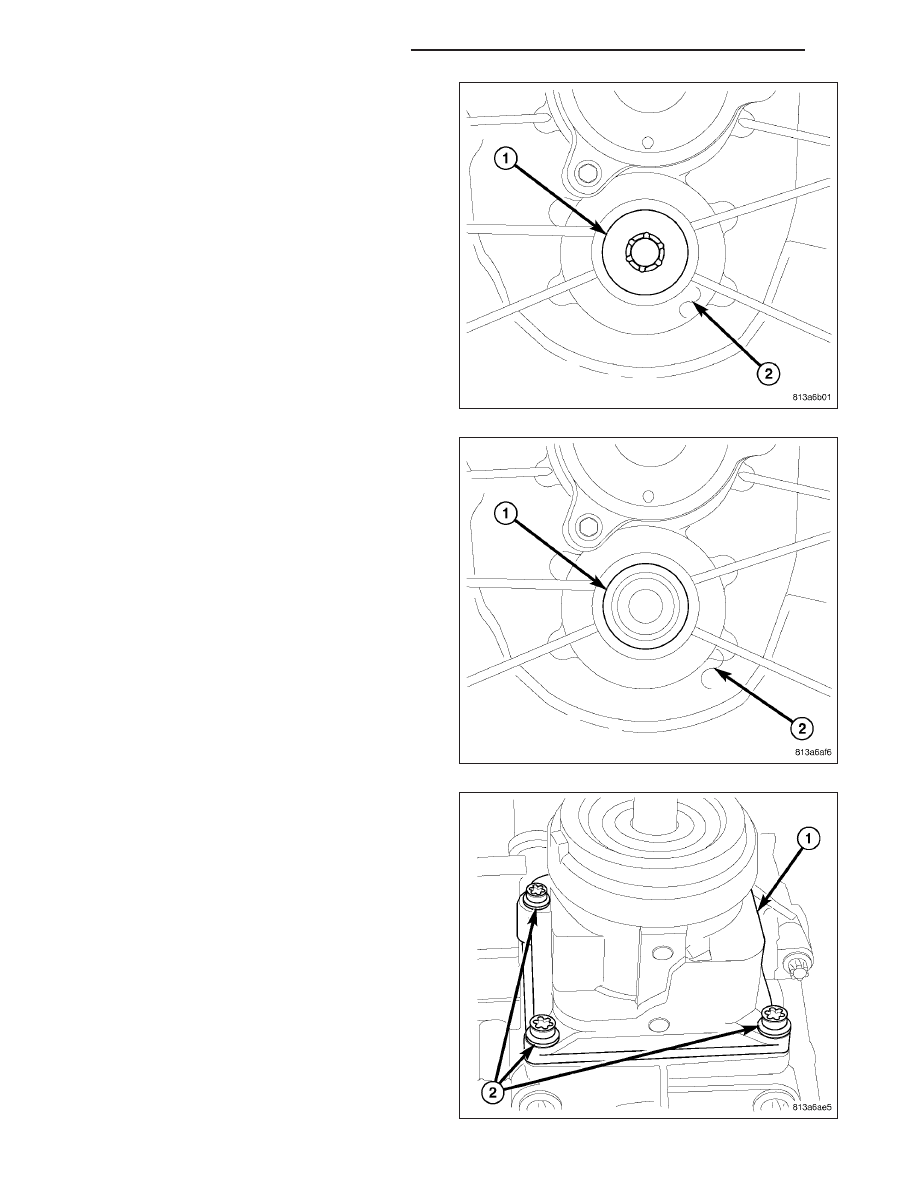

17. Install countershaft bolt (1) into the front housing

(2) and tighten to 100 N·m (74 ft. lbs.).

18. Install countershaft plug (1) in front housing (2)

with Installer 7829-A and Handle C-4171.

19. Move shift rails to neutral.

20. Apply MOPAR™ Gasket Maker to shift tower (1).

21. Install shift tower (1) and tighten bolts (2) to 14

N·m (10 ft. lbs.).

21 - 48

MANUAL TRANSMISSION - NSG370

KJ

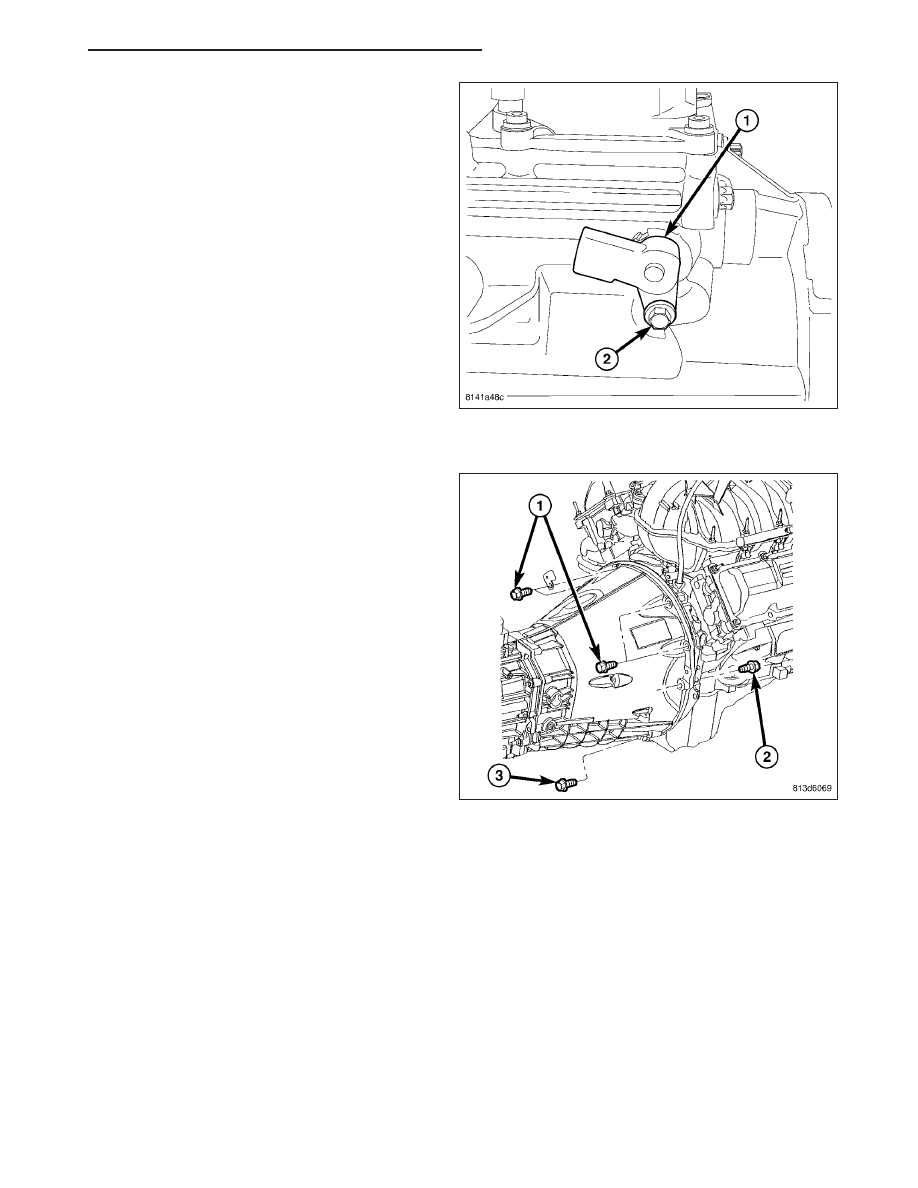

22. Install back up lamp switch (1) and bolt (2).

INSTALLATION

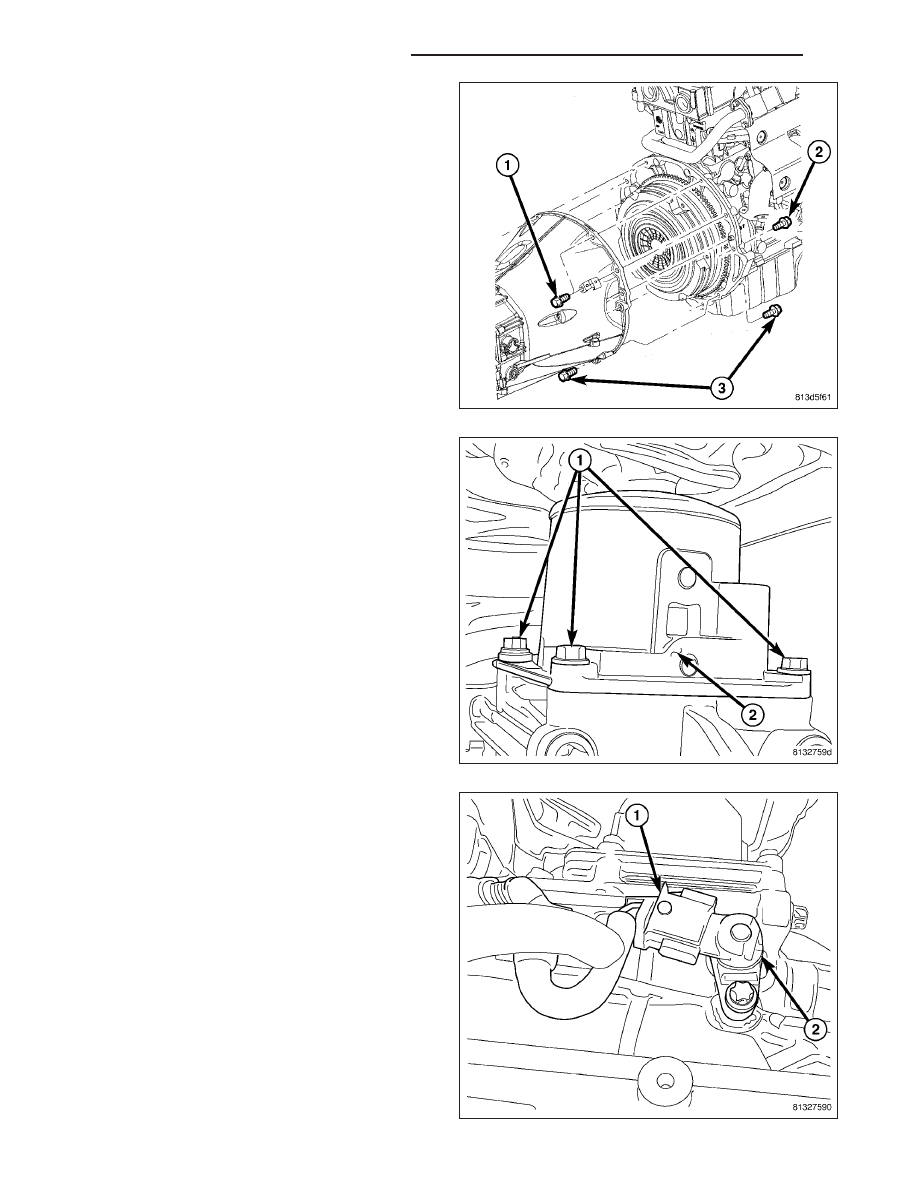

1. Install transmission on engine.

2. On 3.7L engine tighten bolts (1) to 41 N·m (30 ft.

lbs.). Tighten bolts (2) to 67 N·m (50 ft. lbs.).
Tighten bolts (3) to 54 N·m (40 ft. lbs.).

KJ

MANUAL TRANSMISSION - NSG370

21 - 49

3. On 2.8L diesel engine tighten bolts (1) to 41 N·m

(30 ft. lbs.). Tighten bolts (2) to 67 N·m (50 ft. lbs.).
Tighten bolts (3) to 54 N·m (40 ft. lbs.).

4. Clean shift tower and mating surface then apply

Mopar Gasket Maker to shift tower.

5. Install shift tower (2) and tighten bolts (1) to 14

N·m (10 ft. lbs.).

6. Install transmission crossmember and tighten bolts

to 47 N·m (35 ft. lbs.). Install transmission mount
bolts and tighten to 47 N·m (35 ft. lbs.).

7. Install backup lamp (2) wiring connector (1).

21 - 50

MANUAL TRANSMISSION - NSG370

KJ

8. Install clutch slave cylinder (2) and mounting nuts

(1).

9. Install transfer case and shift linkage, if equipped.

10. Install transfer case wiring connector and vent

hose.

11. Install propeller shaft/shafts with reference marks

aligned.

12. Remove fill plug (1) and fill transmission to

specifications.

SPECIFICATIONS

MANUAL TRANSMISSION - NSG370

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Drain Plug

30

22

-

Fill Plug

30

22

-

Shift Tower Bolts

14

10

-

Housing Bolts

28

21

-

Transmission Mounting

Bolts

47

35

-

Input Shaft Retainer Bolts

9

-

80

Bearing Retainer Bolts

10

-

88

Shift Rail Support Bolts

8

-

71

KJ

MANUAL TRANSMISSION - NSG370

21 - 51
