Jeep Liberty KJ. Manual - part 34

*REAR WINDOW DEFOGGER INOPERATIVE

For the Instrument Cluster circuit diagram (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHEMATICS
AND DIAGRAMS).

8G - 10

HEATED GLASS - ELECTRICAL DIAG

KJ

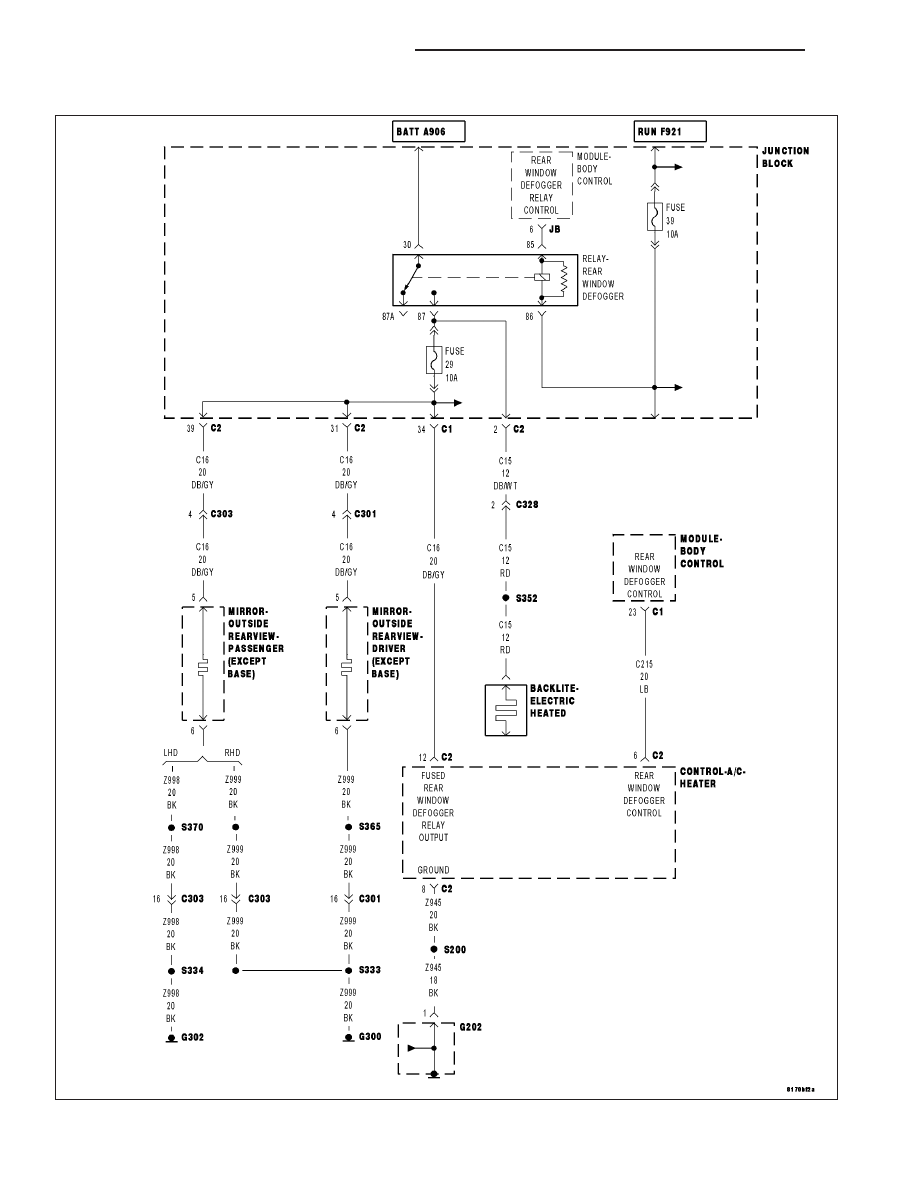

For a complete wiring diagram Refer to Section 8W.

Possible Causes

JUNCTION BLOCK FUSE 29

PDC FUSE 19

REAR DEFOGGER RELAY DTC’S

REAR WINDOW DEFOGGER RELAY OUTPUT CIRCUIT OPEN

REAR WINDOW DEFOGGER RELAY

REAR WINDOW DEFOGGER GRID OPEN

FUSED B(+) CKT OPEN AT RELAY

A/C-HEATER CONTROL

OPEN GROUND CIRCUIT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT CIRCUIT OPEN

REAR WINDOW DEFOGGER CONTROL OPEN

BODY CONTROL MODULE

A/C-HEATER CONTROL LED

Diagnostic Test

1.

REAR DEFOGGER RELAY DTC’S

With the scan tool, read the Body Control Module DTC’s.

Are there any Rear Defogger Relay DTC’s present?

Yes

>> Refer to the symptom list for problems related to Rear Defogger Relay DTC’s.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2

2.

REAR DEFOGGER SWITCH OPERATION

Toggle the Rear Defogger switch and observe the indicator.

Does the indicator toggle on and off when the switch is pressed?

Yes

>> Go To 3

No

>> Go To 4

3.

REAR DEFOGGER GRID OPEN

Turn the ignition on.

Turn the Rear Window Defogger on.

Measure the voltage between the Rear Window Defogger Relay Output circuit at the defogger grid on the rear win-
dow to ground.

Is the voltage above 12.0 volts?

Yes

>> Repair the open in the Rear Window Defogger Grid or the Grid Ground circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the Rear Window Defogger Relay Output circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

KJ

HEATED GLASS - ELECTRICAL DIAG

8G - 11

4.

SCAN TOOL ON/OFF STATE

With the scan tool, Rear Defogger Switch state.

Cycle the Rear Defogger On/Off button and observe the scan tool.

Did the scan tool display change?

Yes

>> Go To 5

No

>> Go To 10

5.

PDC FUSE 19

Check the Power Distribution Center fuse 19.

Is the fuse open?

Yes

>> Check for a short to ground and replace the PDC fuse.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

JUNCTION BLOCK FUSE 29

Check Junction Block fuse 29.

Is the fuse open?

Yes

>> Check for a short to ground and replace the Junction Block fuse.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 7

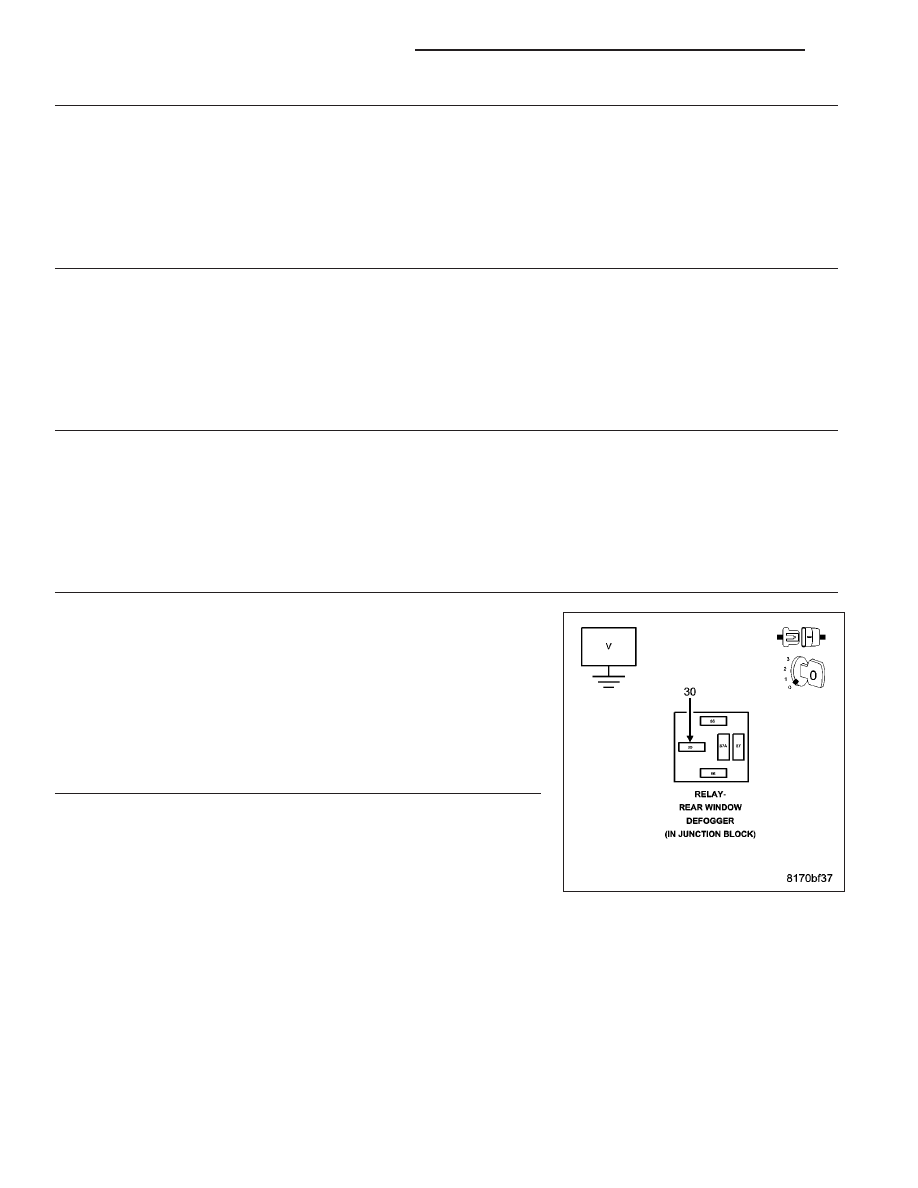

7.

FUSED B(+) CKT OPEN

Remove the Rear Window Defogger Relay from the Junction Block.

Measure the voltage of the Fused B(+) circuit in the Rear Window
Defogger Relay connector.

Is the voltage above 10.0 volts?

Yes

>> Go To 8

No

>> Repair the open Fused B(+) circuit from PDC fuse 19.

Perform BODY VERIFICATION TEST - VER 1.

8.

SUBSTITUTE RELAY

Remove the Rear Window Defogger Relay from the Junction Block.

Install a known good relay in the Rear Window Defogger Relay connec-
tor.

Turn the ignition on.

Toggle the Rear Window Defogger switch and observe the indicator.

Does the Rear Window Defogger indicator illuminate?

Yes

>> Replace the original Rear Window Defogger Relay.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 9

8G - 12

HEATED GLASS - ELECTRICAL DIAG

KJ

9.

A/C HEATER CONTROL LED

Gain access to the A/C Heater Control C2 connector.

Toggle the Rear Window Defogger switch in the next step.

While back probing, measure the voltage of the Fused Rear Window
Defogger Relay Output circuit.

Is there any voltage present?

Yes

>> Replace the A/C-Heater Control.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the Fused Rear Window Defogger Relay Output cir-

cuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

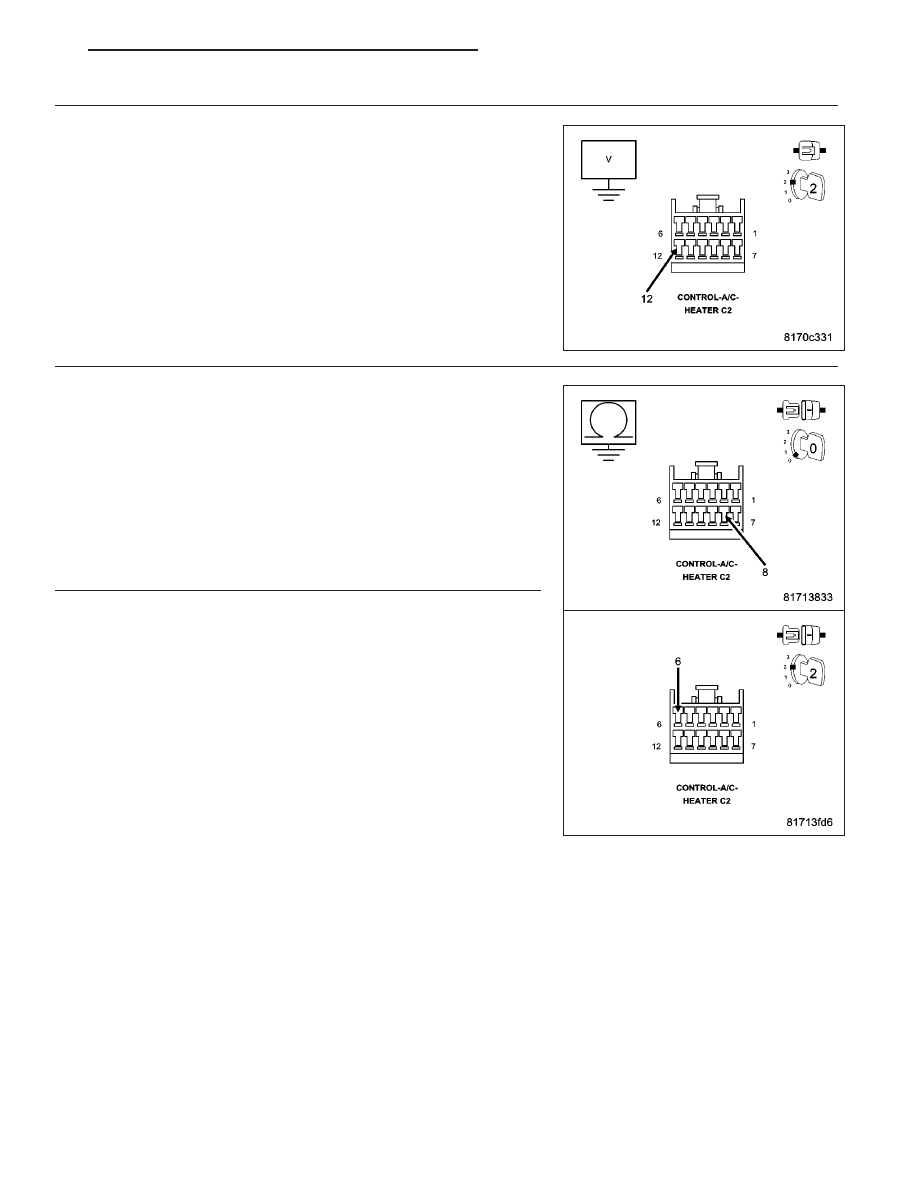

10.

GROUND WIRE

Turn the ignition off.

Disconnect the A/C-Heater Control C2 connector.

Turn of all interior lights.

Measure the resistance of the Ground circuit in the C2 connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 11

No

>> Repair the ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

11.

A/C HEATER CONTROL

Turn the ignition off.

Disconnect the A/C-Heater Control C2 connector.

With the scan tool, read the Rear Defogger Switch state.

Connect a jumper wire between Rear Window Defogger Control and
ground.

Did the scan tool display change?

Yes

>> Replace the A/C-Heater Control.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 12

KJ

HEATED GLASS - ELECTRICAL DIAG

8G - 13
