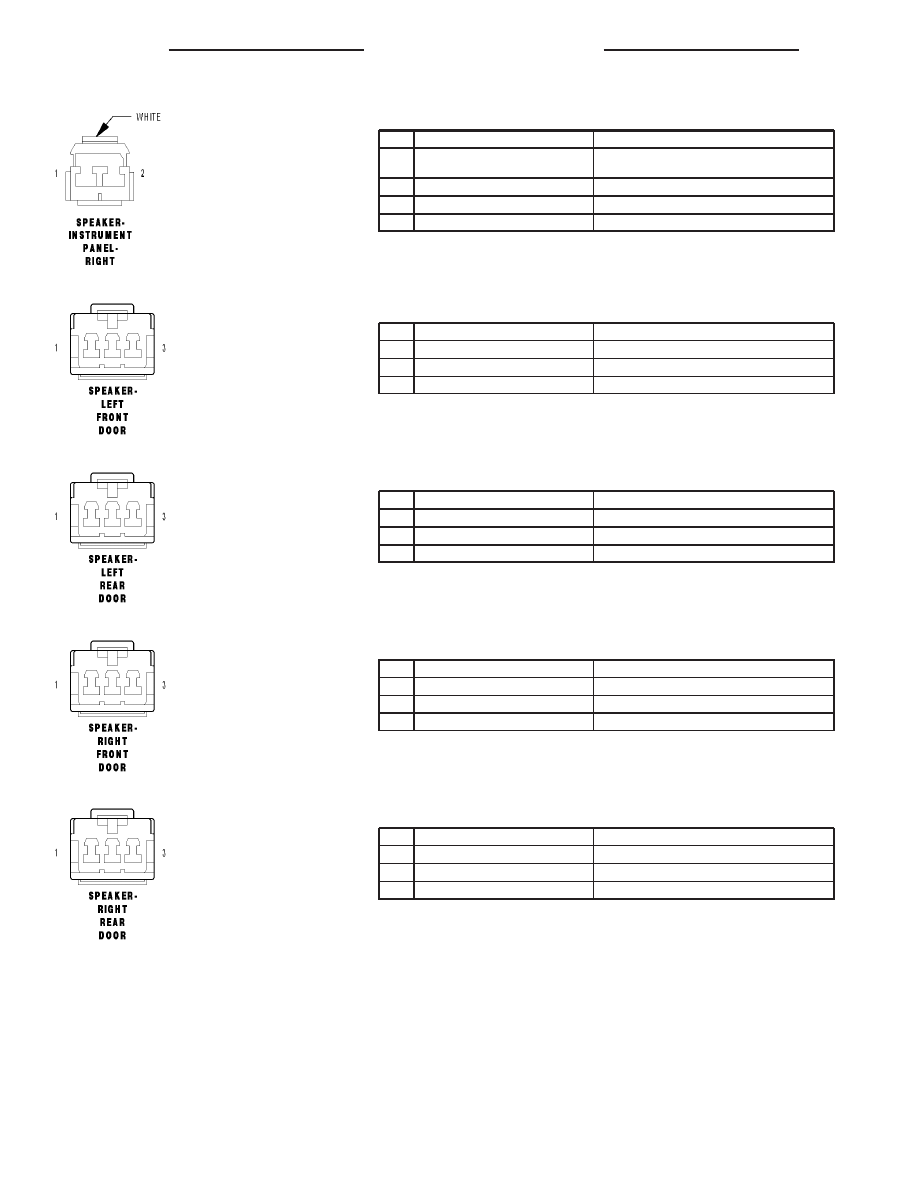

SPEAKER-INSTRUMENT PANEL-RIGHT - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X56 18GY/BR (EXCEPT PREMIUM
AUDIO)

LEFT FRONT SPEAKER (-)

1

X298 18GY/LG (PREMIUM AUDIO)

AMPLIFIED RIGHT I/P SPEAKER (-)

2

X54 18GY (EXCEPT PREMIUM AUDIO)

RIGHT FRONT SPEAKER (+)

2

X208 18GY/DG (PREMIUM AUDIO)

AMPLIFIED RIGHT I/P SPEAKER (+)

SPEAKER-LEFT FRONT DOOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X291 18GY/YL

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

2

-

-

3

X201 18GY/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

SPEAKER-LEFT REAR DOOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X205 18GY/LG

AMPLIFIED LEFT REAR DOOR SPEAKER (+)

2

-

-

3

X295 18GY/DG

AMPLIFIED LEFT REAR DOOR SPEAKER (-)

SPEAKER-RIGHT FRONT DOOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X292 18DG/YL

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

2

-

-

3

X202 18DG/VT

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

SPEAKER-RIGHT REAR DOOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X206 18DG/LG

AMPLIFIED RIGHT REAR DOOR SPEAKER (+)

2

-

-

3

X296 18LG/GY

AMPLIFIED RIGHT REAR DOOR SPEAKER (-)

8W - 80 - 116

8W-80 CONNECTOR PIN-OUTS

WK

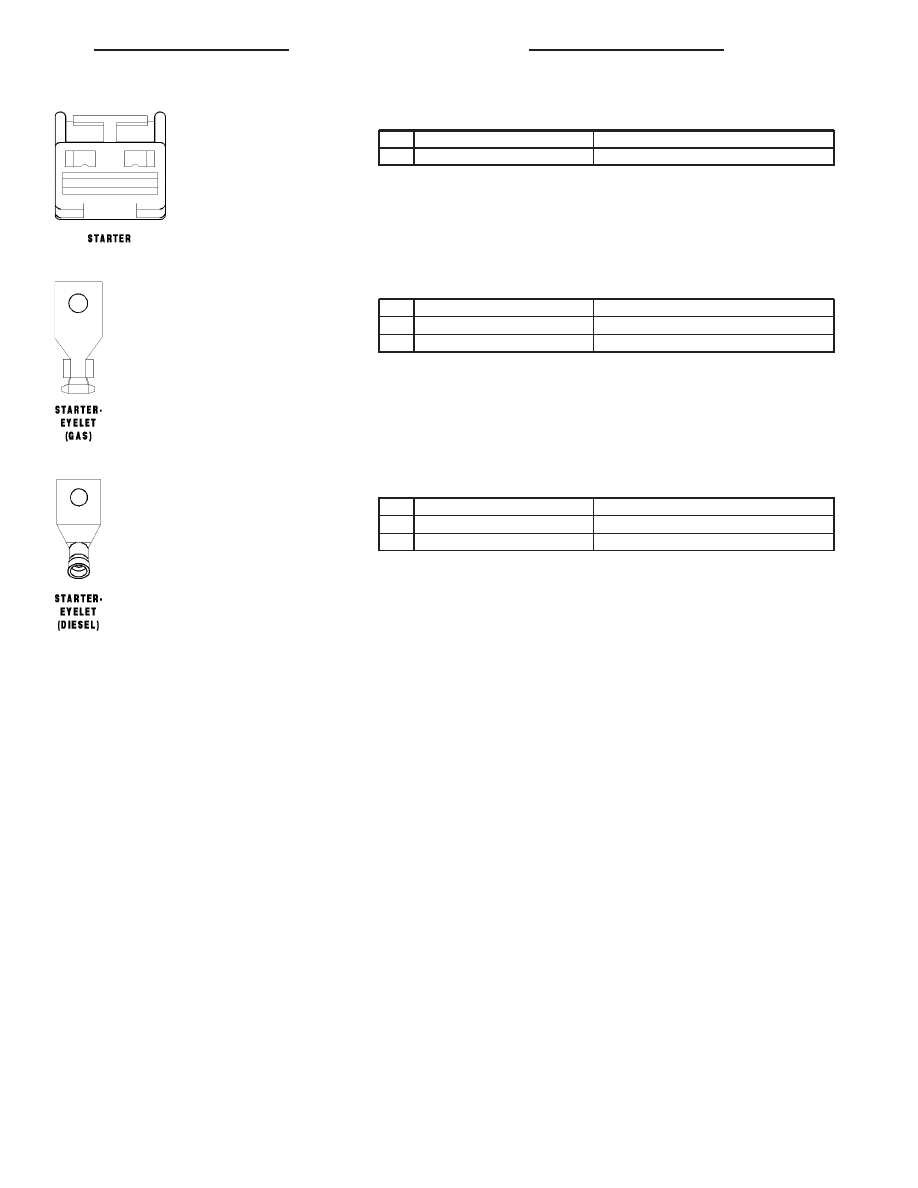

STARTER - 1 WAY

CAV

CIRCUIT

FUNCTION

1

T750 12YL/GY

ENGINE STARTER MOTOR RELAY OUTPUT

STARTER-EYELET (GAS) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A11 10BR/RD

FUSED B(+)

1

A8 06RD

B(+)

STARTER-EYELET (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A11 08BR/RD

FUSED B(+)

1

A8 04RD

B(+)

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 117

SWITCH-BANK-LOWER - 26 WAY

CAV

CIRCUIT

FUNCTION

1

Z906 18BK (ADJUSTABLE PEDALS)

GROUND

2

A72 16RD/OR (EXCEPT MEMORY)

ADJUSTABLE PEDALS RELAY OUTPUT

2

Q101 20OR/LB (MEMORY)

ADJUSTABLE PEDALS SWITCH GROUND

3

X774 20GY/LB (PARK ASSIST)

PARK ASSIST ON/OFF SWITCH

4

Z18 18BK/LB

GROUND

5

X775 20GY/DB (PARK ASSIST)

PARK ASSIST INDICATOR SIGNAL

6

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

7

E2 20OR/BR

PANEL LAMPS DRIVER

8

-

-

9

F921 20PK/YL

FUSED RUN RELAY OUTPUT

10

B46 20DG/WT

ESP/TCS ON/OFF SWITCH

11

Z906 18BK

GROUND

12

P205 16 LG/DB (EXCEPT MEMORY
ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS MOTOR FORWARD

12

Q102 20OR/DB (MEMORY ADJUST-
ABLE PEDALS)

ADJUSTABLE PEDALS SWITCH FORWARD

13

P206 16LG/TN (EXCEPT MEMORY
ADJUSTABLE PEDALS)

ADJUSTABLE PEDALS MOTOR REARWARD

13

Q103 20OR/LG (MEMORY ADJUST-
ABLE PEDALS)

ADJUSTABLE PEDALS SWITCH REARWARD

14

P365 20LG/GY (POWER/HEATED
SEATS)

LEFT HEATED SEAT SWITCH SENSE

15

P83 20TN/WT (POWER/HEATED
SEATS)

LEFT HEATED SEAT HIGH INDICATOR DRIVER

16

P81 20TN/LB (POWER/HEATED SEATS)

LEFT HEATED SEAT LOW INDICATOR DRIVER

17

P877 20TN/OR (POWER/HEATED
SEATS)

SWITCH-FRONT HEATED SEAT RETURN

18

P366 20LG/LB (POWER/HEATED
SEATS)

RIGHT HEATED SEAT SWITCH SENSE

19

P84 20TN/WT (POWER/HEATED
SEATS)

RIGHT HEATED SEAT HIGH INDICATOR DRIVER

20

P82 20TN/LB (POWER/HEATED SEATS)

RIGHT HEATED SEAT LOW INDICATOR DRIVER

21

-

-

22

-

-

23

-

-

24

-

-

26

-

-

SWITCH-BANK-UPPER - 12 WAY

CAV

CIRCUIT

FUNCTION

1

R106 20LG/LB

PASSENGER AIRBAG INDICATOR DRIVER

2

F921 20PK/YL

FUSED RUN RELAY OUTPUT

3

G105 20VT/YL

C/T SWITCH INPUT

4

L13 20WT/YL (EXPORT)

HEADLAMP LEVEL SENSOR SIGNAL

5

L778 20WT/LB

FUSED PARK LAMP RELAY OUTPUT

6

-

-

7

G108 20VT/DB

RESET SWITCH INPUT

8

Z18 20BK/LB

GROUND

9

G102 20VT/GY

MENU SWITCH INPUT

10

G103 20VT/LB

STEP SWITCH INPUT

11

E2 20OR/BR

PANEL LAMPS DRIVER

12

Z906 18BK

GROUND

8W - 80 - 118

8W-80 CONNECTOR PIN-OUTS

WK

SWITCH-EXTENDED IDLE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 20BR/WT

ASD RELAY CONTROL

2

K343 20BR/YL

FUSED ASD RELAY OUTPUT

SWITCH-HORN - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SIGNAL

2

X903 20GY/LG

HORN SWITCH RETURN

SWITCH-IGNITION - 5 WAY

CAV

CIRCUIT

FUNCTION

1

G900 20VT/OR

IGNITION SWITCH SENSE RETURN

2

G20 20VT/BR

IGNITION SWITCH SENSE

3

F944 16PK/LG

IGNITION SWITCH OUTPUT (RUN-START)

4

F26 16PK/OR

FUSED IGNITION SWITCH OUTPUT (START)

5

A106 16LB/RD

FUSED B(+)

SWITCH-IGNITION (ELV EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A306 18RD/VT

FUSED B(+)

2

A935 18RD

FUSED B(+)

SWITCH-MEMORY SET - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

P439 20LG/OR

MEMORY SELECT SWITCH MUX

6

G920 20VT/YL

MEMORY SELECT SWITCH RETURN

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 119
