Jeep Grand Cherokee WK. Manual - part 808





C303 - (DRIVER DOOR SIDE)

CAV

CIRCUIT

1

P74 20TN/OR (EXCEPT MEMORY MIR-
RORS)

2

Z463 20BK/LB (EXCEPT MEMORY MIR-
RORS)

3

X291 18GY/YL

4

X201 18GY/VT

5

P778 16LG/LB

6

Q26 16OR/GY

7

P76 20TN/LB (EXCEPT MEMORY MIR-
RORS)

8

-

9

-

10

A929 16RD/DB

11

Z911 16BK

12

Q15 16OR/LB

13

-

C304 - (BODY SIDE)

CAV

CIRCUIT

1

A931 20RD/WT (MEMORY)

2

Z463 20BK/LB (EXCEPT MEMORY MIR-
RORS)

3

X56 18GY/BR (EXCEPT PREMIUM
AUDIO)

3

X292 18DG/YL (PREMIUM AUDIO)

4

X54 18GY (EXCEPT PREMIUM AUDIO)

4

X202 18DG/VT (PREMIUM AUDIO)

5

P72 20TN/GY (EXCEPT MEMORY MIR-
RORS)

6

-

7

P74 20TN/OR (EXCEPT MEMORY MIR-
RORS)

8

D54 20WT (MEMORY MIRRORS)

9

D55 20WT/OR (MEMORY MIRRORS)

10

A929 16RD/LG

11

Q15 16OR/LB

12

-

13

-

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

WK

C304 - (PASSENGER DOOR SIDE)

CAV

CIRCUIT

1

A931 20RD/WT (MEMORY MIRRORS)

2

Z463 20BK/LB (EXCEPT MEMORY MIR-
RORS)

3

X292 18DG/YL

4

X202 18DG/VT

5

P72 20TN/GY (EXCEPT MEMORY MIR-
RORS)

6

-

7

P74 20TN/OR (EXCEPT MEMORY MIR-
RORS)

8

D54 20WT (MEMORY MIRRORS)

9

D55 20WT/OR (MEMORY MIRRORS)

10

A929 16RD/LG

11

Q15 16OR/LB

12

-

13

-

C305 - (BODY SIDE)

CAV

CIRCUIT

A

Z917 14BK (LHD EXCEPT EXPORT
3.7L)

B

Z909 14BK

C

P187 16LG/BR (LHD EXCEPT EXPORT
3.7L)

D

A33 16BK/RD

E

D54 20WT (LHD EXCEPT EXPORT
3.7L)

F

D55 20WT/OR (LHD EXCEPT EXPORT
3.7L)

G

P188 16LG/VT (RHD MEMORY SEAT)

H

-

C305 - (PASSENGER SEAT SIDE)

CAV

CIRCUIT

A

Z917 14BK (LHD HEATED SEATS)

B

Z909 14BK

C

P187 16LG/BR (LHD HEATED SEATS)

D

A33 16BK/RD

E

D54 20WT (LHD HEATED SEATS)

F

D55 20WT/OR (LHD HEATED SEATS)

G

P188 16LG/VT (RHD)

H

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

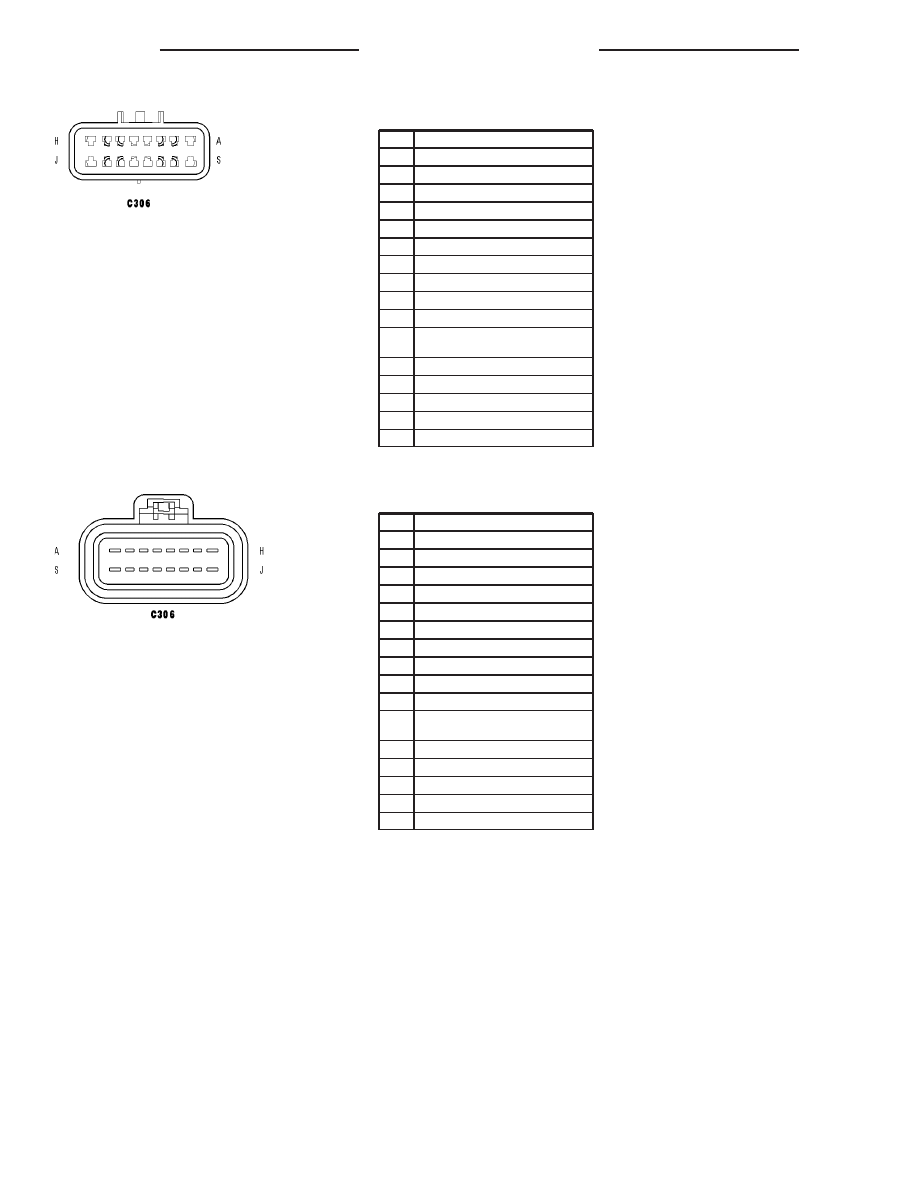

C306 - (DRIVER SEAT SIDE)

CAV

CIRCUIT

A

A33 16RD/YL

B

P205 16LG/DB (LHD MEMORY)

C

G12 20VT/BR (LHD MEMORY)

D

P206 16LG/TN (LHD MEMORY)

E

P187 16LG/BR (LHD HEATED SEATS)

F

G912 20VT/WT (LHD MEMORY)

G

G11 20VT/TN (LHD MEMORY)

H

Z911 14BK

J

P188 16LG/VT (RHD HEATED SEATS)

K

D54 20WT (MEMORY)

L

D55 20WT/OR (MEMORY/HEATED
SEATS)

M

-

N

Q102 20OR/DB (LHD MEMORY)

P

Q103 20OR/LG (LHD MEMORY)

R

Q101 20OR/LB (LHD MEMORY)

S

Z917 14BK (RHD HEATED SEATS)

C306 - (BODY SIDE)

CAV

CIRCUIT

A

A33 16RD/YL

B

P205 16LG/DB (LHD MEMORY)

C

G12 20VT/BR (LHD MEMORY)

D

P206 16LG/TN (LHD MEMORY)

E

P187 16LG/BR (LHD HEATED SEATS)

F

G912 20VT/WT (LHD MEMORY)

G

G11 20VT/TN (LHD MEMORY)

H

Z911 14BK

J

P188 16LG/VT (RHD HEATED SEATS)

K

D54 20WT (MEMORY)

L

D55 20WT/OR (MEMORY/HEATED
SEATS)

M

-

N

Q102 20OR/DB (LHD MEMORY)

P

Q103 20OR/LG (LHD MEMORY)

R

Q101 20OR/LB (LHD MEMORY)

S

Z917 14BK (RHD HEATED SEATS)

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

WK

C307 - (LEFT REAR DOOR SIDE)

CAV

CIRCUIT

1

Q611 16OR/GY

2

Q411 16OR/WT

3

G77 20VT/GY

4

Z911 20BK

5

X205 18GY/LG

6

X295 18GY/DG

7

-

8

Q15 16OR/LB

9

P778 16LG/LB

10

P792 16LG/TN

11

-

C307 - (BODY SIDE) 11 WAY

CAV

CIRCUIT

1

Q611 16OR/GY

2

Q411 16OR/WT

3

G77 20VT/GY

4

Z911 20BK

5

X51 18DG/DB (EXCEPT PREMIUM
AUDIO)

5

X205 18GY/LG (PREMIUM AUDIO)

6

X57 18DG/VT (EXCEPT PREMIUM
AUDIO)

6

X295 18GY/DG (PREMIUM AUDIO)

7

-

8

Q15 16OR/LB

9

P778 16LG/LB

10

P792 16LG/TN

11

-

C308 - (BODY SIDE)

CAV

CIRCUIT

1

Q612 16OR/DB

3

G76 20VT/YL

4

Z908 20BK

5

X52 18GY/DB (EXCEPT PREMIUM
AUDIO)

5

X52 18GY/DB (PREMIUM AUDIO)

6

X58 18GY/TN (EXCEPT PREMIUM
AUDIO)

6

X296 18LG/GY (PREMIUM AUDIO)

7

-

8

Q15 16OR/LB

9

P778 16LG/LB

10

P792 16LG/TN

11

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31
