Jeep Grand Cherokee WK. Manual - part 806





C200 - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

D508 20WT/GY

2

L1 16WT/LG

3

F26 16PK/OR

4

A106 16LB/RD

5

Z172 20BK/OR

6

K504 20BR

7

A72 16RD/OR

8

-

9

V937 20VT/BR

10

G95 20VT/BR

11

D71 20WT/DB

12

D72 20WT/LB

13

L778 20WT/LB

14

F20 20PK/GY

15

D64 20WT/LB

16

D65 20WT/LG

17

B46 20DG/WT

18

G94 20VT/DB

19

Z11 20BK/LG

20

Z111 20BK/WT

21

K977 16BR/WT

22

D15 20BR/WT

23

D16 20WT/OR

24

T5 20DG/YL

25

D118 20LG/WT

26

X778 20GY/DB

27

V72 20OR/VT

28

G4 20VT/LB

29

R79 20LB/VT

30

R81 20LB/WT

31

D55 20WT/OR

32

D54 20WT

33

F100 20PK/VT

34

-

35

V71 20VT/OR

36

D778 20WT/OR

37

D51 20WT/BR

38

L91 20WT/DB

39

K900 20DB/DG

40

N4 20DB/YL

41

D96 20WT/BK

42

D52 20WT/LB

43

-

44

-

45

L777 20WT/VT

46

L13 20WT/YL

47

D223 20WT/VT

48

R80 20VT/LB

49

R82 20WT/LB

50

Z210 20BK

51

F1 20PK/WT

52

-

53

54

K342 20BR/WT

8W - 80 - 20

8W-80 CONNECTOR PIN-OUTS

WK

C200 - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

55

K343 20BR/YL

56

-

57

-

58

-

59

B15 20DG/WT

60

T6 20DG

A

-

B

-

C

C7 12DB

D

-

E

N114 10DB/LB (DIESEL)

F

N115 10DB/YL (DIESEL)

G

N113 10DB/OR (DIESEL)

H

C105 18LB/LG

J

-

K

-

L

-

M

-

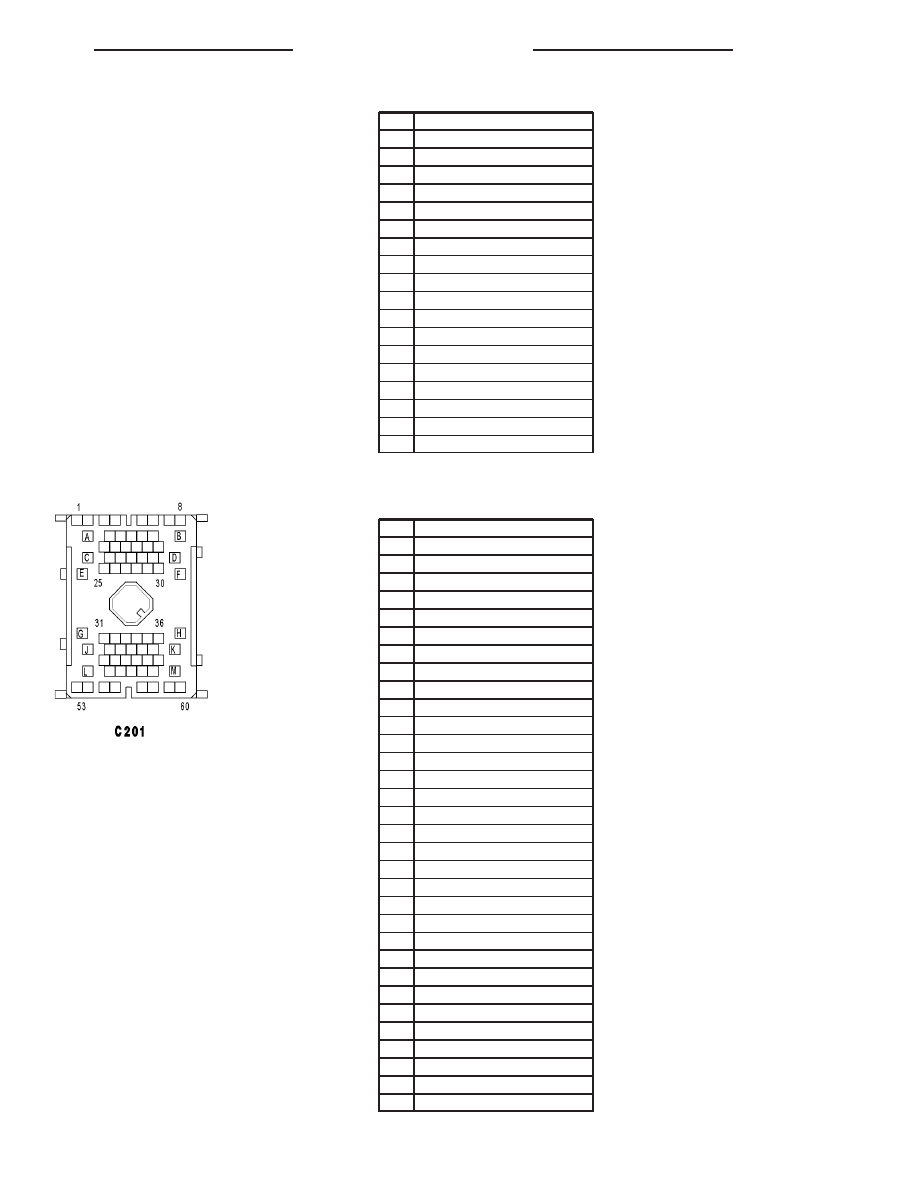

C201 - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

Q80 20OR/VT

2

L1 16WT/LG

3

E2 20OR/BR

4

-

5

G80 20VT/BR

6

G76 20VT/YL

7

D54 20WT

8

D55 20WT/OR

9

M22 20YL/OR

10

D500 20WT

11

X53 18DG

12

X55 18DG/BR

13

G10 20VT/LG

14

X57 18DG/VT

15

X51 18DG/DB

16

D51 20WT/BR

17

D52 20WT/LB

18

X208 18GY/DG

19

X298 18GY/LG

20

Q102 20OR/DB

21

M28 20YL/TN

22

-

23

X209 18GY/OR

24

X299 18GY/YL

25

X54 18GY

26

X56 18GY/BR

27

Q103 20OR/LG

28

X917 20DG

29

G75 20VT

30

G94 20VT/DB

31

W14 20BR/LB

32

W13 20BR/LG

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21

C201 - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

33

G161 20VT/DG

34

G4 20VT/LB

35

-

36

X17 20DG/OR

37

G160 20VT/BR

38

X16 20DG/YL

39

Q101 20OR/LB

40

X58 18GY/TN

41

X52 18GY/DB

42

G74 20VT/WT

43

-

44

D96 20WT/BK

45

-

46

G78 20VT/OR

47

-

48

L777 20WT/VT

49

-

50

-

51

Z463 20BK/LB

52

-

53

P205 16LG/DB

54

P206 16LG/TN

55

G77 20VT/GY

56

-

57

-

58

-

59

-

60

-

A

Z915 20BK

B

-

C

-

D

-

E

-

F

-

G

-

H

R21 20LB/WT

J

R22 20WT/LB

K

R23 20LB/DB

L

R24 20YL/LB

M

-

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

WK

C201 - (BODY SIDE)

CAV

CIRCUIT

1

Q80 20OR/VT

2

L1 16WT/LG

3

-

4

-

5

G80 20VT/BR

6

G76 20VT/YL

7

D54 20WT

8

D55 20WT/OR

9

M22 20YL/OR

10

-

11

X53 18DG

12

X55 18DG/BR

13

G10 20VT/LG

14

X57 18DG/VT

15

X51 18DG/DB

16

D51 20WT/BR

17

D52 20WT/LB

18

X208 18GY/DG

19

X298 18GY/LG

20

Q102 20OR/DB

21

M28 20YL/TN

22

-

23

X209 18GY/OR

24

X299 18GY/YL

25

X54 18GY

26

X56 18GY/BR

27

Q103 20OR/LG

28

X917 20DG

29

G75 20VT

30

G94 20VT/DB

31

W14 20BR/LB

32

W13 20BR/LG

33

G161 20VT/DG

34

G4 20VT/LB

35

-

36

X17 20DG/LB

37

G160 20VT/BR

38

X16 20DG/YL

39

Q101 20OR/LB

40

X58 18GY/TN

41

X52 18GY/DB

42

G74 20VT/WT

43

-

44

D96 20WT/BK

45

-

46

G78 20VT/OR

47

-

48

L777 20WT/VT

49

-

50

-

51

Z463 20BK/LB

52

-

53

P205 16LG/DB

54

P206 16LG/TN

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 23
