AMPLIFIER-RADIO C2 (PREMIUM AUDIO) - 20 WAY

CAV

CIRCUIT

FUNCTION

1

X209 18GY/OR

AMPLIFIED LEFT I/P SPEAKER (+)

2

X208 18GY/DG

AMPLIFIED RIGHT I/P SPEAKER (+)

3

-

-

4

A116 16YL/RD

FUSED B(+)

5

-

-

6

D55 20WT/OR

CAN B BUS (+)

7

X51 18DG/DB

RADIO LEFT REAR AUDIO (+)

8

X52 18GY/DB

RIGHT REAR AUDIO (+)

9

Z514 16BK/LG

GROUND

10

X299 18GY/YL

AMPLIFIED LEFT I/P SPEAKER (-)

11

X298 18GY/LG

AMPLIFIED RIGHT I/P SPEAKER (-)

12

-

-

13

A116 16YL/RD

FUSED B(+)

14

-

-

15

-

-

16

-

-

17

D54 20WT

CAN B BUS (-)

18

X57 18DG/VT

LEFT REAR AUDIO (-)

19

X58 18GY/TN

RADIO RIGHT REAR AUDIO (-)

20

Z514 16BK/LG

GROUND

ANTENNA (EXPORT) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

A934 18RD/OR

FUSED RUN/ACCESSORY RELAY OUTPUT

2

-

-

ASSEMBLY-ELECTROHYDRAULIC CONTROL UNIT (3.7L) - 13 WAY

CAV

CIRCUIT

FUNCTION

1

T71 20YL/OR

INPUT SPEED SENSOR 2 (N3) SIGNAL

2

T76 20YL/TN

MODULATION PRESSURE SOLENOID CONTROL

3

T70 20YL

INPUT SPEED SENSOR 1 (N2) SIGNAL

4

T54 20DG/WT

TRANSMISSION TEMPERATURE SENSOR-P/N
SWITCH SIGNAL

5

-

-

6

T78 18YL

SOLENOID SUPPLY VOLTAGE

7

T72 20YL/DB

SENSOR SUPPLY VOLTAGE

8

T74 18YL/LG

2-3 SOLENOID CONTROL

9

T73 18YL/GY

3-4 SOLENOID CONTROL

10

T77 20YL/BR

SHIFT PRESSURE SOLENOID CONTROL

11

T75 18YL/LB

TCC SOLENOID CONTROL

12

T13 20DG/VT

SENSOR GROUND

13

T60 18DG/BK

1-2/4-5 SOLENOID CONTROL

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

WK

ASSEMBLY-EXHAUST GAS RECIRCULATION VALVE (4.7L/5.7L) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K34 20DB/LG

EGR SIGNAL

2

F856 20YL/PK

5 VOLT SUPPLY

3

K900 20DB/DG

SENSOR GROUND

4

Z42 20BK/LG

GROUND

5

-

-

6

K35 20DB/VT

EGR SOL CONTROL

ASSEMBLY-NATURAL VACUUM LEAK DETECTION - 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z912 18BK

GROUND

2

K107 20BR/LB

NVLD SWITCH SIGNAL

3

K106 20VT/LB

NVLD SOL CONTROL

ASSEMBLY-SHIFT LEVER - 12 WAY

CAV

CIRCUIT

FUNCTION

1

B15 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

2

T5 20DG/YL (4.7L/5.7L)

AUTOSTICK UP/DOWN (ERS) SENSE

3

E2 20OR/BR

PANEL LAMPS DRIVER

4

D65 20WT/LG

CAN C BUS (+)

5

-

-

6

-

-

7

Z907 20BK

GROUND

8

-

-

9

K900 20DB/DG

SENSOR GROUND

10

-

-

11

D64 20WT/LB

CAN C BUS (-)

12

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

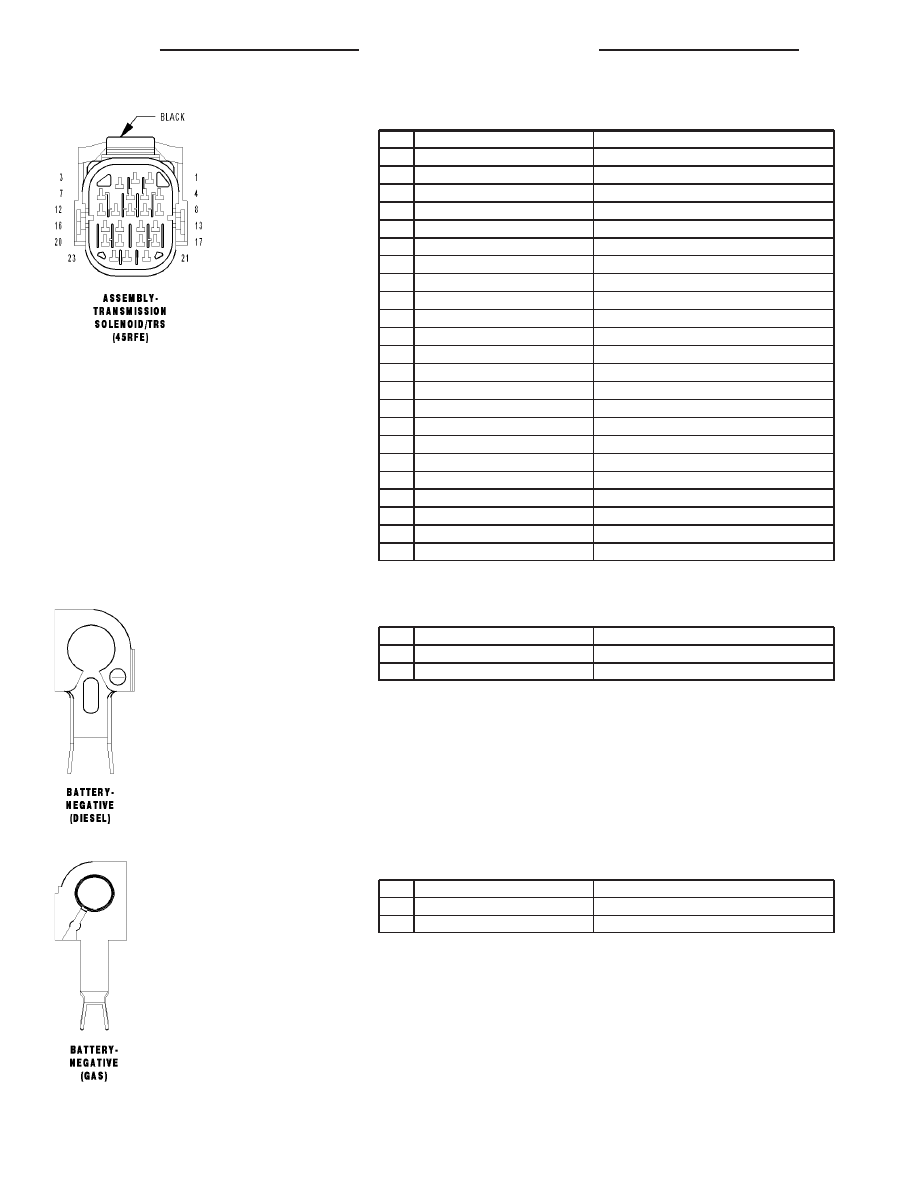

ASSEMBLY-TRANSMISSION SOLENOID/TRS (45RFE) - BLACK 23 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

T20 18DG/WT

L/R SOLENOID CONTROL

3

-

-

4

T41 20YL/DB

TRS T41 SENSE (P/N)

5

T42 20DG/YL

TRS T42 SENSE

6

-

-

7

T60 18YL/GY

OD SOLENOID CONTROL

8

T3 20DG/DB

TRS T3 SENSE

9

T1 20DG/LB

TRS T1 SENSE

10

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

11

T48 20BR/YL

4C PRESSURE SWITCH SENSE

12

T140 18YL/GY

PRESSURE CONTROL SOLENOID CONTROL

13

T4 20DG/LB

2-4 PRESSURE SWITCH SENSE

14

T50 16YL/TN

L/R PRESSURE SWITCH SENSE

15

T147 20DG/YL

2C PRESSURE SWITCH SENSE

16

T9 20DG/TN

OD PRESSURE SWITCH SENSE

17

T59 18YL/LB

UD SOLENOID CONTROL

18

T29 20YL/WT

UD PRESSURE SWITCH SENSE

19

T259 18YL/DG

4C SOLENOID CONTROL

20

T219 18YL/LG

2C SOLENOID CONTROL

21

T118 18DG

MS SOLENOID CONTROL

22

K900 20DB/DG

SENSOR GROUND

23

T54 20DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

BATTERY-NEGATIVE (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 04BK

GROUND

1

Z100 04BK/VT

GROUND

BATTERY-NEGATIVE (GAS) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 06BK

GROUND

1

Z100 06BK/VT

GROUND

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

WK

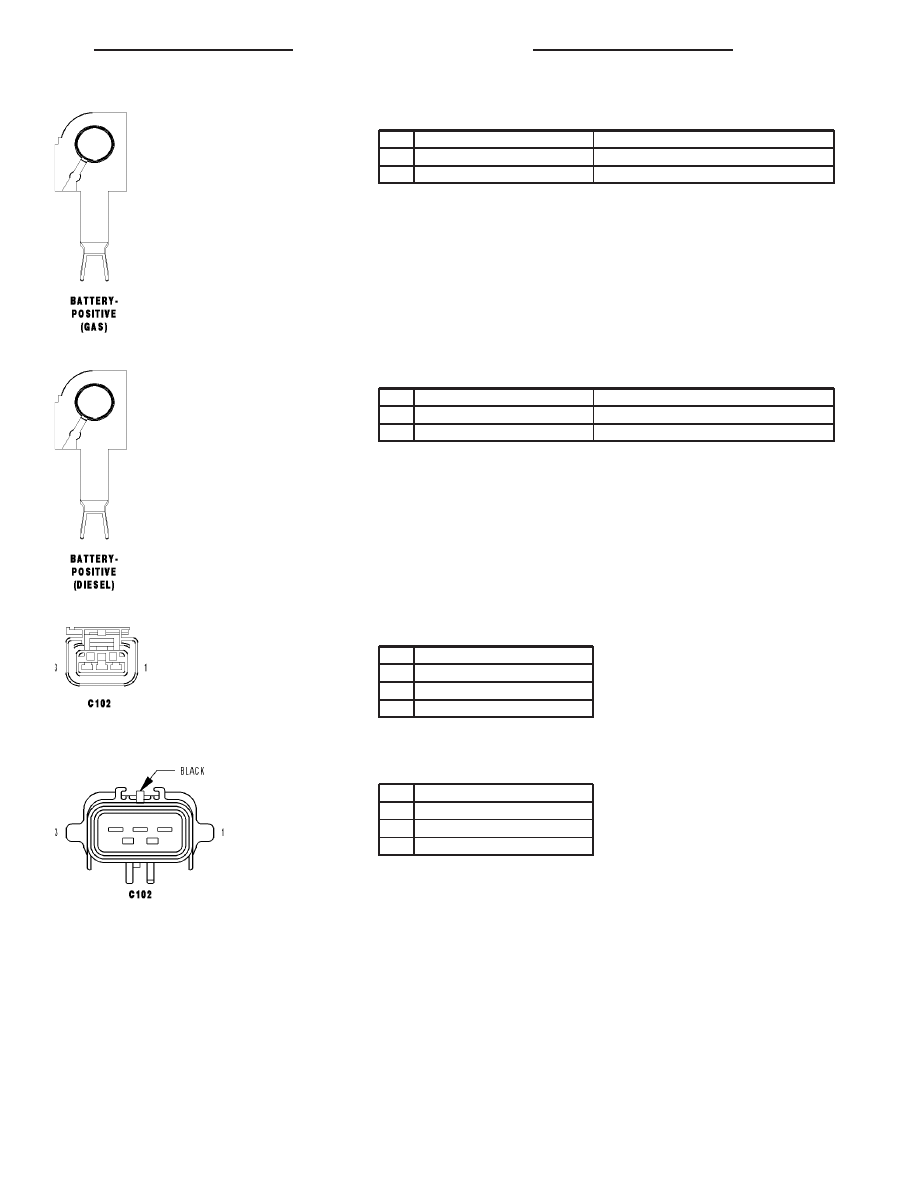

BATTERY-POSITIVE (GAS) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A1 06RD

B(+)

1

A8 06RD

B(+)

BATTERY-POSITIVE (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A1 04RD

B(+)

1

A8 04RD

B(+)

C102 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

Z385 18BK (GAS)

2

K125 16BR/DG (GAS)

3

T750 12YL/GY

C102 - BLACK (BATTERY SIDE)

CAV

CIRCUIT

1

Z385 18BK (GAS)

2

K125 16BR/DG (GAS)

3

T750 12YL/GY

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11
