Jeep Grand Cherokee WK. Manual - part 802





Component

Page

Sensor-Oxygen-Right Rear (3.7L/5.7L) . . . . 8W-80-106
Sensor-Oxygen-Right Rear (4.7L) . . . . . . . . 8W-80-106
Sensor-Park Assist No. 1 (front Park

Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-106

Sensor-Park Assist No. 2 (front Park

Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-106

Sensor-Park Assist No. 3 (front Park

Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-107

Sensor-Park Assist No. 4 (front Park

Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-107

Sensor-Park Assist No. 5 (front Park

Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-107

Sensor-Park Assist No. 6 (front Park

Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-107

Sensor-Park Assist No. 7 (Rear Park

Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-108

Sensor-Park Assist No. 8 (Rear Park

Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-108

Sensor-Park Assist No. 9 (Rear Park

Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-108

Sensor-Park Assist No. 10 (Rear Park

Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-108

Sensor-Rain . . . . . . . . . . . . . . . . . . . . . . . 8W-80-109
Sensor-Seat Track Position-Driver . . . . . . . 8W-80-109
Sensor-Seat Track Position-Passenger . . . . 8W-80-109
Sensor-Seat Weight-Left Front . . . . . . . . . . 8W-80-109
Sensor-Seat Weight-Left Rear . . . . . . . . . . 8W-80-109
Sensor-Seat Weight-Right Front . . . . . . . . . 8W-80-110
Sensor-Seat Weight-Right Rear . . . . . . . . . 8W-80-110
Sensor-Side Impact-Left 1 . . . . . . . . . . . . . 8W-80-110
Sensor-Side Impact-Left 2 . . . . . . . . . . . . . 8W-80-110
Sensor-Side Impact-Right 1 . . . . . . . . . . . . 8W-80-111
Sensor-Side Impact-Right 2 . . . . . . . . . . . . 8W-80-111
Sensor-Sun . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-111
Sensor-Throttle Position (3.7L) . . . . . . . . . . 8W-80-111
Sensor-Throttle Position (4.7L) . . . . . . . . . . 8W-80-111
Sensor-Washer Fluid Level . . . . . . . . . . . . 8W-80-112
Sensor-Wheel Speed-abs-Left Front . . . . . . 8W-80-112
Sensor-Wheel Speed-abs-Left Rear . . . . . . . 8W-80-112
Sensor-Wheel Speed-abs-Right Front . . . . . 8W-80-112
Sensor-Wheel Speed-abs-Right Rear . . . . . . 8W-80-113
Servo-Speed Control (3.7L/4.7L) . . . . . . . . . 8W-80-113
Siren (Export) . . . . . . . . . . . . . . . . . . . . . . 8W-80-113
Solenoid-DHS Pressure Control (DHS) . . . . 8W-80-113
Solenoid-Directional Control Valve-B

(DHS) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-113

Solenoid-Directional Control Valve-G

(DHS) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-114

Solenoid-EVAP/Purge (Gas) . . . . . . . . . . . . 8W-80-114
Solenoid-Front Differential . . . . . . . . . . . . 8W-80-114
Solenoid-Multi Displacement System Cyl 1

(5.7L) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-114

Solenoid-Multi Displacement System Cyl 4

(5.7L) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-114

Component

Page

Solenoid-Multi Displacement System Cyl 6

(5.7L) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-115

Solenoid-Multi Displacement System Cyl 7

(5.7L) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-115

Solenoid-Rear Differential . . . . . . . . . . . . . 8W-80-115
Speaker-Instrument Panel-Left . . . . . . . . . 8W-80-115
Speaker-Instrument Panel-Right . . . . . . . . 8W-80-116
Speaker-Left Front Door . . . . . . . . . . . . . . 8W-80-116
Speaker-Left Rear Door . . . . . . . . . . . . . . . 8W-80-116
Speaker-Right Front Door . . . . . . . . . . . . . 8W-80-116
Speaker-Right Rear Door . . . . . . . . . . . . . . 8W-80-116
Starter . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-117
Starter-Eyelet (Gas) . . . . . . . . . . . . . . . . . 8W-80-117
Starter-Eyelet (Diesel) . . . . . . . . . . . . . . . . 8W-80-117
Switch-Bank-Lower . . . . . . . . . . . . . . . . . . 8W-80-118
Switch-Bank-Upper . . . . . . . . . . . . . . . . . . 8W-80-118
Switch-Extended Idle . . . . . . . . . . . . . . . . 8W-80-119
Switch-Horn . . . . . . . . . . . . . . . . . . . . . . . 8W-80-119
Switch-Ignition . . . . . . . . . . . . . . . . . . . . . 8W-80-119
Switch-Ignition (ELV Export) . . . . . . . . . . . 8W-80-119
Switch-Memory Set . . . . . . . . . . . . . . . . . . 8W-80-119
Switch-Mirror (Export) . . . . . . . . . . . . . . . 8W-80-120
Switch-Mirror (Except Export) . . . . . . . . . . 8W-80-120
Switch-Oil Pressure (3.7L/4.7L) . . . . . . . . . 8W-80-120
Switch-Parking Brake . . . . . . . . . . . . . . . . 8W-80-120
Switch-Power Window-Left Rear . . . . . . . . 8W-80-121
Switch-Power Window-Right Rear . . . . . . . 8W-80-121
Switch-Remote Radio-Left . . . . . . . . . . . . . 8W-80-121
Switch-Remote Radio-Right . . . . . . . . . . . . 8W-80-121
Switch-Seat-Driver (Except Memory) . . . . . 8W-80-122
Switch-Seat-Driver (Memory) . . . . . . . . . . 8W-80-122
Switch-Seat-Passenger . . . . . . . . . . . . . . . 8W-80-122
Switch-Security Hood (Export) . . . . . . . . . . 8W-80-123
Switch-Speed Control-Left . . . . . . . . . . . . . 8W-80-123
Switch-Speed Control-Right . . . . . . . . . . . . 8W-80-123
Switch-Stop Lamp . . . . . . . . . . . . . . . . . . . 8W-80-123
Switch-Sunroof . . . . . . . . . . . . . . . . . . . . . 8W-80-124
Switch-Transfer Case Selector . . . . . . . . . . 8W-80-124
Switch-window/Door Lock-Driver C1 . . . . . 8W-80-124
Switch-window/Door Lock-Driver C2 . . . . . 8W-80-124
Switch-window/Door Lock-Passenger . . . . . 8W-80-125
Throttle Body (5.7L) . . . . . . . . . . . . . . . . . 8W-80-125
Transducer-A/C Pressure . . . . . . . . . . . . . . 8W-80-125
Transmitter-Intrusion Translator (VTSS) . . 8W-80-125
Transponder-Tire Pressure-Left Front (Except

3.7L) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-126

Transponder-Tire Pressure-Right Front (Except

3.7L) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-126

Transponder-Tire Pressure-Right Rear . . . . 8W-80-126
Wiring-Trailer Tow 10-Way (Export) . . . . . . 8W-80-126
Wiring-Trailer Tow 4-Way . . . . . . . . . . . . . 8W-80-127
Wiring-Trailer Tow 7-Way . . . . . . . . . . . . . 8W-80-127
Wiring-Trailer Tow Terminal . . . . . . . . . . . 8W-80-127

8W - 80 - 4

8W-80 CONNECTOR PIN-OUTS

WK

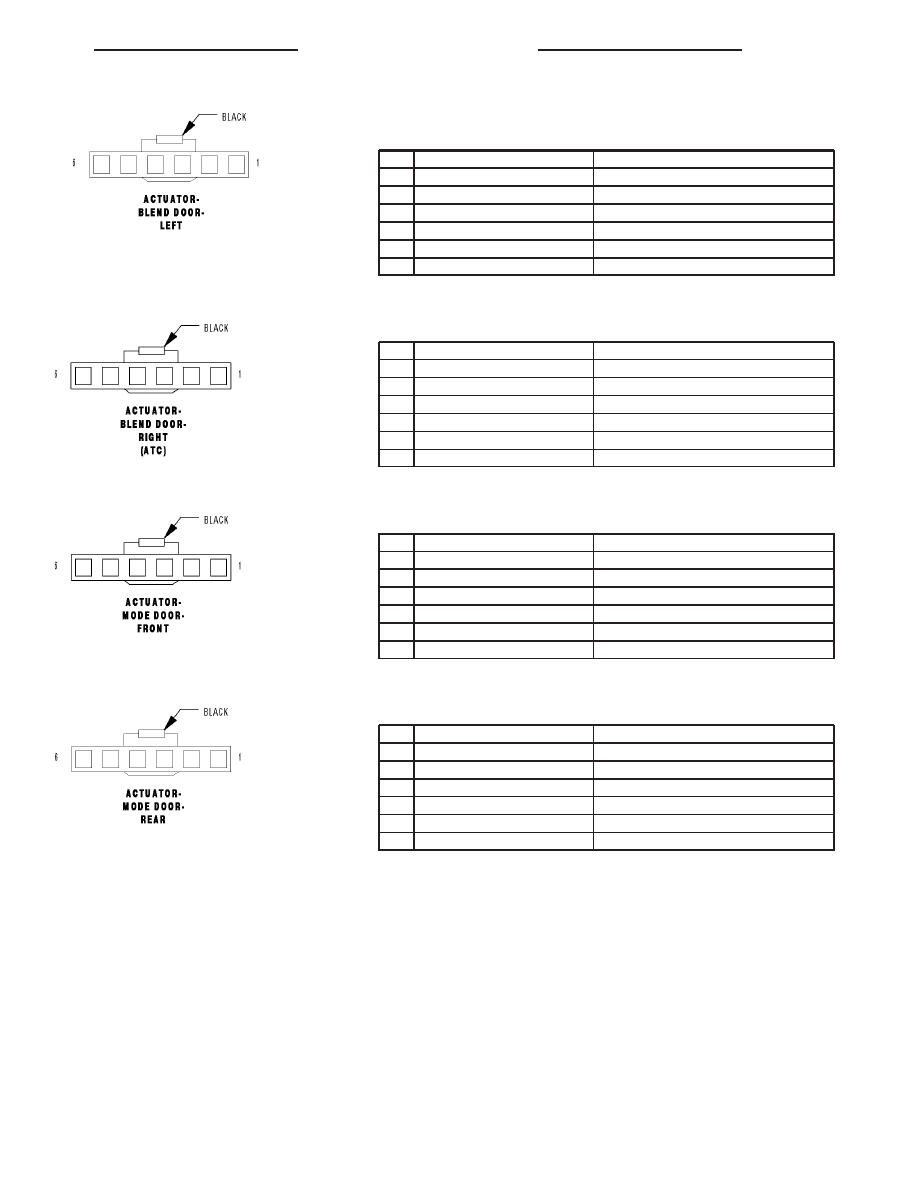

ACTUATOR-BLEND DOOR-LEFT - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

C255 20LG/YL

LEFT BLEND DOOR DRIVER

6

C55 20LB/YL

LEFT BLEND DOOR COMMON DRIVER

ACTUATOR-BLEND DOOR-RIGHT (ATC) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

C61 20LB/GY

RIGHT BLEND DOOR DRIVER

6

C161 20LB/BR

RIGHT BLEND DOOR COMMON DRIVER

ACTUATOR-MODE DOOR-FRONT - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

C266 20DB/WT

FRONT MODE DOOR DRIVER

6

C66 20DB/LB

FRONT MODE DOOR COMMON DRIVER

ACTUATOR-MODE DOOR-REAR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

C139 20WT/BR

REAR MODE DOOR DRIVER

6

C939 20BR/PK

REAR MODE DOOR COMMON DRIVER

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

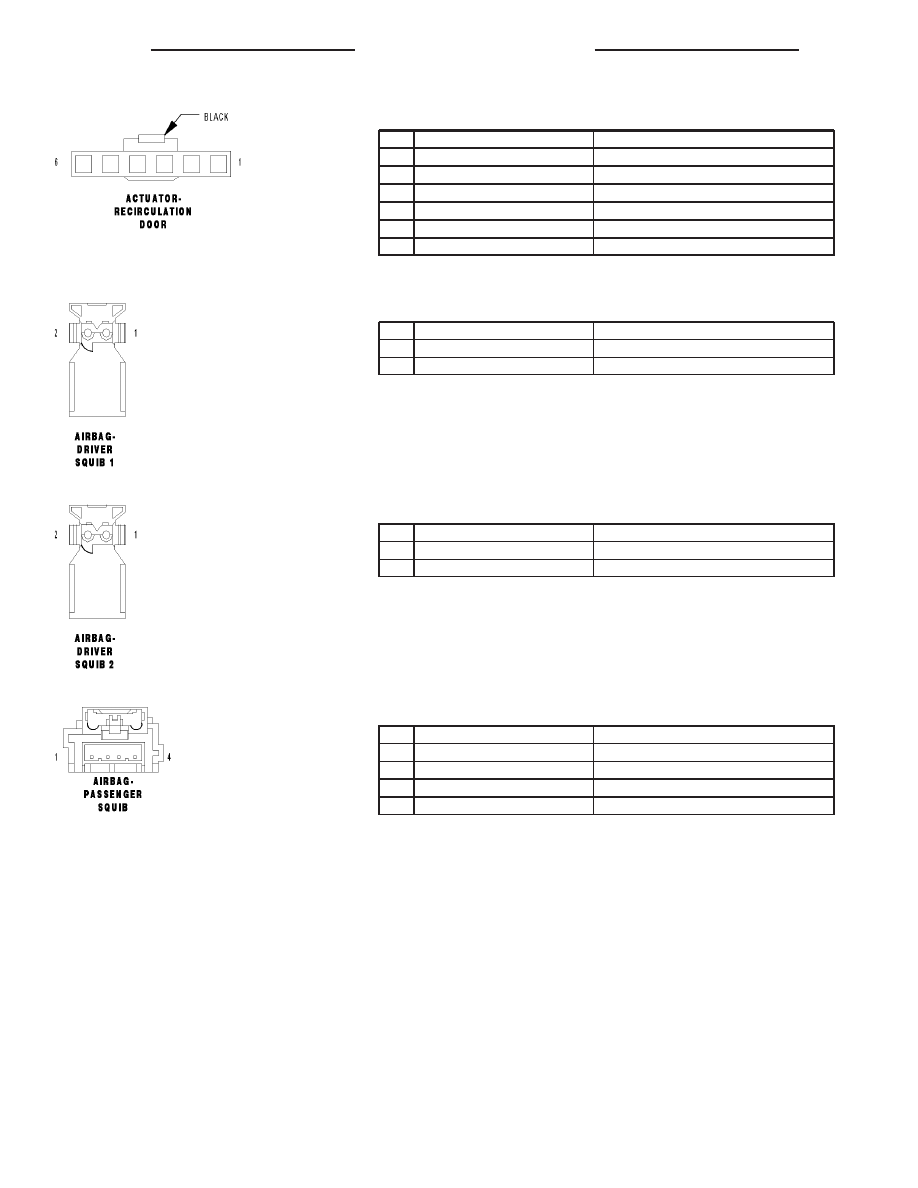

ACTUATOR-RECIRCULATION DOOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

C268 20DB/OR

RECIRCULATION DOOR DRIVER

6

C68 20DG/WT

RECIRCULATION DOOR COMMON DRIVER

AIRBAG-DRIVER SQUIB 1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R345 20LG/OR

DRIVER SQUIB 1 LINE 1

2

R343 20LG/BR

DRIVER SQUIB 1 LINE 2

AIRBAG-DRIVER SQUIB 2 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R363 20LG/WT

DRIVER SQUIB 2 LINE 1

2

R361 20LG/VT

DRIVER SQUIB 2 LINE 2

AIRBAG-PASSENGER SQUIB - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

2

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

3

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

4

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

WK

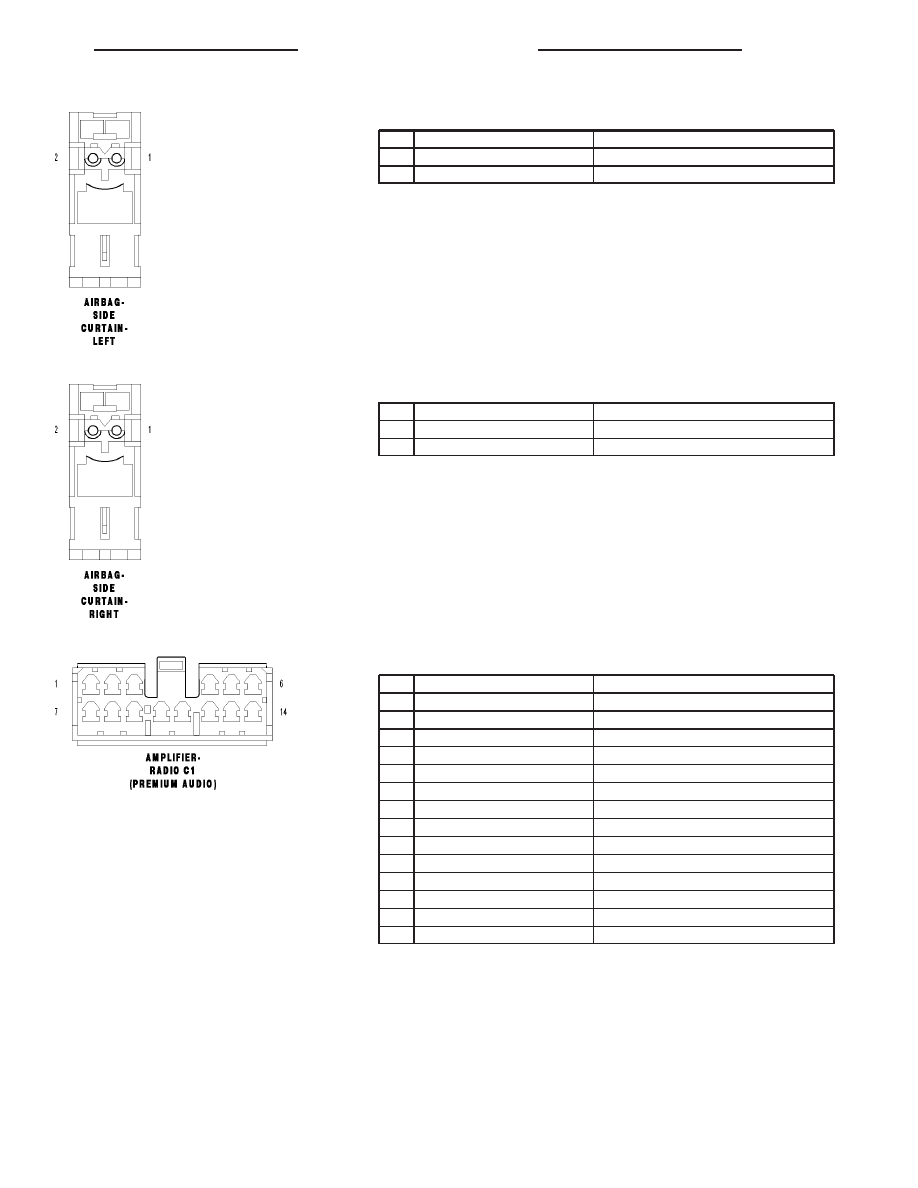

AIRBAG-SIDE CURTAIN-LEFT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R3 20LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

2

R1 20LB/BR

LEFT CURTAIN SQUIB 1 LINE 2

AIRBAG-SIDE CURTAIN-RIGHT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R4 20OR/LB

RIGHT CURTAIN SQUIB 1 LINE 1

2

R2 20WT/LB

RIGHT CURTAIN SQUIB 1 LINE 2

AMPLIFIER-RADIO C1 (PREMIUM AUDIO) - 14 WAY

CAV

CIRCUIT

FUNCTION

1

X201 18GY/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

X202 18DG/VT

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

3

X205 18GY/LG

AMPLIFIED LEFT REAR DOOR SPEAKER (+)

4

X206 18DG/LG

AMPLIFIED RIGHT REAR DOOR SPEAKER (+)

5

-

-

6

-

-

7

X291 18GY/YL

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

8

X292 18DG/YL

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

9

X295 18GY/DG

AMPLIFIED LEFT REAR DOOR SPEAKER (-)

10

-

-

11

-

-

12

X296 18LG/GY

AMPLIFIED RIGHT REAR DOOR SPEAKER (-)

13

-

-

14

-

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7
