B223D-OCCUPANT CLASSIFICATION MODULE DTC PRESENT

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
This DTC will set if the ORC receives a bus message with the active OCM DTC Present bit set.

Possible Causes

ACTIVE DTC IN OCCUPANT CLASSIFICATION MODULE

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

ACTIVE OR STORED DTC

With the scan tool, read the OCCUPANT RESTRAINT CONTROLLER active DTCs.

Is the B223D-OCCUPANT CLASSIFICATION MODULE DTC active?

Yes

>> Go To 2

No

>> With the scan tool, perform the ORC VERIFICATION TEST VER-1. (Refer to 8 - ELECTRICAL/RE-

STRAINTS - DIAGNOSIS AND TESTING)

2.

ACTIVE DTC IN OCCUPANT CLASSIFICATION MODULE

With the scan tool, read the OCCUPANT CLASSIFICATION MODULE active DTCs.

Are there any active DTC present?

Yes

>> Refer to the symptom list for problems related to the OCCUPANT CLASSIFICATION MODULE (OCM).

No

>> Go To 3

3.

REPLACE THE OCCUPANT RESTRAINT CONTROLLER

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the airbag control module is dropped at any time, it must be replaced. Failure to take the
proper precautions can result in accidental airbag deployment and personal injury or death.

If there are no possible causes remaining, view repair.

Repair

Replace the Occupant Restraint Controller in accordance with Service Instructions.

Perform the ORC VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/RESTRAINTS - DIAGNO-
SIS AND TESTING)

8O - 362

RESTRAINTS - ELECTRICAL DIAGNOSTICS

WK

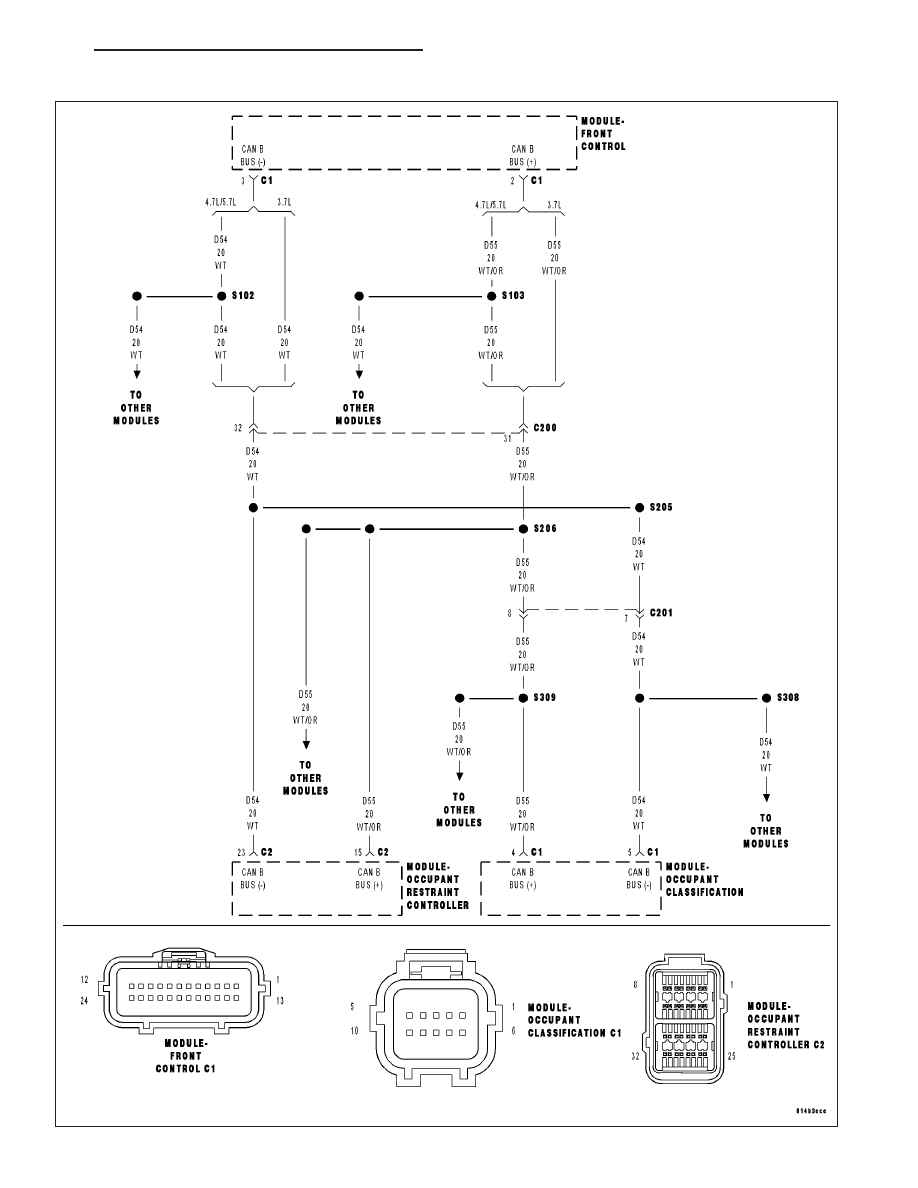

U0019–CAN B BUS–OCM

WK

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 363

U0019–CAN B BUS–OCM (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
Whenever the CAN B Bus (+) or CAN B Bus (-) circuit is open, shorted to voltage, or shorted to ground.

Possible Causes

ACTIVE U0019 CAN B BUS DTC IN FRONT CONTROL MODULE

(D55) CAN B BUS (+) CIRCUIT OPEN

(D54) CAN B BUS (-) CIRCUIT OPEN

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

VERIFY DTC U0019–CAN B BUS IS ACTIVE

Turn the ignition on.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display active: U0019–CAN B BUS?

Yes

>> Go To 2

No

>> If the DTC is stored, check for an intermittent condition by inspecting the related wiring harness for

chaffed, pierced, pinched, and partially broken wires. Also, inspect the related connectors for broken,
bent, pushed out, spread, corroded, or contaminated terminals.

Perform OCM VERIFICATION TEST – VER 1.

2.

CHECK FOR ACTIVE CAN B BUS RELATED DTCS IN THE FRONT CONTROL MODULE (FCM)

With the scan tool, read Front Control Module (FCM) DTCs

Does the scan tool display any active CAN B BUS related DTCs?

Yes

>> Diagnose and repair the DTC(s). (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -

DIAGNOSIS AND TESTING)

No

>> Go To 3

8O - 364

RESTRAINTS - ELECTRICAL DIAGNOSTICS

WK

U0019–CAN B BUS–OCM (CONTINUED)

3.

CHECK (D55) CAN B BUS (+) CIRCUIT FOR AN OPEN

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.

WARNING: If the Occupant Classification Module is dropped at
any time, it must be replaced. Failure to take the proper precau-
tions can result in accidental airbag deployment and personal
injury or death.
Disconnect the OCM C1 connector.

NOTE: Check connectors - Clean and repair as necessary.
Disconnect the Front Control Module (FCM) C1 connector.

Measure the resistance of the (D55) CAN B Bus (+) circuit between
the Front Control Module C1 connector and the OCM C1 connector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 4

No

>> Repair the (D55) CAN B Bus (+) circuit for an open.

Perform OCM VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/RESTRAINTS - DIAGNOSIS AND TEST-
ING)

4.

CHECK (D54) CAN B BUS (–) CIRCUIT FOR AN OPEN

Measure the resistance of the (D54) CAN B Bus (–) circuit between
the Front Control Module C1 connector and the OCM, C1 connector.

Is the resistance below 2.0 ohms?

Yes

>> Replace the OCM in accordance with the Service Informa-

tion.

Perform OCM VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/RESTRAINTS - DIAGNOSIS AND TEST-
ING)

No

>> Repair the (D54) CAN B Bus (–) circuit for an open.

Perform OCM VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/RESTRAINTS - DIAGNOSIS AND TEST-
ING)
