B210D-BATTERY VOLTAGE LOW – SUNROOF

For the Power Top circuit diagram (Refer to 8 - ELECTRICAL/POWER TOP - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
At all times.

•

Set Condition:
Anytime the module senses voltage input below 10 volts (motor operating or not). After this code is set, it
becomes stored when the voltage exceeds 10.1 volts.

POSSIBLE CAUSES

LOW VOLTAGE ENGINE DTC

(A932) FUSED B(+) CIRCUIT RESISTED

SUNROOF MOTOR/MODULE

Diagnostic Test

1.

CHECK ENGINE DTC’s

NOTE: Ensure the battery is fully charged before proceeding.
With the scan tool, read ENGINE DTC’s

Are there any ENGINE BATTERY OR CHARGING SYSTEM
DTC’s present?

No

>> Go to 2

Yes

>> Refer to symptom list for problems related to ENGINE.

2.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Start the engine and run for 2 minutes.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display BATTERY VOLTAGE LOW in the Sunroof module only?

Yes

>> Go To 3

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

8N - 324

POWER TOP - ELECTRICAL DIAGNOSIS

WK

B210D-BATTERY VOLTAGE LOW – SUNROOF (CONTINUED)

3.

(A932) FUSED B(+) CIRCUIT RESISTED

Turn the ignition off.

Lower the headliner and disconnect the Sunroof Motor/Module con-
nector.

Test for a resisted (A932) Fused B(+) circuit by connecting a 12-volt
test light between the (A932) Fused B(+) circuit and the (Z914)
Ground circuit in the Sunroof Motor/Module connector. The test light
must illuminate brightly. Compare the brightness to that of a direct
connection to the battery.

Does the test light illuminate brightly?

Yes

>> Replace the Sunroof Motor/Module in accordance with

Service Information. (Refer to 8 - ELECTRICAL/POWER
TOP/MOTOR - REMOVAL)

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Test the (A932) Fused B(+) and the (Z914) Ground circuits to determine which circuit is resisted. Repair

the (A932) Fused B(+) circuit or the (Z914) Ground circuit for high resistance.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

WK

POWER TOP - ELECTRICAL DIAGNOSIS

8N - 325

B210E-BATTERY VOLTAGE HIGH

For the Power Top circuit diagram (Refer to 8 - ELECTRICAL/POWER TOP - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
At all times.

•

Set Condition:
Anytime the module senses voltage input above 16 volts. This code will become stored when the voltage
drops below 15.9 volts.

POSSIBLE CAUSES

HIGH VOLTAGE ENGINE DTC

SUNROOF MOTOR/ MODULE

Diagnostic Test

1.

CHECK ENGINE DTC’s

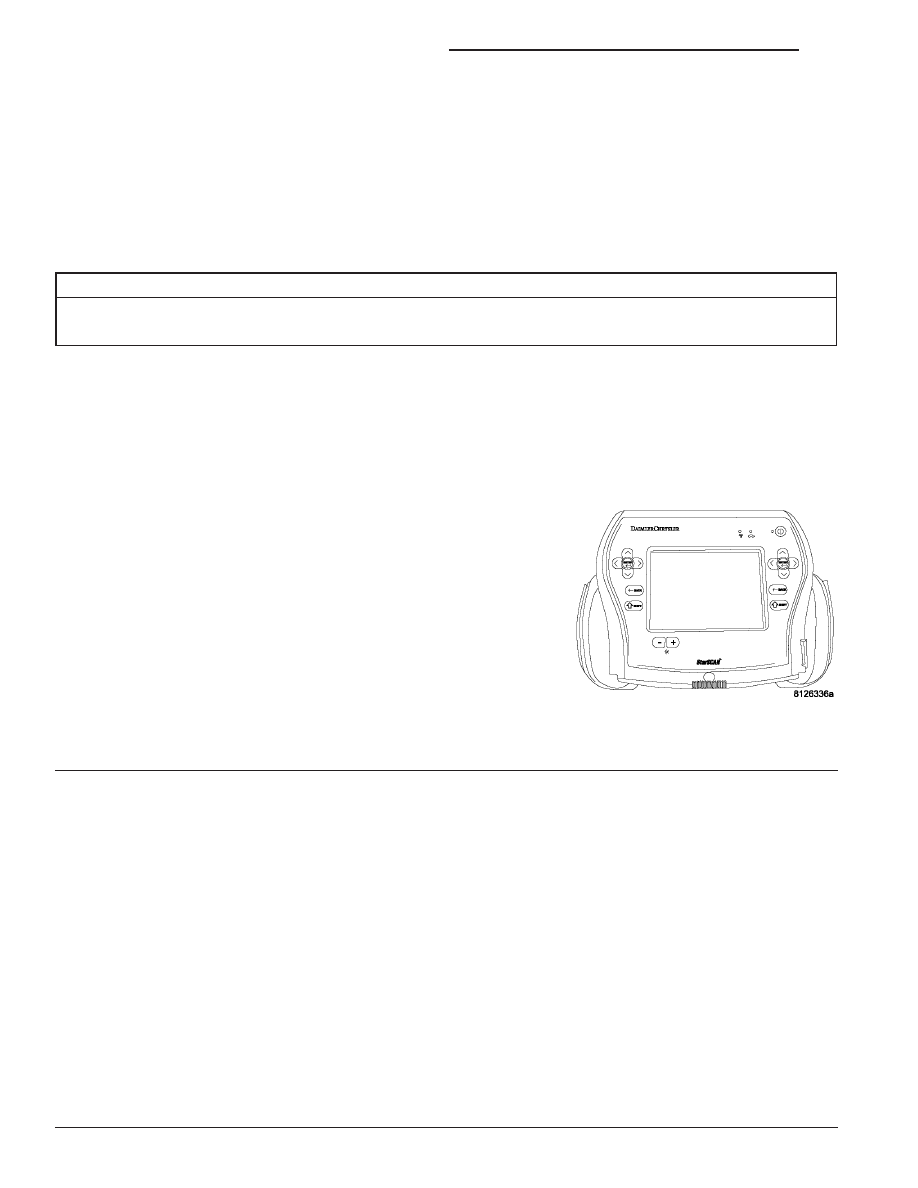

With the scan tool, read ENGINE DTC’s

Are there any ENGINE DTC’s present?

No

>> Go to 2

Yes

>> Refer to symptom list for problems related to ENGINE.

2.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Start the engine and run for 2 minutes.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display BATTERY VOLTAGE HIGH in this module only?

Yes

>> Replace the Sunroof Motor/Module in accordance with service information. (Refer to 8 - ELECTRICAL/

POWER TOP/MOTOR - REMOVAL)

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

8N - 326

POWER TOP - ELECTRICAL DIAGNOSIS

WK

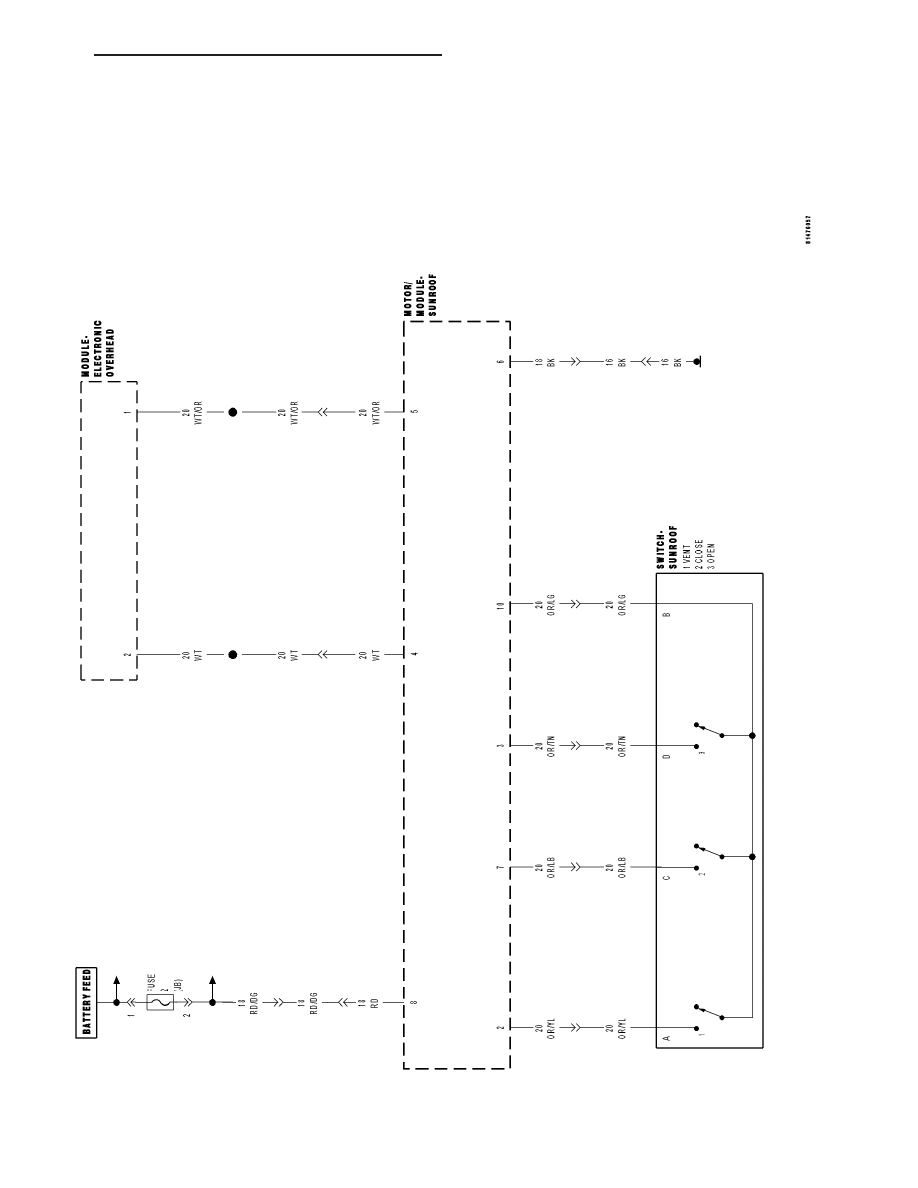

SCHEMATICS AND DIAGRAMS

WK

SUNROOF

CIRCUIT

WK

POWER TOP - ELECTRICAL DIAGNOSIS
