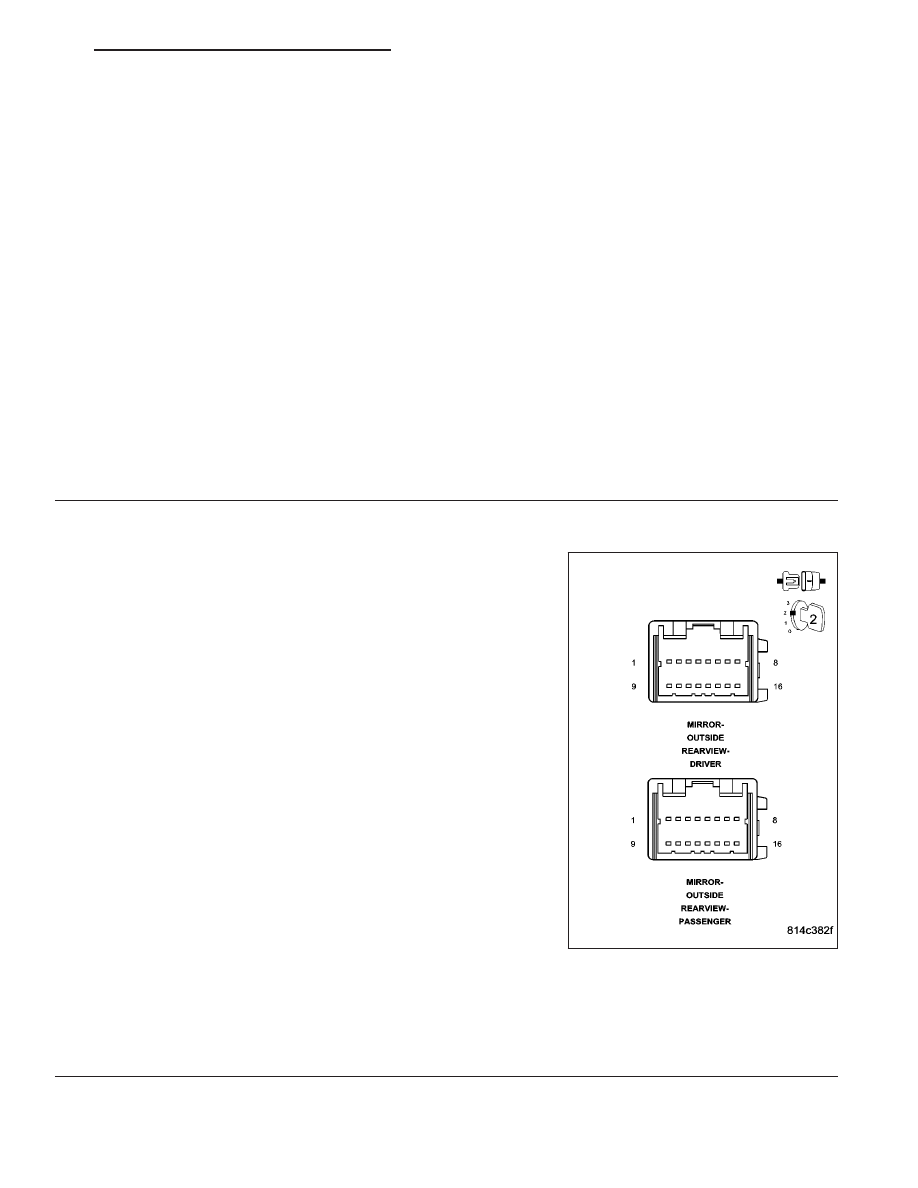

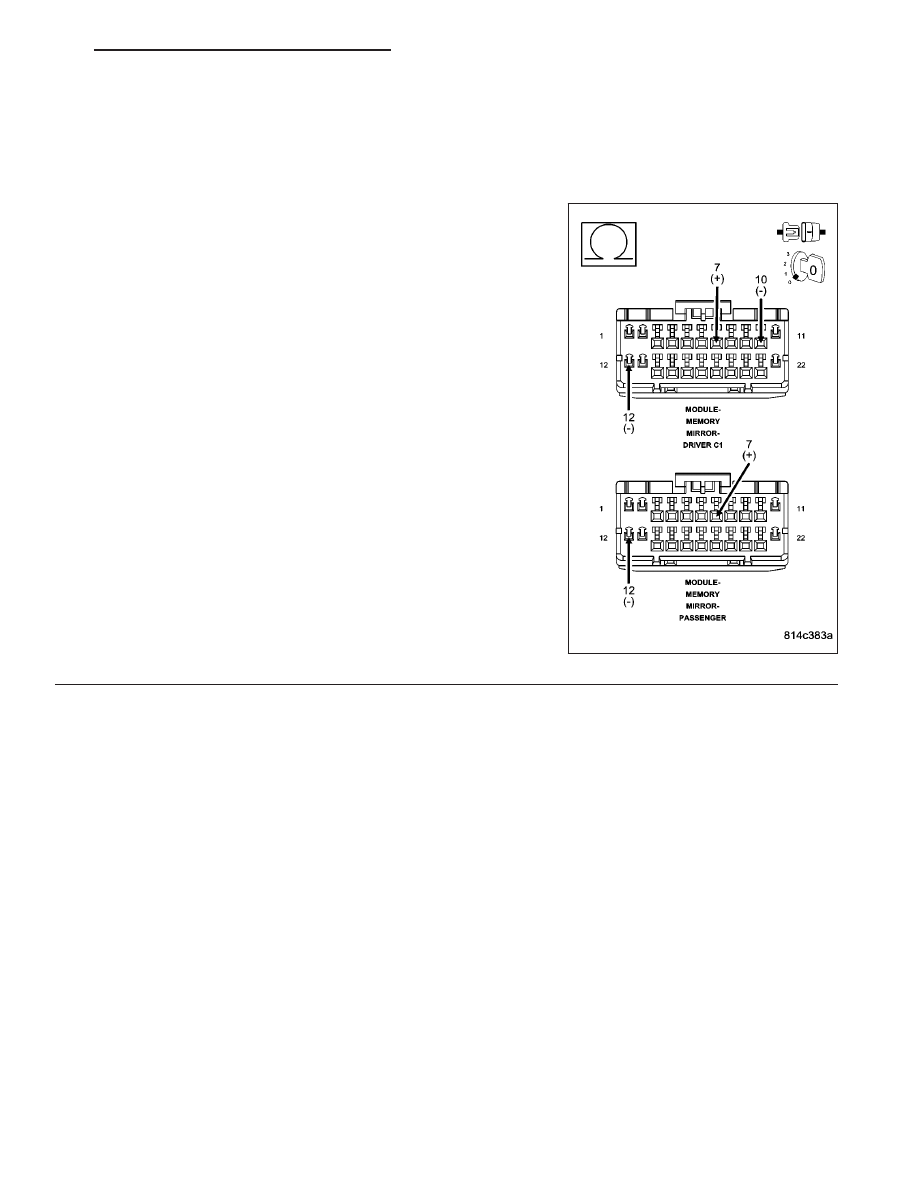

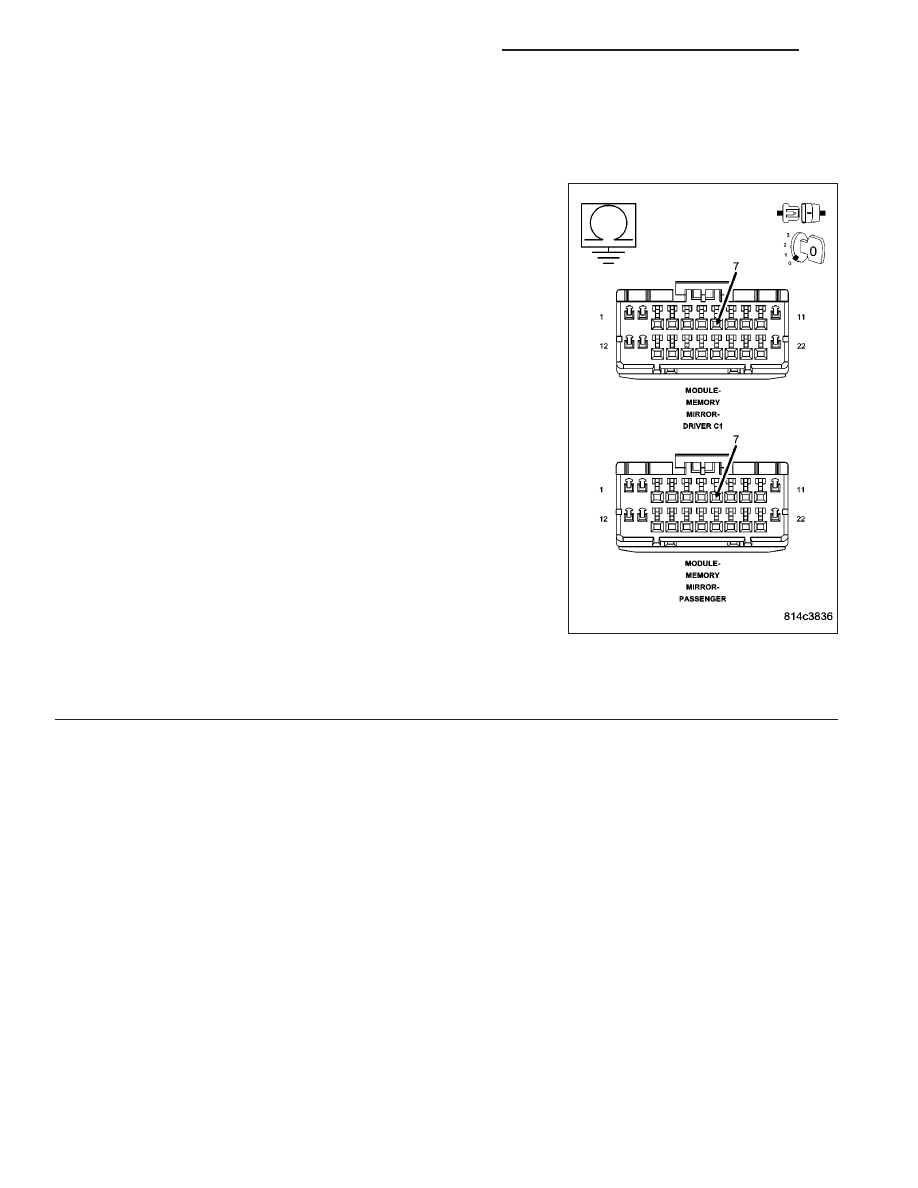

B1D0C, B1D15–MIRROR VERTICAL POSITION SENSOR INPUT CIRCUIT LOW – MEMORY MIRROR For the Power Memory Mirror System circuit diagram (Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMAT- For a complete wiring diagram Refer to Section 8W. • When Monitored: • Set Condition: Possible Causes FOR THE DRIVER MEMORY MIRROR SYSTEM: (P67) DRIVER MIRROR VERTICAL POSITION SIGNAL CIRCUIT SHORTED TO GROUND (P67) DRIVER MIRROR VERTICAL POSITION SIGNAL CIRCUIT SHORTED TO (Z911) GROUND CIRCUIT (P67) DRIVER MIRROR VERTICAL POSITION SIGNAL CIRCUIT SHORTED TO (P69) DRIVER MIRROR (P67) DRIVER MIRROR VERTICAL POSITION SIGNAL CIRCUIT SHORTED TO (C910) DRIVER MIRROR DRIVER OUTSIDE REARVIEW MIRROR SHORTED DRIVER MEMORY MIRROR MODULE FOR THE PASSENGER MEMORY MIRROR SYSTEM: (P64) PASSENGER MIRROR VERTICAL POSITION SIGNAL CIRCUIT SHORTED TO GROUND (P64) PASSENGER MIRROR VERTICAL POSITION SIGNAL CIRCUIT SHORTED TO (Z908) GROUND CIRCUIT (P64) PASSENGER MIRROR VERTICAL POSITION SIGNAL CIRCUIT SHORTED TO (P66) PASSENGER (P64) PASSENGER MIRROR VERTICAL POSITION SIGNAL CIRCUIT SHORTED TO (C917) PASSENGER PASSENGER OUTSIDE REARVIEW MIRROR SHORTED PASSENGER MEMORY MIRROR MODULE NOTE: This procedure addresses the Driver Memory Mirror system’s circuits and components and the Pas- 8N - 92 POWER MIRRORS - ELECTRICAL DIAGNOSTICS WK |
