FOG LAMP ADJUSTMENT

A properly aligned fog lamp will project a pattern on the alignment screen 100 mm (4 in.) below the fog lamp cen-
terline and straight ahead.

Rotate the adjustment screw (1) to adjust beam height
(2).

HEADLAMP

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the headlamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP
UNIT - REMOVAL).

8L - 94

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

WK

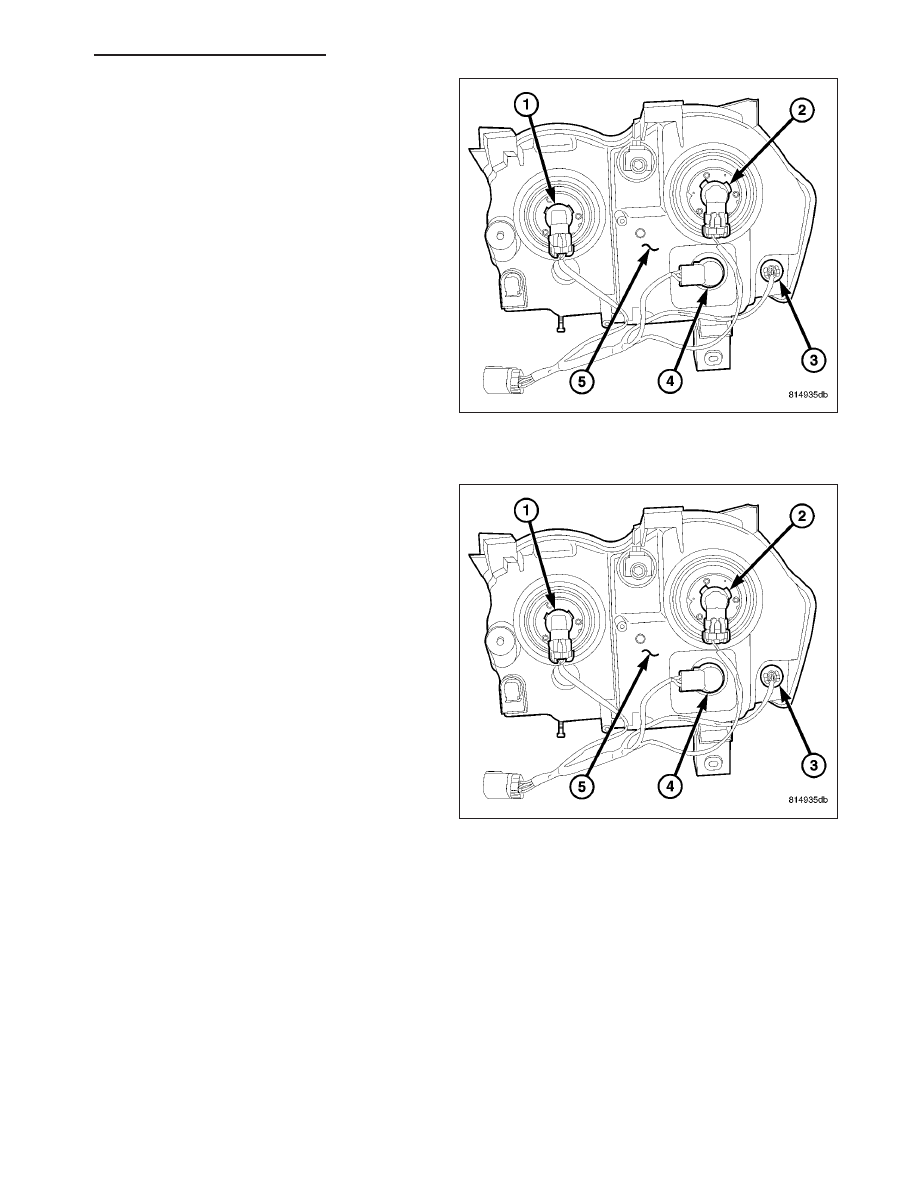

3. Turn the high or low beam lamp (1 or 2) one quar-

ter turn counter clockwise.

4. Disconnect the electrical connector from lamp.

INSTALLATION

CAUTION: Do not touch the bulb glass with fin-
gers or other oily surfaces. Reduced bulb life will
result.

1. Position the high or low beam lamp (1 or 2) into

the head lamp unit (5).

2. Position the lamp (1 or 2) in headlamp unit (5) and

turn the lamp one quarter turn clockwise.

3. Connect the lamp (1 or 2) electrical connector.

WK

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 95

4. Install the headlamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP
UNIT - INSTALLATION).

HEADLAMP UNIT

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the headlamp cover (1).

8L - 96

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

WK

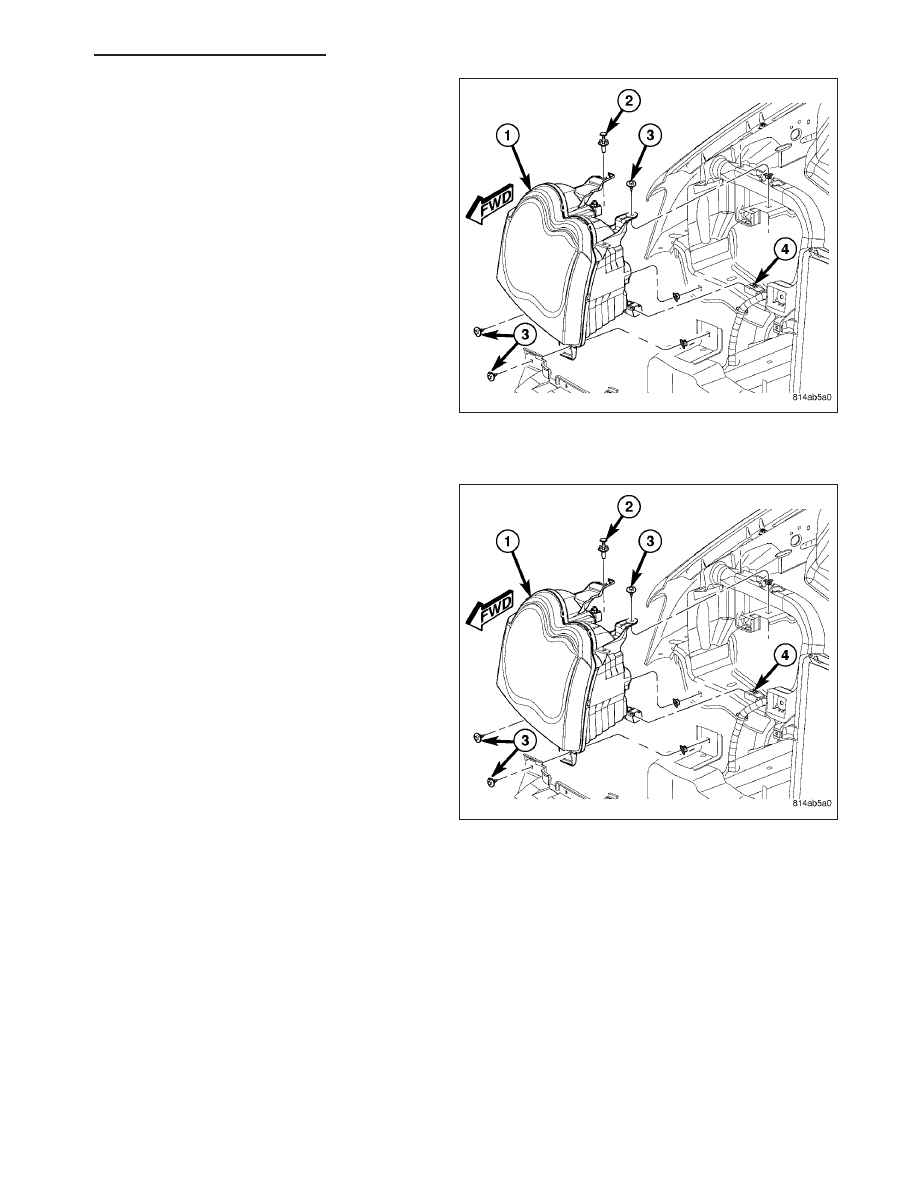

3. Remove the mounting fasteners.

4. Disconnect the headlamp unit electrical connector

(4).

5. Separate the headlamp from vehicle.

INSTALLATION

CAUTION: Do not touch the bulb glass with fin-
gers or other oily surfaces. Reduced bulb life will
result.

NOTE: If installing a new headlamp unit, transfer
all the wiring, bulbs, and sockets to the new unit.

1. Install all of the bulb sockets in headlamp (1).

2. Position the headlamp on the vehicle.

3. Connect the electrical connector (4).

4. Push the headlamp inward to secure into position.

5. Install mounting fasteners (2 & 3).
