B1644-REAR LEFT TURN CONTROL CIRCUIT HIGH (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Front Control Module detects a short to battery on the Control circuit.

Possible Causes

(L63) TURN SIGNAL CONTROL CIRCUIT

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

Clear all FCM DTC’s

Turn the Left Turn Signal on.

With the scan tool, read DTC’s.

Does the scan tool read: B1644-REAR LEFT TURN CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

2.

LEFT REAR TURN SIGNAL BULB

Turn the ignition off.

Inspect the Left Rear Turn Signal Bulb Assembly.

Is the inoperative bulb OK?

Yes

>> Go To 3

No

>> Replace the Inoperative bulb in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

8L - 34

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

WK

B1644-REAR LEFT TURN CONTROL CIRCUIT HIGH (CONTINUED)

3.

L63 LEFT TURN SIGNAL CONTROL CIRCUIT

Turn the ignition off.

Disconnect the IPM C2 connector.

Disconnect the Left Rear Tail Lamp assembly.

Measure the resistance of the (L63) Left Rear Turn Signal Control cir-
cuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (L63) Turn Signal Control circuit for an open.

Perform the BODY VERIFICATION TEST - VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES
- STANDARD PROCEDURE)

No

>> Go To 4

4.

FRONT CONTROL MODULE

Turn the ignition off.

Disconnect the Front Control Module from the PDC 49–way connector.

Measure the voltage between (L63) Left Rear Turn Signal Control cir-
cuit and ground in the PDC.

Is there any voltage present?

Yes

>> Replace the Power Distribution Center.

Perform the BODY VERIFICATION TEST - VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES
- STANDARD PROCEDURE)

No

>> Replace the Front Control Module.

Perform the BODY VERIFICATION TEST - VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES
- STANDARD PROCEDURE)

WK

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 35

B1647-REAR RIGHT TURN CONTROL CIRCUIT LOW

8L - 36

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

WK

B1647-REAR RIGHT TURN CONTROL CIRCUIT LOW (CONTINUED)

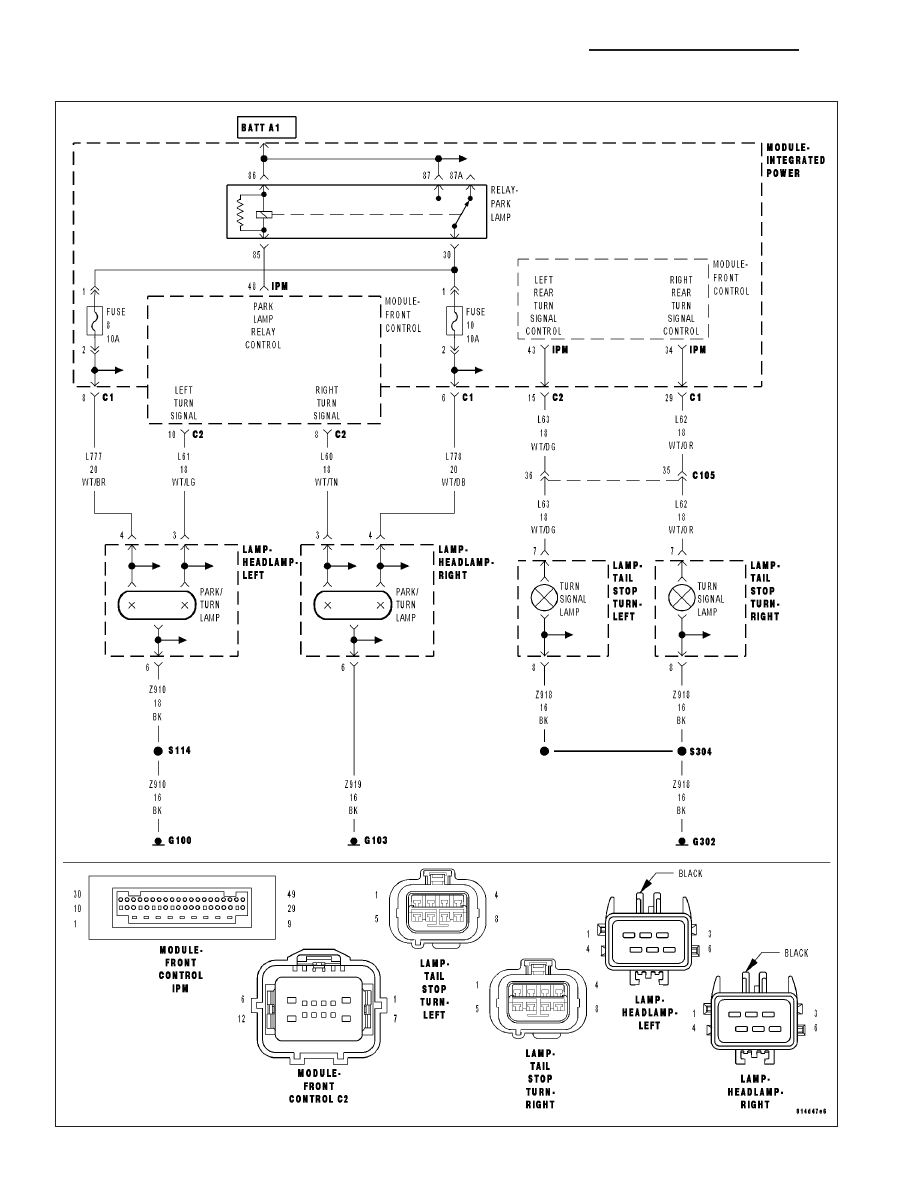

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Turn Signal activated.

•

Set Condition:

•

When the FCM detects a LOW condition.

Possible Causes

(L62) REAR RIGHT TURN SIGNAL CONTROL CIRCUIT

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Right Turn Signals on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B1647-REAR RIGHT TURN CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST-VER1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)
