B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH

8L - 22

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

WK

B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

When Monitored:
Continuously

Set Condition:
When the Front Control Module detects a short to battery on the Control circuit.

Possible Causes

(L61) TURN SIGNAL CONTROL CIRCUIT

FRONT LEFT TURN SIGNAL BULB

FRONT CONTROL MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

Clear all FCM DTC’s

Turn the Left Turn Signal on.

With the scan tool, read DTC’s.

Does the scan tool read: B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

2.

FRONT LEFT TURN SIGNAL BULB

Turn the ignition off.

Inspect the Front Left Turn Signal Bulb Assembly.

Is the inoperative bulb OK?

Yes

>> Go To 3

No

>> Replace the Inoperative bulb in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

WK

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 23

B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH (CONTINUED)

3.

L61 LEFT TURN SIGNAL CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the FCM C2 connector.

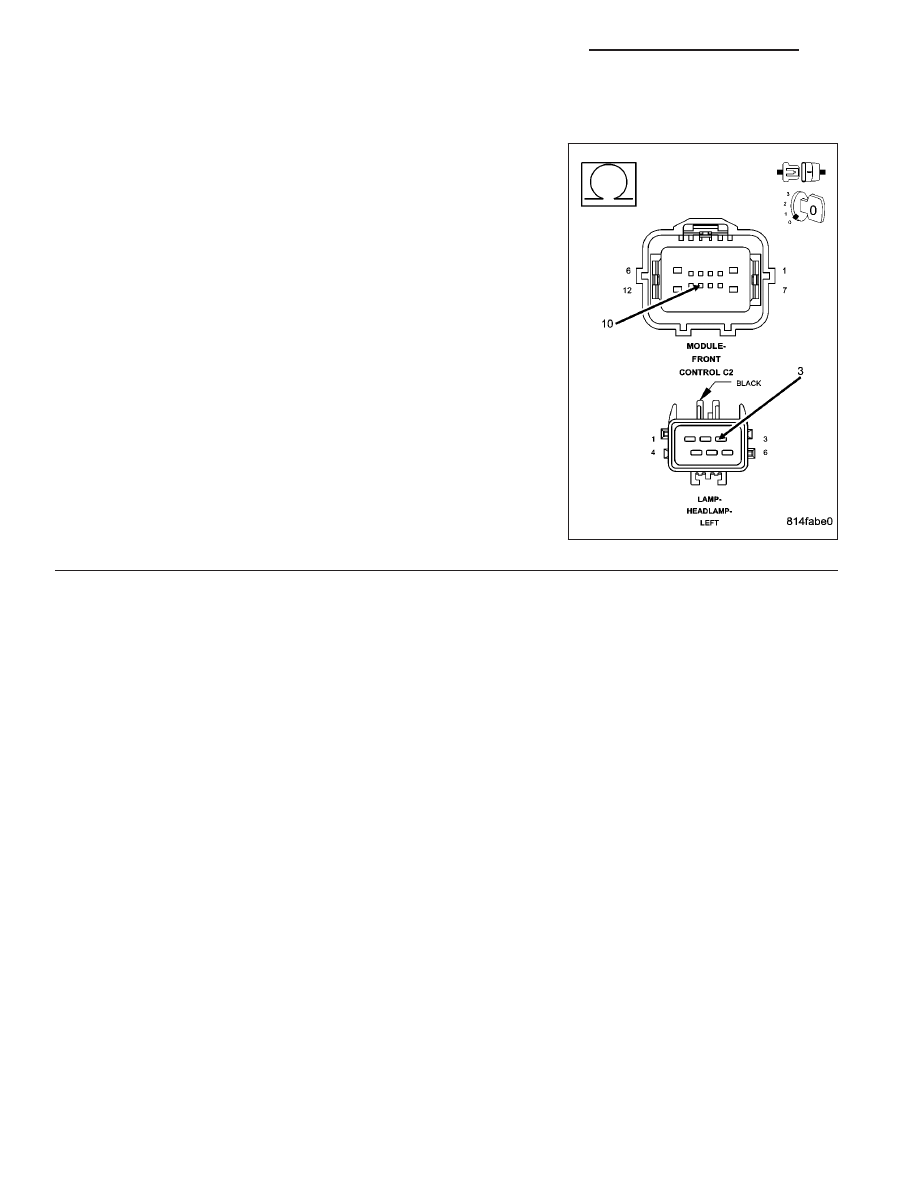

Measure the resistance of the (L61) Front Left Turn Signal Control cir-
cuit.

Is the resistance above 5.0 ohms?

No

>> Repair the (L61) Turn Signal Control circuit for an open.

Perform the BODY VERIFICATION TEST - VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES
- STANDARD PROCEDURE)

Yes

>> Replace the Front Control Module in accordance with the

service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES
- STANDARD PROCEDURE)
