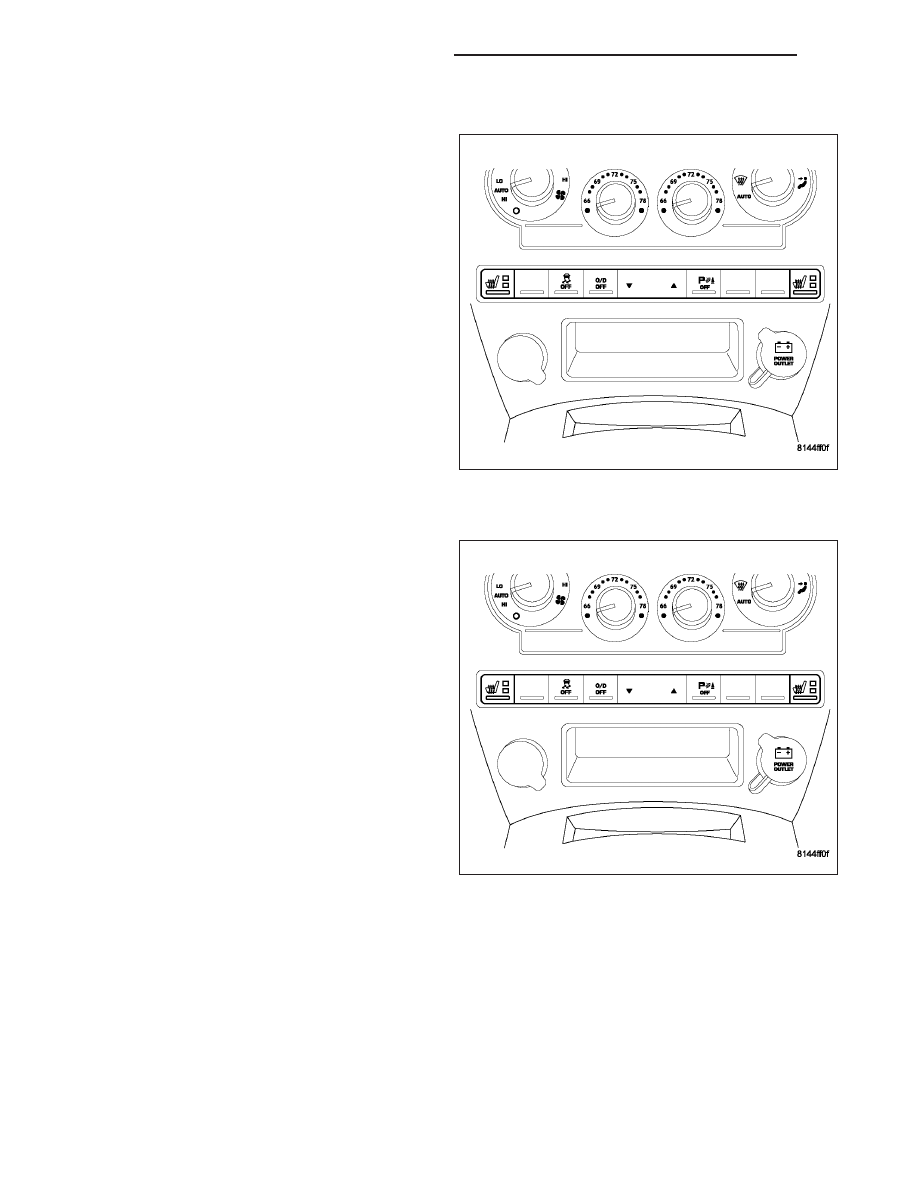

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the instrument panel center bezel, (Refer

to

23

-

BODY/INSTRUMENT PANEL/INSTRU-

MENT PANEL CENTER BEZEL - REMOVAL).

3. Remove the lower instrument panel switch pod fas-

teners.

4. Remove the lower instrument panel switch pod

from the vehicle.

INSTALLATION

NOTE: There are different instrument panel switch
pods available based on the option content of the
vehicle. Ensure the switch pod being installed
matches the vehicle options.

1. Position the lower instrument panel switch pod into

the instrument panel center bezel.

2. Install the lower instrument panel switch pod fas-

teners.

3. Install the instrument panel center bezel, (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL CENTER BEZEL - INSTALLATION).

4. Connect the battery negative cable.

5. Verify heated seat system operation.

8G - 66

HEATED SEATS - SERVICE INFORMATION

WK

B2336–HORN CONTROL CIRCUIT LOW – FCM

8H - 2

HORN - ELECTRICAL DIAGNOSTICS

WK

B2336–HORN CONTROL CIRCUIT LOW – FCM (CONTINUED)

For the Horn System circuit diagram (Refer to 8 - ELECTRICAL/HORN - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
If the Front Control Module (FCM) senses either excessively low or no voltage on the (X4) Horn Relay Control
circuit.

Possible Causes

(A43) FUSED B(+) CIRCUIT SHORTED TO GROUND

(X4) HORN RELAY CONTROL CIRCUIT SHORTED TO GROUND

(A1) / (A913) CIRCUIT OPEN TO HORN FUSE

(A43) FUSED B(+) CIRCUIT OPEN

(X4) HORN RELAY CONTROL CIRCUIT OPEN

HORN FUSE

HORN RELAY

INTEGRATED POWER MODULE (IPM)

FRONT CONTROL MODULE (FCM)

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTCs.

Operate the Horn Switch several times.

Cycle the ignition from on to off 3 times and leave on.

With the scan tool, read DTCs.

Does the scan tool display: B2336 HORN CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

WK

HORN - ELECTRICAL DIAGNOSTICS

8H - 3
