72–SHORT TOO COMPLEX (MTC) (CONTINUED)

17.

VERIFY THAT THE FAULT IS STILL PRESENT

Reconnect the A/C Heater Control C2 harness connector.

Turn the ignition on.

Actuate the Clear DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait 5 seconds and then release the A/C mode
switch.

•

When the A/C status indicator begins displaying DTCs, set the Mode switch to the floor position, simulta-
neously press the A/C mode switch and the EBL mode switch down for 5 seconds and then release the mode
switches. Stored DTCs will clear from memory in approximately two seconds.

Turn the ignition off, wait 10 seconds, and turn the ignition on.

Actuate the Actuator Circuit Test / Door Calibration Function by performing the following:

•

Turn the blower control off.

•

Press and hold the EBL mode switch down and then turn the blower control on. Continue to hold the EBL
mode switch down until the EBL status indicator begins flashing. Then, release the EBL mode switch. While
the test / function is running, the EBL status indicator will flash once per second. If the test / function passes,
the EBL status indicator will stop flashing. If the test / function fails, the A/C and EBL status indicators will flash
alternately. Allow the test / function to run to completion before proceeding.

Actuate the Display DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait 5 seconds and then release the A/C mode
switch.

NOTE: The A/C status indicator displays active DTCs when the EBL status indictor is not illuminated and
stored DTCs when the EBL status indicator is illuminated.
Read DTCs from the A/C status indictor.

Does the A/C status indicator display DTC 72?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No

>> Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-

mittent short that set the original fault. Repair as necessary. Then, if present, diagnose and repair all
other DTCs. Refer to the Table of Contents in this Section for a complete list of HVAC related symp-
toms.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

24 - 180

HVAC - ELECTRICAL DIAGNOSTICS

WK

73–AC REQUEST OUTPUT SIGNAL TOO HIGH (MTC)

WK

HVAC - ELECTRICAL DIAGNOSTICS

24 - 181

73–AC REQUEST OUTPUT SIGNAL TOO HIGH (MTC) (CONTINUED)

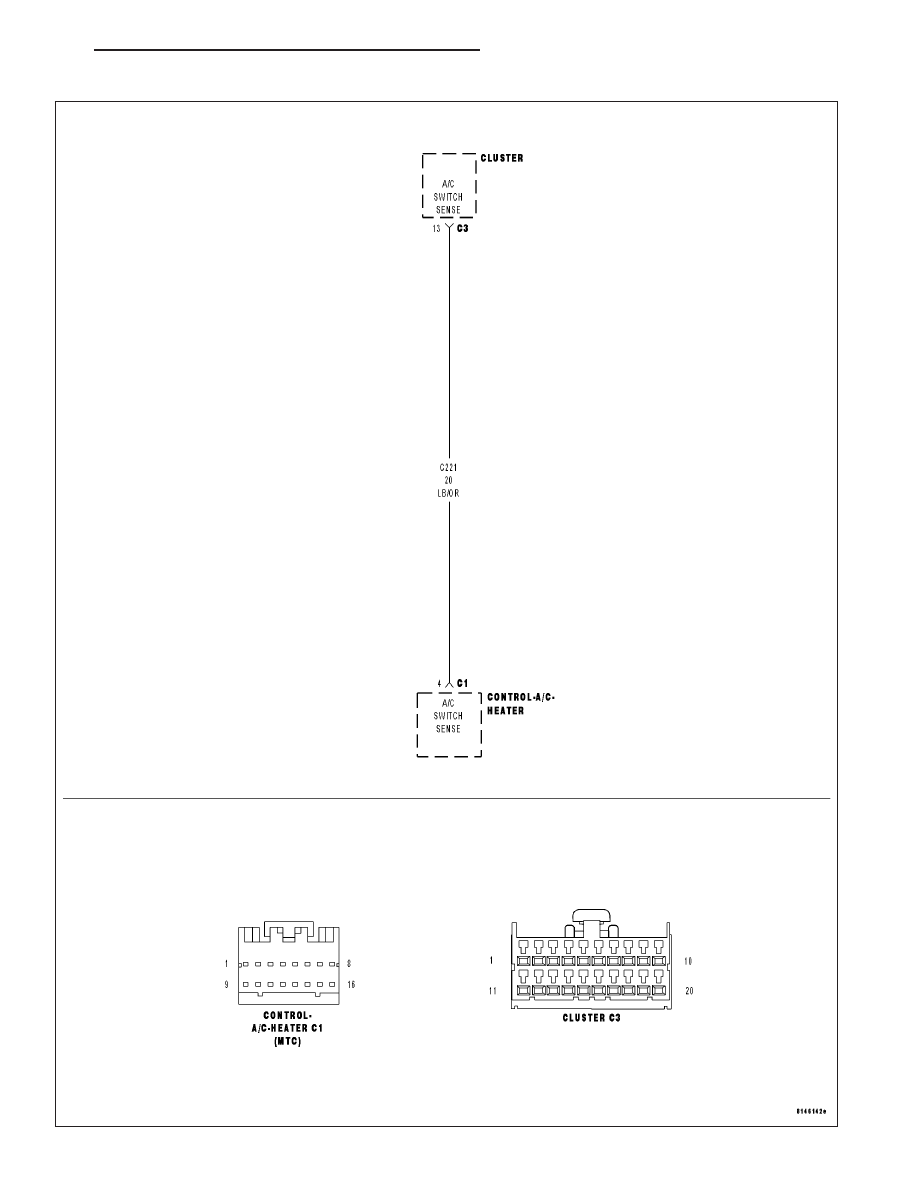

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the A/C Heater Control detects voltage above 4.49 volts on the (C221) A/C Switch Sense circuit.

Possible Causes

(C221) A/C SWITCH SENSE CIRCUIT SHORTED TO VOLTAGE

INSTRUMENT CLUSTER (CCN)

A/C HEATER CONTROL

NOTE: This DTC must be active for the results of this test to be valid. Do not perform this test if this DTC
is stored. Refer to HVAC System Test (MTC) for stored DTC test procedures.

Diagnostic Test

1.

CHECK (C221) A/C SWITCH SENSE CIRCUIT VOLTAGE AT A/C HEATER CONTROL C1 HARNESS
CONNECTOR

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

Measure the voltage of the (C221) A/C Switch Sense circuit.

Is the voltage above 5.2 volts?

Yes

>> Go To 2

No

>> Replace the A/C Heater Control in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

24 - 182

HVAC - ELECTRICAL DIAGNOSTICS

WK

73–AC REQUEST OUTPUT SIGNAL TOO HIGH (MTC) (CONTINUED)

2.

CHECK (C221) A/C SWITCH SENSE CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Instrument Cluster C3 harness connector.

Turn the ignition on.

Measure the voltage of the (C221) A/C Switch Sense circuit.

Is the voltage above 0.2 volts?

Yes

>> Repair the (C221) A/C Switch Sense circuit for a short to

voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Replace the Instrument Cluster (CCN) in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).
