7. Remove the headrest.

8. Separate the j-straps (1 & 2) and pull cover up

over frame and remove cushion.

9. Remove the headrest sleeves and remove the

cover.

INSTALLATION

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Position the seat back cover over the seat back

frame and install the headrest sleeves.

3. Position the seat back cushion on the frame and

position the cover over the cushion.

4. Connect the j-straps (1 & 2).

5. Install the seat back bolts and tighten to 40 N·m

(30 ft. lbs.).

23 - 154

SEATS

WK

6. Position the front seat belt buckle lower anchor

onto the stud near the rear of the inboard seat
cushion frame. Be certain the anti-rotation tab on
the anchor is engaged in the clearance hole of the
frame.

7. Tighten the nut to 43 N·m (32 ft. lbs.)

8. Install the side shields (2) and install the screws.

9. Install the lumbar and recliner handles (1 & 4).

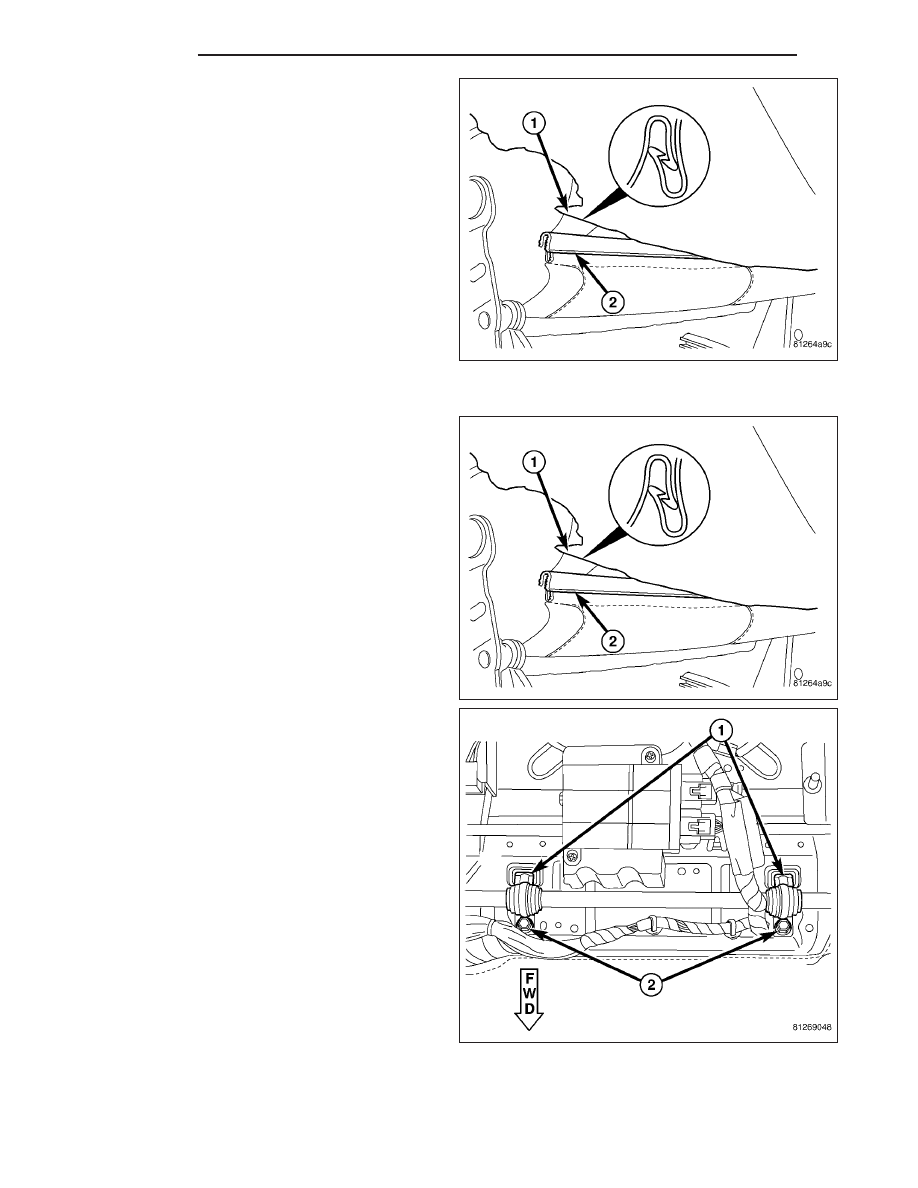

CUSHION/COVER-CUSHION - FRONT

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Move the seat to the forward position and discon-

nect and isolate the batter negative cable.

3. Remove the bolts (2) and the clamps (1) and

remove the seat cushion.

4. Disconnect the electrical connector, if equipped.

WK

SEATS

23 - 155

5. Separate the j-straps (1 & 2) and seat cushion

cover and foam.

INSTALLATION

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Position the cushion cover and foam over the seat

pan and connect the j-straps (1 & 2).

3. Position the seat cushion assembly onto the seat

frame and install the clamps (1).

4. Connect the wire harness to the seat cushion pan,

if equipped.

5. Install the bolts (2) and tighten to 10 N·m (90 in.

lbs.).

6. Connect battery negative cable.

23 - 156

SEATS

WK

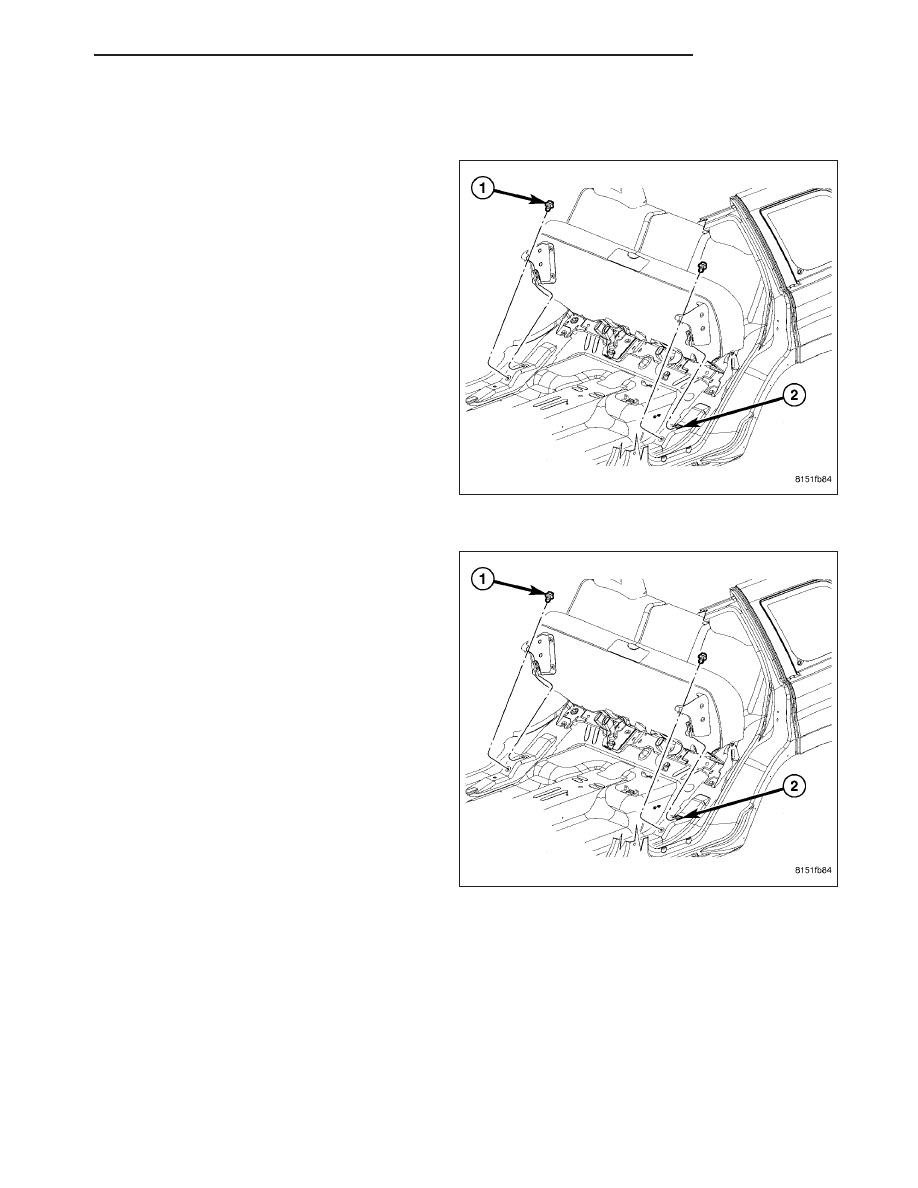

CUSHION-REAR SEAT

REMOVAL

1. Remove the two mounting bolts (1), one from each

side of the vehicle.

2. Slide the rear seat cushion forward to release the

hooks (2) from the body pan.

INSTALLATION

1. Tuck the rear of the seat cushion underneath the

seat back and as you are doing so, make sure the
hooks are sliding into the slots in the body (2).

2. Install the two bolts to the rear seat cushion.

Tighten to 50 N·m (37 ft. lbs.).

WK

SEATS

23 - 157
