EXTERIOR

TABLE OF CONTENTS

page

page

BODY SIDE MOLDINGS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 54

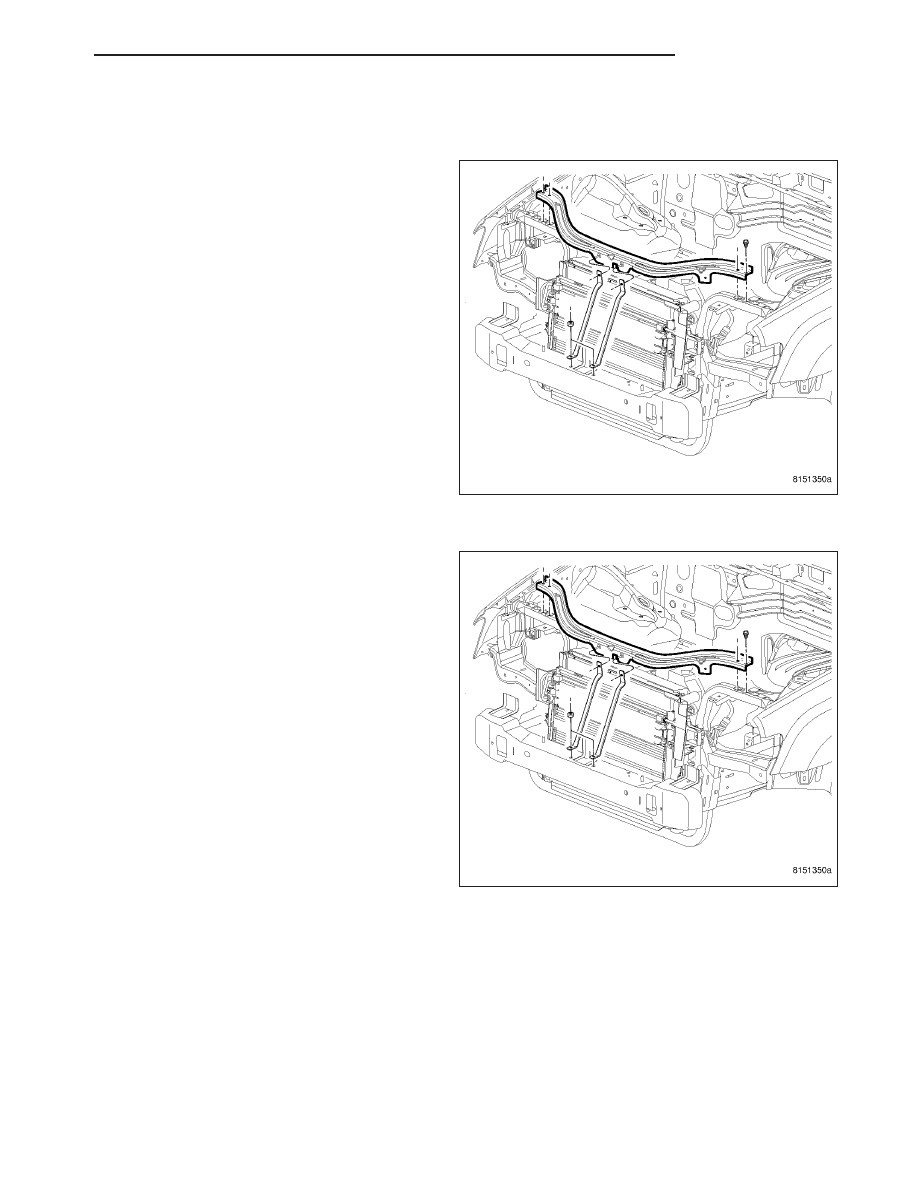

CROSSMEMBER-RADIATOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 55

FENDER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 59

GRILLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 62

LINER-FENDER & QUARTER PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 63

MIRROR-OUTSIDE REARVIEW

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 64

PANEL-COWL TOP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 65

RACK-LUGGAGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 66

BODY SIDE MOLDINGS

REMOVAL

1. Apply a length of masking tape on the body, parallel to the top edge of the molding to use as a guide, if nec-

essary.

2. Warm the effected adhesive type molding and body metal to approximately 38°C (100°F) using a suitable heat

lamp or heat gun.

3. Pull stick-on molding from painted surface.

INSTALLATION

1. Clean body surface with MOPAR

T

Super Kleen solvent or equivalent. Wipe surface dry with lint free cloth.

2. Remove protective cover from tape on back of molding. Apply molding to body below the masking tape guide.

3. Remove masking tape guide and firmly press molding to body surface to assure adhesion.

23 - 54

EXTERIOR

WK

CROSSMEMBER-RADIATOR

REMOVAL

1. Remove the grill assembly, (Refer to 23 - BODY/

EXTERIOR/GRILLE - REMOVAL).

2. Remove the front hood seal.

3. Remove the center brace mounting nuts and

remove hood latch.

4. Remove the outer crossmember mounting bolts.

5. Remove crossmember.

INSTALLATION

1. Install upper crossmember.

2. Install outer mounting bolts and tighten.

3. Install nuts attaching latch to radiator crossmember

support. Tighten nuts to 11 N·m (8 ft. lbs.) torque.

4. Install grill assembly, (Refer to 23 - BODY/EXTERI-

OR/GRILLE - INSTALLATION).

5.

6. Check hood fit and adjust if required. (Refer to 23 -

BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

7. Install hood seal.

WK

EXTERIOR

23 - 55

FENDER

REMOVAL

1. Mark fender location.

2. Remove wheel if necessary.

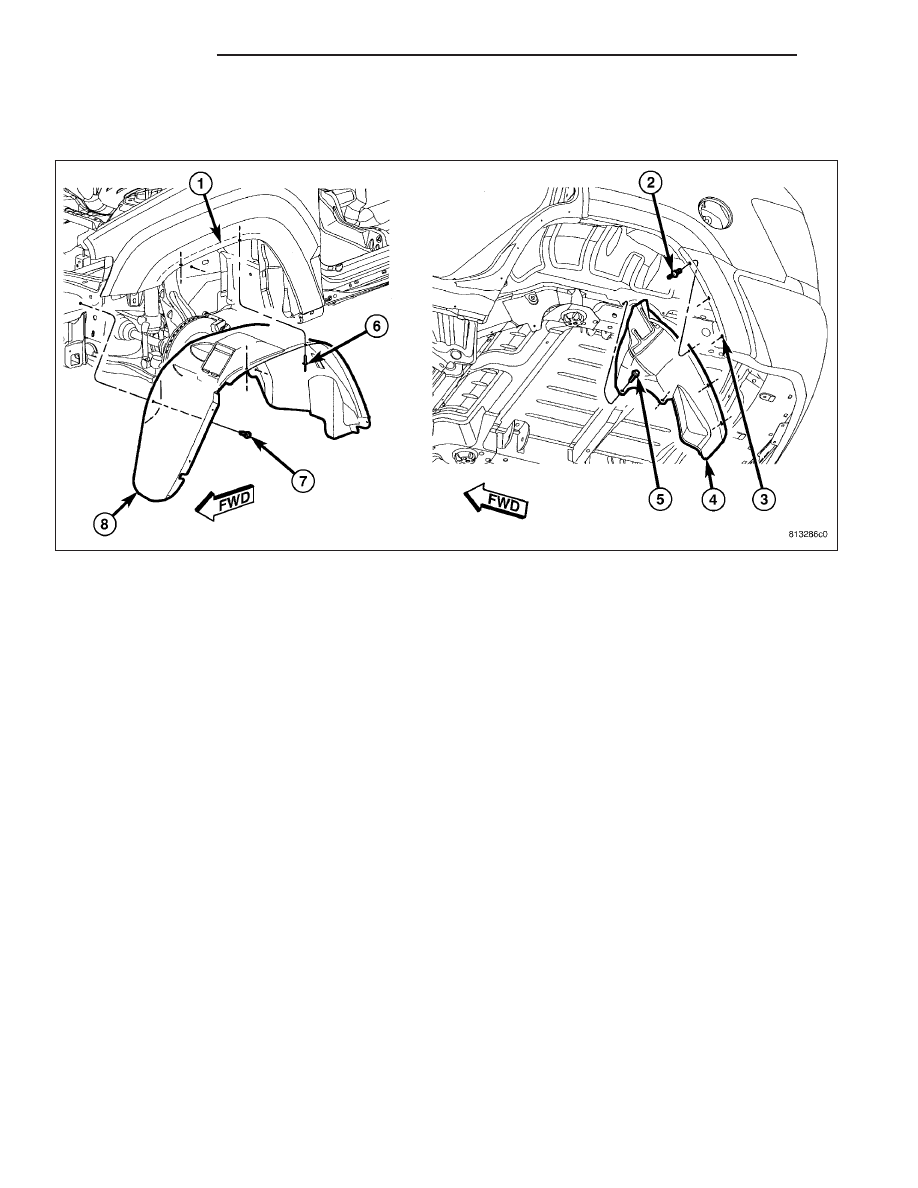

3. Remove wheel liner, (Refer to 23 - BODY/EXTERIOR/LF WHEELHOUSE SPLASH SHIELD - REMOVAL).

4. Remove front fascia as necessary, (Refer to 13 - FRAME & BUMPERS/BUMPERS/FRONT FASCIA -

REMOVAL).

23 - 56

EXTERIOR

WK

5. Remove front lower mounting bolts.

6. Loosen rocker panel cover as necessary.

7. Remove rear lower mounting bolts.

WK

EXTERIOR

23 - 57
