C1507–RIGHT FRONT TIRE PRESSURE TRIGGER MODULE PERFORMANCE (CONTINUED)

6.

(Z924) GROUND CIRCUIT(S) OPEN OR HIGH RESISTANCE

Using a 12–volt test light connect to 12 volts, check each of the (Z924)
Ground circuit(s).

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery.

Is the test light illuminated and bright?

Yes

>> Go to 7

No

>> Repair the (Z924) Ground circuit(s) for an open circuit or

high resistance.

7.

TIRE PRESSURE TRIGGER MODULE

Turn the ignition off.

Replace the appropriate Tire Pressure Trigger Module in accordance with the Service Information.

With the scan tool, clear DTCs in the Wireless Control Module (SKREEM).

Test Drive the vehicle for a minimum of 10 minutes with vehicle speed greater than 15 m.p.h.

With the scan tool, select View DTCs in the Wireless Control Module (SKREEM).

Does the DTC reset or is the status Active for this DTC?

Yes

>> Go to 8

No

>> Test Complete.

8.

WIRELESS CONTROL MODULE (SKREEM)

View repair.

Repair

Replace the Wireless Control Module (SKREEM) in accordance with the Service Information.

9.

INTERMITTENT TIRE PRESSURE TRIGGER MODULE DTC

The conditions necessary to set this DTC are not present at this time.

Using the wiring schematic as a guide, inspect the wiring and connectors relative to this circuit.

Refer to any Technical Service Bulletins that may apply to this condition.

With the scan tool, clear DTCs in the Wireless Control Module (SKREEM).

Test Drive the vehicle for a minimum of 10 minutes with vehicle speed greater than 15 m.p.h.

With the scan tool, select View DTCs in the Wireless Control Module (SKREEM).

Does the DTC reset or is the status Active for this DTC?

Yes

>> Return to the first step of this test and perform the diagnostic procedure.

No

>> Test complete.

22 - 56

TIRES/WHEELS

WK

C1509–RIGHT REAR TIRE PRESSURE TRIGGER MODULE PERFORMANCE

WK

TIRES/WHEELS

22 - 57

C1509–RIGHT REAR TIRE PRESSURE TRIGGER MODULE PERFORMANCE (CONTINUED)

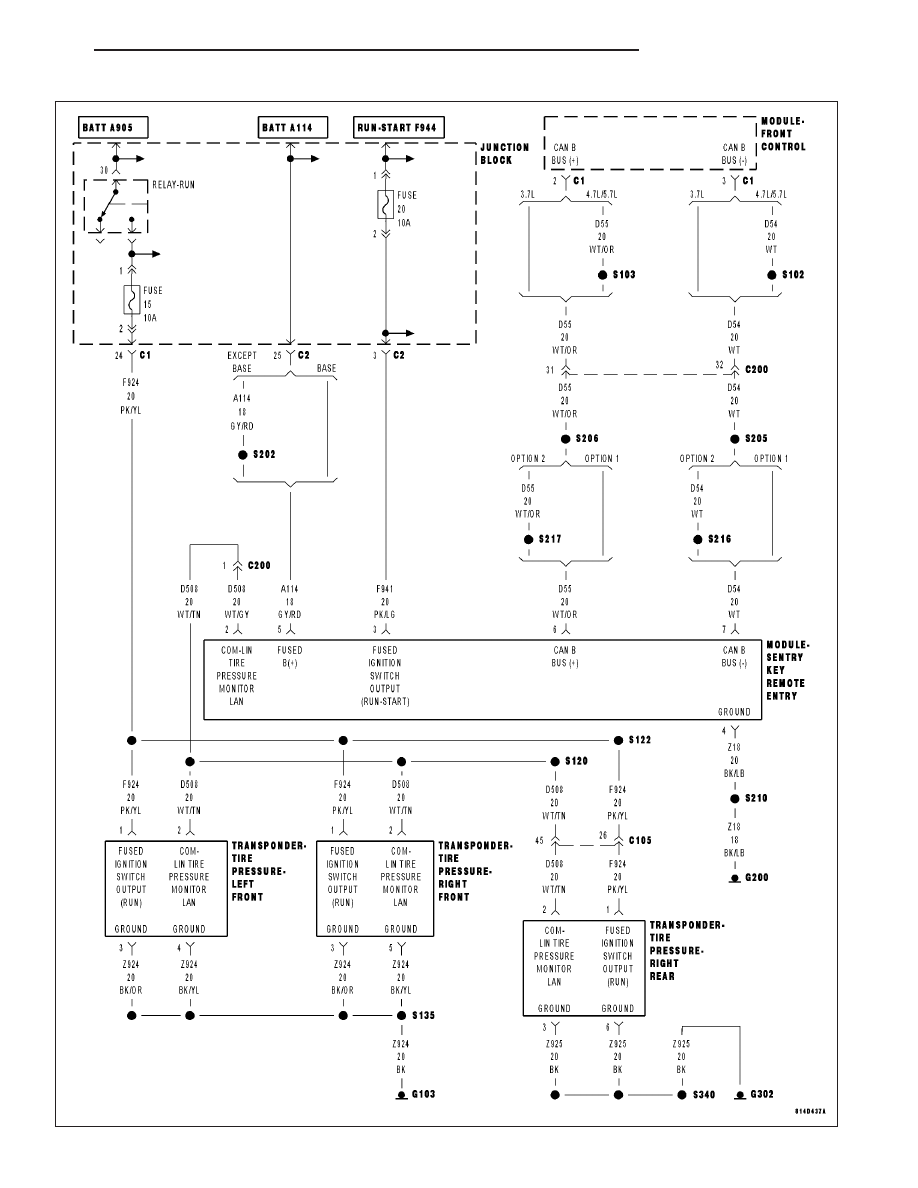

For a complete wiring diagram Refer to Section 8W

Theory of Operation

The Tire Pressure Trigger Module is used to automatically learn the location of each wheel sensor on the vehicle.
The module is controlled and activated in sequence by the Wireless Control Module (SKREEM) over a LIN bus.
When activated, the module will generate a 125 KHz signal of sufficient field strength to trigger the tire pressure
sensor and force a RF transmission from the sensor.

•

When Monitored:
Continuously.

•

Set Condition:
The WCM (SKREEM) will monitor the messages from each Tire Pressure Trigger Module over the LIN bus. If
any of the messages are not received, or are received other than as expected, a DTC will set. When the
condition is corrected, or is no longer detected, as acknowledged via a LIN bus message, the WCM will reset
the appropriate trigger module fault status.

Possible Causes

INTERMITTENT TIRE PRESSURE TRIGGER MODULE PERFORMANCE DTC

(D508) COM - LIN TIRE PRESSURE MONITOR LAN CIRCUIT SHORT TO VOLTAGE

(D508) COM - LIN TIRE PRESSURE MONITOR LAN CIRCUIT SHORT TO GROUND

(D508) COM - LIN TIRE PRESSURE MONITOR LAN CIRCUIT OPEN OR HIGH RESISTANCE

(F924) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT OPEN OR HIGH RESISTANCE

(Z925) GROUND CIRCUIT(S) OPEN OR HIGH RESISTANCE

TIRE PRESSURE TRIGGER MODULE

WIRELESS CONTROL MODULE (SKREEM)

Diagnostic Test

1.

DTC STATUS IS ACTIVE

Turn the ignition on.

With the scan tool, select View DTCs in the Wireless Control Module (SKREEM).

Is the DTC status Active at this time?

Yes

>> Go to 2

No

>> Go to 9

22 - 58

TIRES/WHEELS

WK

C1509–RIGHT REAR TIRE PRESSURE TRIGGER MODULE PERFORMANCE (CONTINUED)

2.

(D508) COM - LIN TIRE PRESSURE MONITOR LAN CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Tire Pressure Transponder harness connector.

Disconnect the Sentry Key Remote Entry Module harness connector.

Turn the ignition on.

Measure the voltage of the (D508) COM - LIN Tire Pressure Monitor
LAN circuit.

Is there any voltage present?

Yes

>> Repair the (D508) COM - LIN Tire Pressure Monitor LAN

circuit for a short to voltage.

No

>> Go to 3

3.

(D508) COM - LIN TIRE PRESSURE MONITOR LAN CIRCUIT SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the (D508) COM - LIN
Tire Pressure Monitor LAN circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (D508) COM - LIN Tire Pressure Monitor LAN

circuit for a short to ground.

No

>> Go to 4
