15. Install the input gear and low range planetary

assembly (1) into the front housing.

16. Install the retaining ring (2) holding the input gear

assembly into the front housing.

17. Install the new input shaft seal with Installer 9672

and Handle C-4171.

18. Install the shift sector (2) into the front housing

(1).

21 - 1038

TRANSFER CASE - NV245 - SERVICE INFORMATION

WK

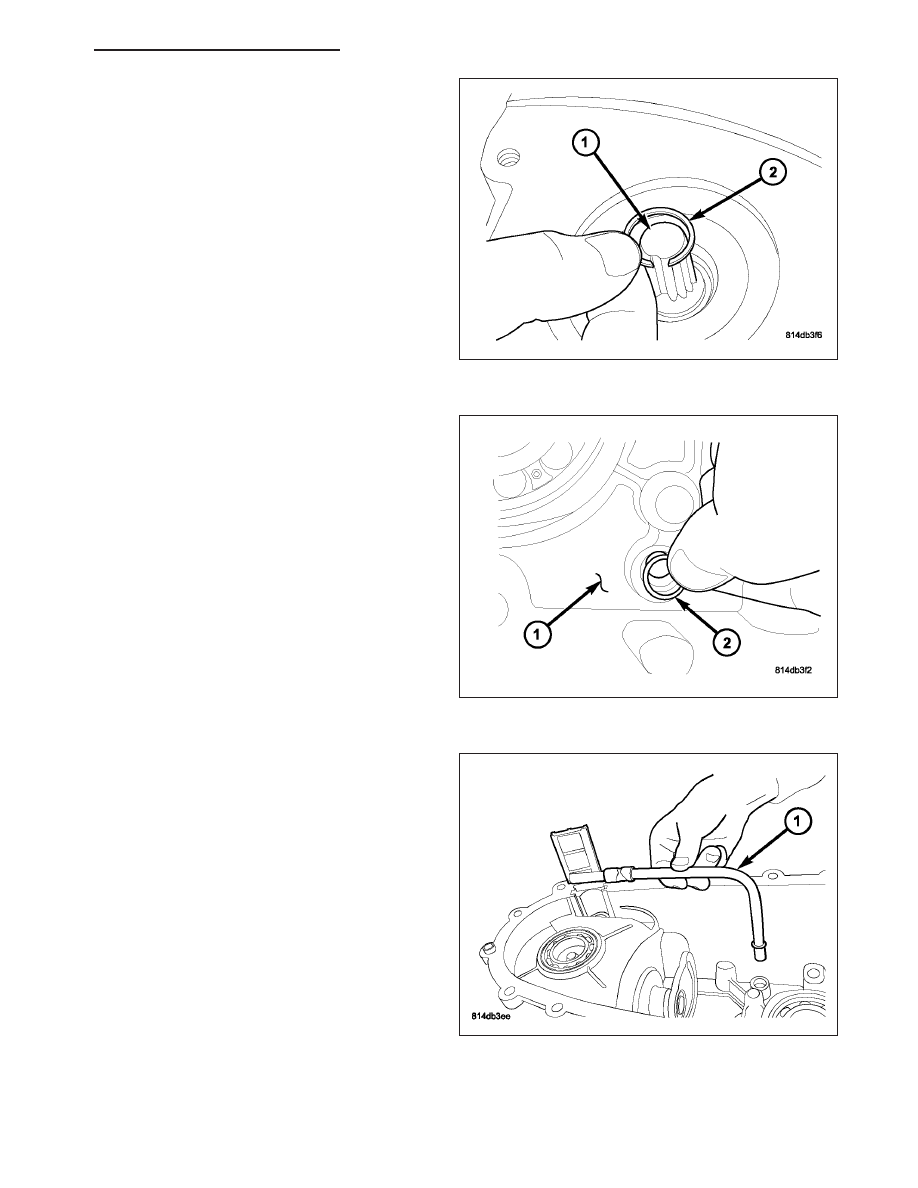

19. Install the retaining ring (2) onto the shift sector

shaft (1).

20. Install the oil pick-up tube o-ring (2) into the rear

housing (1).

21. Prime the oil pickup tube by pouring a little oil into

the tube before installation.

22. Install the oil pick-up tube and screen (1) into the

rear housing.

WK

TRANSFER CASE - NV245 - SERVICE INFORMATION

21 - 1039

23. Install a new front output shaft seal with Installer

6560.

24. Install the front output shaft (2) into the front

housing (1) and the front output shaft front
bearing.

25. Install the retaining ring (2) onto the front output

shaft (1).

26. Install the range fork (1) and range hub (2) as one

into the input gear/low range planetary.

21 - 1040

TRANSFER CASE - NV245 - SERVICE INFORMATION

WK

27. Lubricate mainshaft splines with recommended

transmission fluid.

NOTE: Replace the mode hub retainer if the legs
were distorted during removal.

28. Install the mode hub retainer (1) onto the mode

hub (2).

29. Install the mode hub (2) and mode hub retainer

onto the differential assembly (1). Make sure the
retainer is fully seated onto the differential.

30. Install the differential assembly (1) onto the main-

shaft (2).

WK

TRANSFER CASE - NV245 - SERVICE INFORMATION

21 - 1041
