4. Start front output shaft bearing in the front housing.

Using Installer 8152 (2), inverted, and Handle
C-4171 (1), seat the bearing in the front housing
(3).

5. Remove the rear output shaft bearing from the rear

case using Installer 5066 and Handle C-4171.

6. Install the rear output shaft bearing into the rear

housing (3) using Installer 8152 (2), inverted, and
Handle C-4171 (1).

7. Install the input gear (2) into the front housing (1).

8. Install the new input shaft seal with Installer 9672

and Handle C-4171.

21 - 1002

TRANSFER CASE - NV140 - SERVICE INFORMATION

WK

9. Install a new front output shaft seal with Installer

6560.

10. Install the front output shaft (2) into the front

housing (1) and the front output shaft front
bearing.

11. Install the retaining ring (2) onto the front output

shaft (1).

12. Lubricate mainshaft splines with recommended

transmission fluid.

NOTE: Replace the mode hub retainer if the legs
were distorted during removal.

13. Install the mode hub retainer (1) onto the mode

hub (2).

WK

TRANSFER CASE - NV140 - SERVICE INFORMATION

21 - 1003

14. Install the mode hub (2) and mode hub retainer

onto the differential assembly (1). Make sure the
retainer is fully seated onto the differential.

15. Install the differential assembly (1) onto the main-

shaft (2).

16. Install the differential snap-ring (1).

21 - 1004

TRANSFER CASE - NV140 - SERVICE INFORMATION

WK

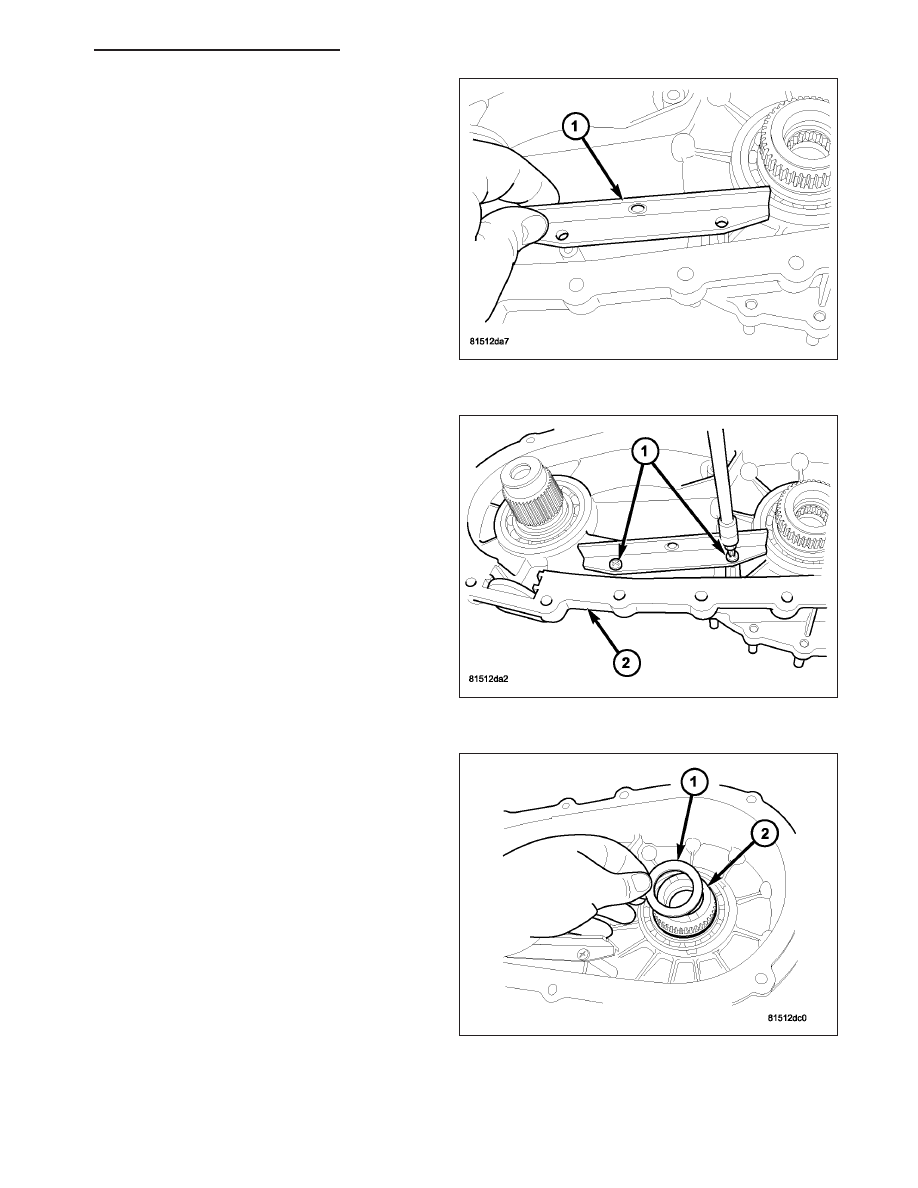

17. Install the drive chain guide (1) onto the transfer

case.

18. Install the screws (2) to hold the chain guide rail

(1) to the front housing. Tighten the screws to 5-8
N·m (44-71 in.lbs.).

19. Install the input gear thrust washer (1) onto the

input gear (2).

WK

TRANSFER CASE - NV140 - SERVICE INFORMATION

21 - 1005
