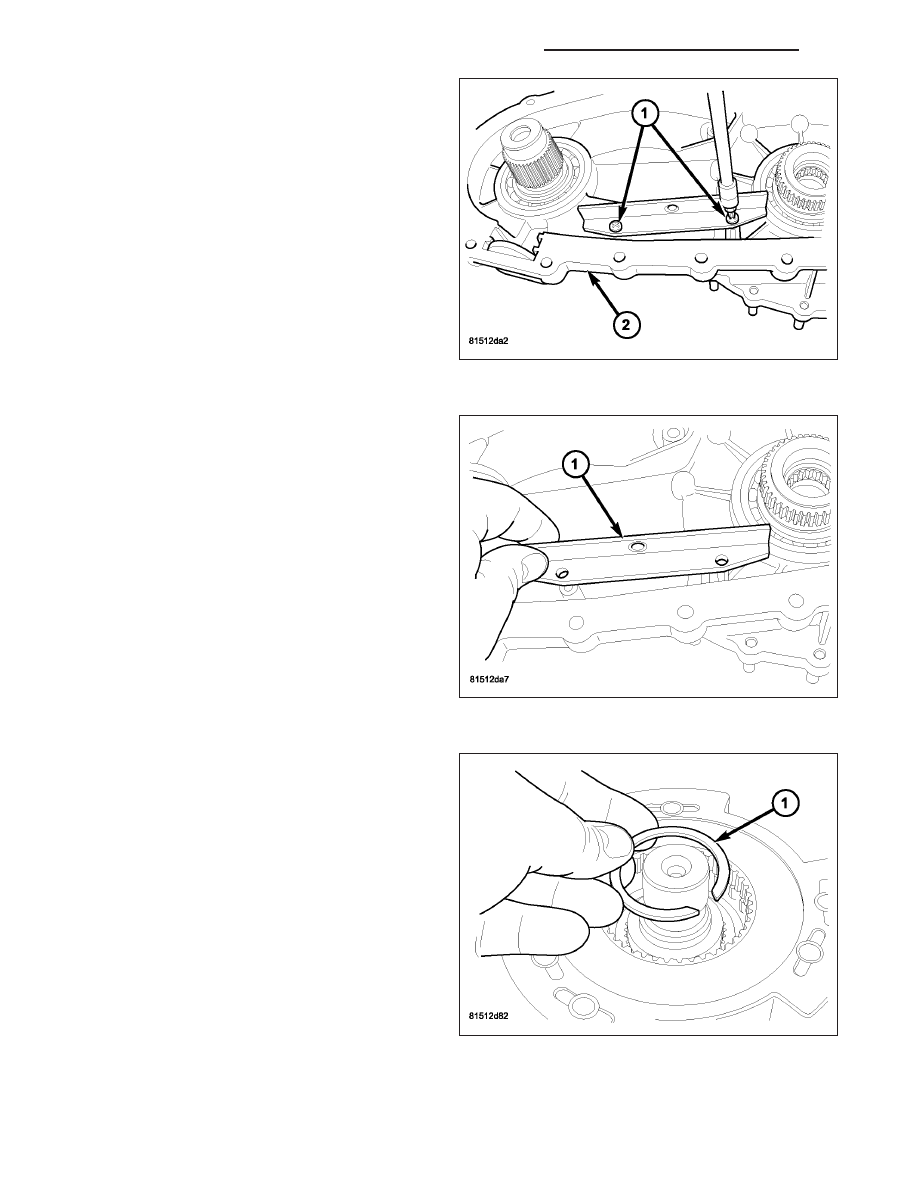

16. Remove the screws (2) holding the chain guide

rails (1) to the front housing.

17. Remove the drive chain guide (1) from the trans-

fer case.

18. Remove the differential snap-ring (1).

21 - 998

TRANSFER CASE - NV140 - SERVICE INFORMATION

WK

19. Remove the differential assembly (1) from the

mainshaft (2).

20. Remove the mode hub (2) and mode hub retainer

from the differential assembly (1).

21. Remove the mode hub retainer (1) from the mode

hub (2).

WK

TRANSFER CASE - NV140 - SERVICE INFORMATION

21 - 999

22. Remove the retaining ring (2) from the front out-

put shaft (1).

23. Remove the front output shaft (2) from the front

housing (1) and the front output shaft front bear-
ing.

24. Remove the front output shaft seal with a suitable

pry tool or a screw mounted in a slide hammer.

25. Remove the input shaft seal with a suitable pry

tool or a screw mounted in a slide hammer.

26. Remove the input gear (2) from the front housing

(1).

21 - 1000

TRANSFER CASE - NV140 - SERVICE INFORMATION

WK

ASSEMBLY

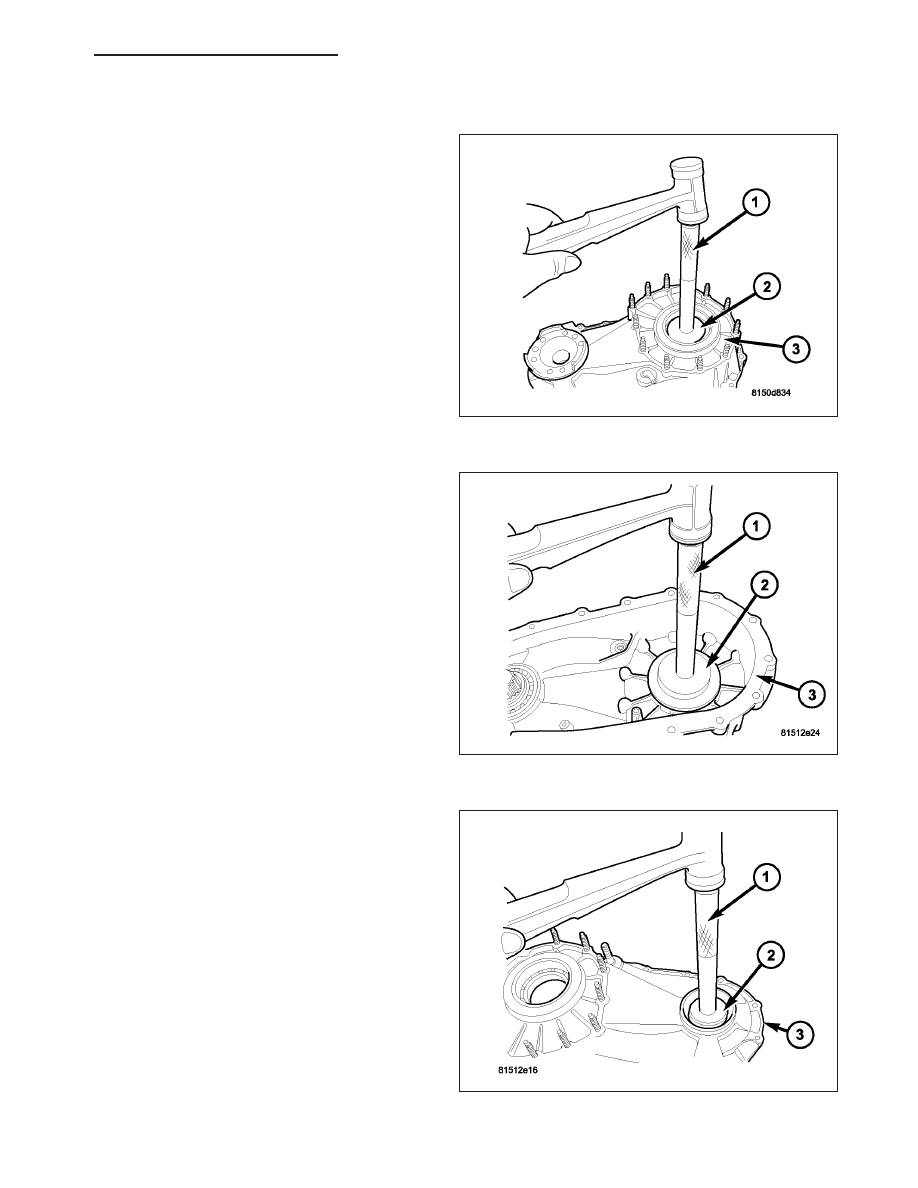

1. Remove the input shaft bearing from the front

housing (3) with Handle C-4171 (1) and Installer
8693A (2).

.

2. Install the input gear bearing into the front housing

(3) using Installer 8152 (2), inverted, and Handle
C-4171 (1).

3. Using Installer 7829A (2) and Handle C-4171 (1),

remove front output shaft bearing from the front
housing (3).

WK

TRANSFER CASE - NV140 - SERVICE INFORMATION

21 - 1001
