C1049-RIGHT REAR WHEEL PRESSURE PHASE MONITORING (CONTINUED)

5.

CHECK THE (B1) RIGHT REAR WSS SIGNAL VOLTAGE AT THE ANTI-LOCK BRAKE MODULE HARNESS
CONNECTOR

Turn the ignition off.

Turn the ignition on.

While back probing, measure the voltage between the (B1) Right Rear
WSS Signal circuit at the Anti-Lock Brake Module harness connector
and chassis ground.

Slowly rotate the wheel by hand.

Did the (B1) Right Rear WSS Signal circuit voltage toggle
between approximately 1.6 to .8 volts?

Yes

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Repair the (B1) Right Rear WSS Signal circuit for an

open.

Perform ABS VERIFICATION TEST - VER 1.

5 - 230

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C1073-ABS PUMP MOTOR CONTROL CIRCUIT

WK

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

5 - 231

C1073-ABS PUMP MOTOR CONTROL CIRCUIT (CONTINUED)

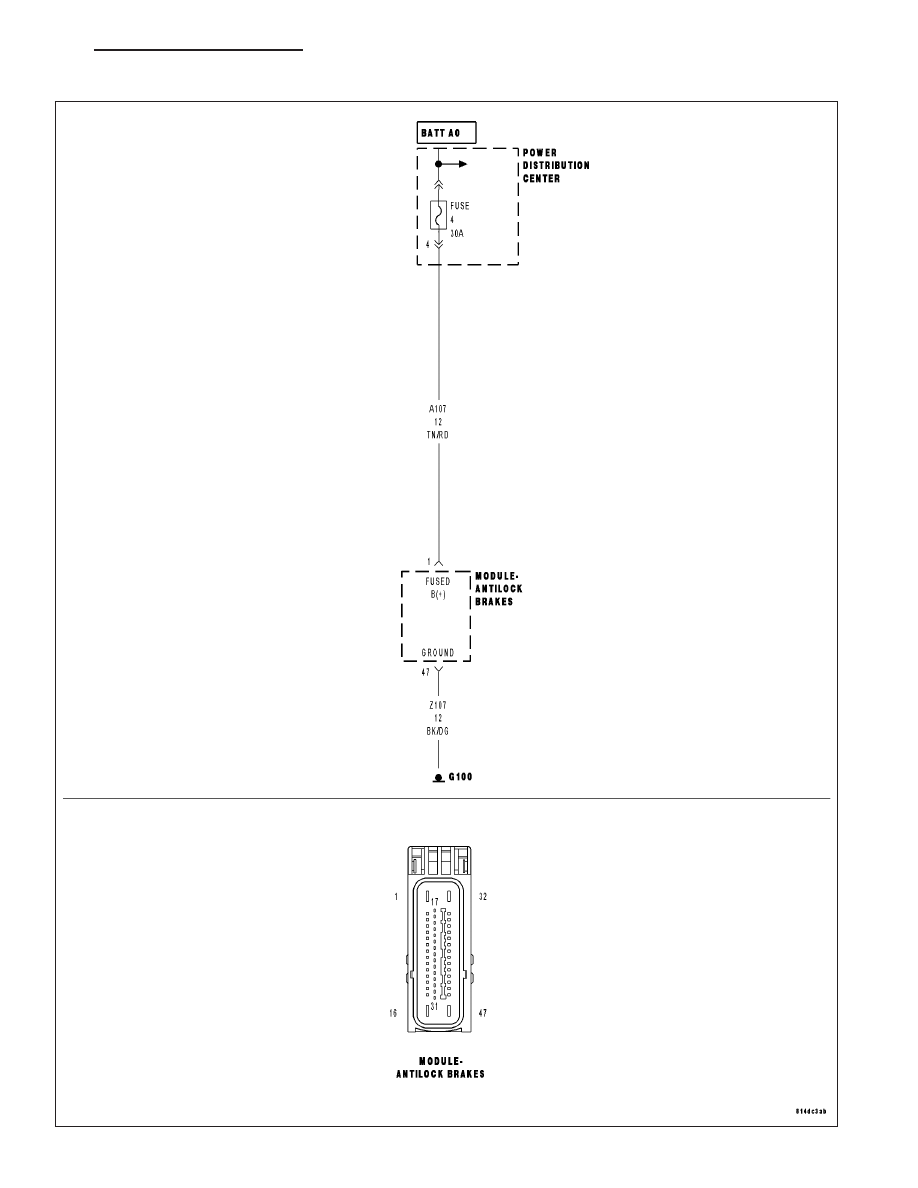

For the Anti-Lock Brake System circuit diagram. (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
When the Anti-Lock Brake Module indicates the ABS Pump Motor circuit fails the diagnostic test.

Possible Causes

WIRING HARNESS, TERMINAL, CONNECTOR DAMAGE

ABS PUMP MOTOR FUSE OPEN

(A107) FUSED B(+) CIRCUIT SHORTED TO GROUND OR OPEN

(Z107) GROUND CIRCUIT OPEN

ANTI-LOCK BRAKE MODULE

Diagnostic Test

1.

CHECK THE ABS PUMP MOTOR FOR CONTINUOUS OPERATION

Cycle the ignition from off to on.

Monitor the ABS Pump Motor for continuous operation.

Is the ABS Pump Motor running continuously?

Yes

>> Replace the Anti-Lock Brake Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 2

2.

CHECK FOR A DTC C1073-ABS PUMP MOTOR CONTROL CIRCUIT

NOTE: This DTC must be active for the results of this test to be valid.
Turn the ignition on.

With the scan tool, read and record DTC’s.

With the scan tool, read and record Freeze Fame information.

With the scan tool, erase DTC’s.

CAUTION: Ensure braking capability is available before road testing.
Drive the vehicle over 40 Km/h (25 mph).

Park the vehicle and cycle the ignition switch from off to on.

With the scan tool, read and record DTC’s

Does the scan tool display: C1073-ABS PUMP MOTOR CONTROL CIRCUIT?

Yes

>> Go To 3

No

>> Refer to the INTERMITTENT CONDITION diagnostic procedure.

Perform ABS VERIFICATION TEST - VER 1.

5 - 232

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C1073-ABS PUMP MOTOR CONTROL CIRCUIT (CONTINUED)

3.

CHECK ABS PUMP OPERATION WITH SCAN TOOL

Cycle the ignition from off to on.

With the scan tool, actuate the ABS Pump Motor.

Did the ABS Pump Motor operate?

Yes

>> Refer to the INTERMITTENT CONDITION diagnostic procedure.

No

>> Go To 4

4.

CHECK THE ABS PUMP MOTOR FUSE FOR AN OPEN

Turn the ignition off.

Remove and visually inspect the ABS Pump Motor fuse.

Is the ABS Pump Motor fuse open?

Yes

>> Go To 5

No

>> Go To 6

5.

CHECK THE (A107) FUSED B(+) FOR A SHORT TO GROUND

Remove ABS Pump Motor fuse.

Disconnect the Anti-Lock Brake Module harness connector.

Measure the resistance between ground and the (A107) Fused B(+)
circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (A107) Fused B(+) circuit for a short to ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

CHECK THE WIRING HARNESS, TERMINALS, AND CONNECTORS

NOTE: Check all related wiring for bruised, chafed, pierced, or partially broken wires.

NOTE: Check all related connectors for broken, bent, pushed out, or corroded terminals.
Visually inspect the Anti-Lock Brake Module harness connector and (A107) Fused B(+) circuit in the wiring harness
for damage.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 7
