4. Shifting out of PARK should not be possible while applying normal force on the shift lever and ignition key cyl-

inder is in the ACC, ON, or START positions unless the foot brake pedal is depressed approximately 1/2 inch
(12mm).

5. Shifting out of PARK should not be possible when the ignition key cylinder is in the LOCK position, regardless of

the brake pedal position.

6. Shifting between any gears, NEUTRAL or into PARK may be done without depressing foot brake pedal with

ignition switch in ACC, ON, or START positions.

7. The floor shifter lever and gate positions should be in alignment with all transmission detent positions.

8. Engine starts must be possible with shifter lever in PARK or NEUTRAL gate positions only. Engine starts must

not be possible in any other gate positions other than PARK or NEUTRAL.

9. With the shifter lever handle in the:

•

PARK position- apply forward force on center of handle and remove pressure. Engine start must be possible.

•

PARK position- apply rearward force on center of handle and remove pressure. Engine start must be possible.

•

NEUTRAL position- engine start must be possible.

•

NEUTRAL position, engine running and brakes applied- Apply forward force on center of shift handle. Trans-
mission should not be able to shift into REVERSE detent.

21 - 778

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

CLUTCHES-INPUT

DESCRIPTION

Three multi-plate input clutches (1, 2, 5), the front, middle and rear multi-plate clutches K1 (1), K2 (2), and K3 (5),
are located in the planetary gear sets in the transmission housing.

A multi-plate input clutch consists of a number of internally toothed discs (4) on an internally toothed disc carrier and
externally toothed discs (3) on an externally toothed disc carrier.

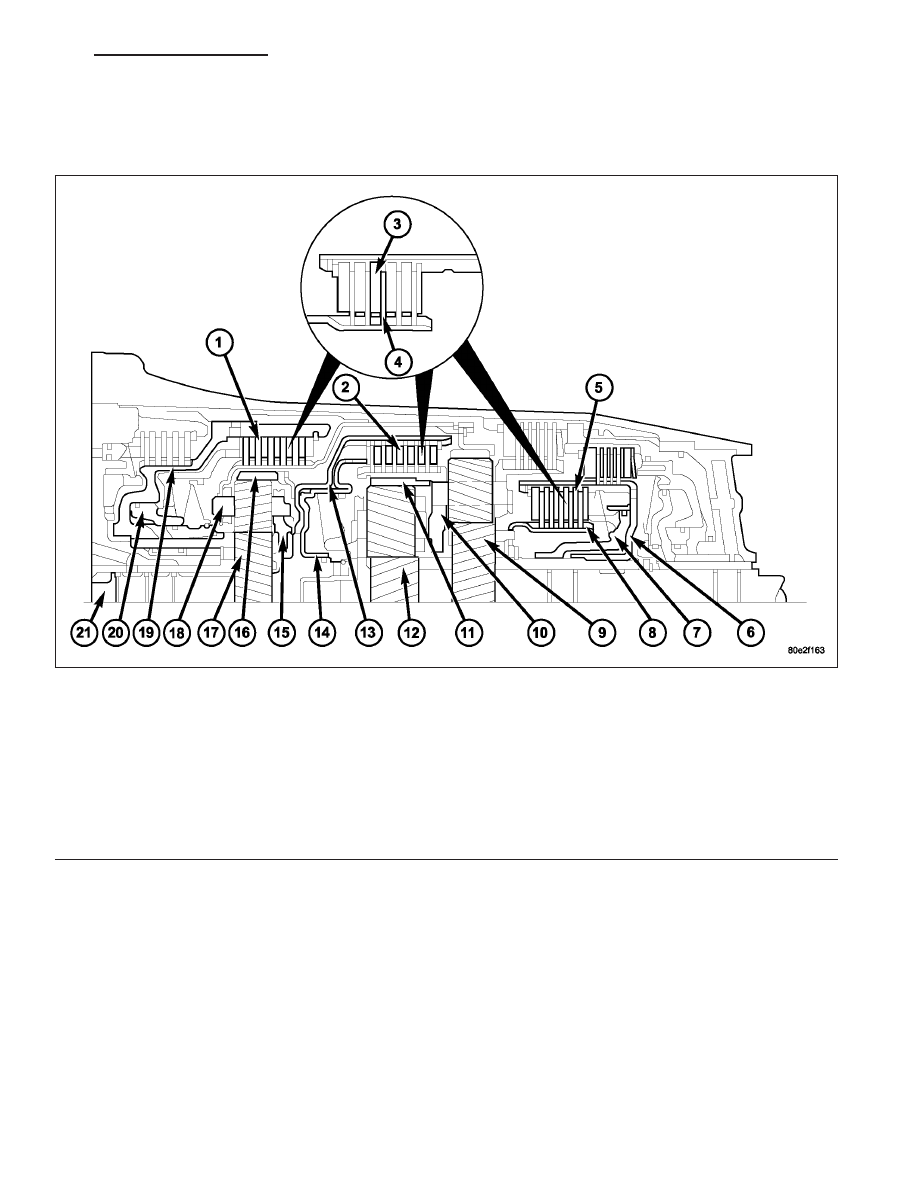

Input Clutches

1 - K1 CLUTCH

12 - CENTER PLANETARY GEARSET SUN GEAR

2 - K2 CLUTCH

13 - K2 CLUTCH EXTERNALLY TOOTHED DISC CARRIER

3 - EXTERNALLY TOOTHED DISC

14 - K2 CLUTCH PISTON

4 - INTERNALLY TOOTHED DISC

15 - FRONT PLANETARY GEARSET PLANETARY CARRIER

5 - K3 CLUTCH

16 - FRONT PLANETARY GEARSET ANNULUS GEAR

6 - K3 CLUTCH EXTERNALLY TOOTHED DISC CARRIER

17 - FRONT PLANETARY GEARSET SUN GEAR

7 - K3 CLUTCH PISTON

18 - K1 CLUTCH INTERNALLY TOOTHED DISC CARRIER

8 - K3 CLUTCH INTERNALLY TOOTHED DISC CARRIER

19 - K1 CLUTCH EXTERNALLY TOOTHED DISC CARRIER

9 - REAR PLANETARY GEARSET SUN GEAR

20 - K1 CLUTCH PISTON

10 - CENTER PLANETARY GEARSET PLANETARY CARRIER

21 - DRIVE SHAFT

11 - CENTER PLANETARY GEARSET ANNULUS GEAR

WK

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

21 - 779

OPERATION

The input clutches produce a non-positive locking connection between two elements of a planetary gear set or
between one element from each of two planetary gear sets in order to transmit the drive torque.

If the piston (20) on multi-plate clutch K1 (1) is subjected to oil pressure, it presses the internal and external discs
of the disc set together. The sun gear (17) is locked with the planetary carrier (15) via the externally toothed disc
carrier (19) and the internally toothed disc carrier (18). The front planetary gear set is thus locked and turns as a
closed unit.

If the multi-plate clutch K2 (2) is actuated via the piston (14), the piston compresses the disc set. The annulus gear
(16) of the front planetary gear set is locked with the annulus gear (11) of the center planetary gear set via the
externally toothed disc carrier (13) and the center planetary carrier (10) on which the internally toothed discs are
seated. Annulus gear (16) and annulus gear (11) turn at the same speed as the input shaft (21)

If the multi-plate clutch K3 (5) is actuated via the piston (7), the piston compresses the disc set. The sun gear (12)
of the center planetary gear set is locked with the sun gear (9) of the rear planetary gear set via the externally
toothed disc carrier (6) and the internally toothed disc carrier (8). Sun gear (12) and sun gear (9) turn at the same
speed.

Input Clutches

1 - K1 CLUTCH

12 - CENTER PLANETARY GEARSET SUN GEAR

2 - K2 CLUTCH

13 - K2 CLUTCH EXTERNALLY TOOTHED DISC CARRIER

3 - EXTERNALLY TOOTHED DISC

14 - K2 CLUTCH PISTON

4 - INTERNALLY TOOTHED DISC

15 - FRONT PLANETARY GEARSET PLANETARY CARRIER

5 - K3 CLUTCH

16 - FRONT PLANETARY GEARSET ANNULUS GEAR

6 - K3 CLUTCH EXTERNALLY TOOTHED DISC CARRIER

17 - FRONT PLANETARY GEARSET SUN GEAR

7 - K3 CLUTCH PISTON

18 - K1 CLUTCH INTERNALLY TOOTHED DISC CARRIER

8 - K3 CLUTCH INTERNALLY TOOTHED DISC CARRIER

19 - K1 CLUTCH EXTERNALLY TOOTHED DISC CARRIER

9 - REAR PLANETARY GEARSET SUN GEAR

20 - K1 CLUTCH PISTON

10 - CENTER PLANETARY GEARSET PLANETARY CARRIER

21 - DRIVE SHAFT

11 - CENTER PLANETARY GEARSET ANNULUS GEAR

21 - 780

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

K1-INPUT CLUTCH

DISASSEMBLY

1. Remove snap-ring (11) from outer multiple-disc carrier (6).

2. Take multiple-disc pack (12) out of outer multiple-disc carrier (6). Note which clutch disc is removed just prior to

the spring plate (8) for re-assembly. If the clutch discs are re-used, this disc must be returned to its original
position on top of the spring plate.

Input Clutch K1 Components

1 - K1 OUTER DISC CARRIER

7 - DISC SPRING

2 - FREEWHEELING CLUTCH F1

8 - SPRING PLATE

3 - SNAP-RING

9 - SPRING PLATE SEALING RING

4 - OUTER DISC CARRIER SEALING RING

10 - SNAP-RING

5 - PISTON SEALING RING

11 - SNAP-RING

6 - PISTON

12 - MULTIPLE DISC PACK - REFER TO TEXT FOR CORRECT
ASSEMBLY ORDER
