8. Place the transmission in PARK to prepare for the

removal of the output shaft nut.

9. Remove the nut holding the propeller shaft flange

to the output shaft and remove the flange.

10. Remove the transmission rear oil seal with a suit-

able slide hammer and screw.

11. Remove the transmission output shaft washer. Be

sure to tag the washer since it is very similar to
the geartrain end-play shim and they must not be
interchanged.

12. Remove the transmission rear output shaft bear-

ing retaining ring (1).

13. Position Bearing Remover 9082 (1) over the inner

race of the output shaft bearing (3).

21 - 734

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

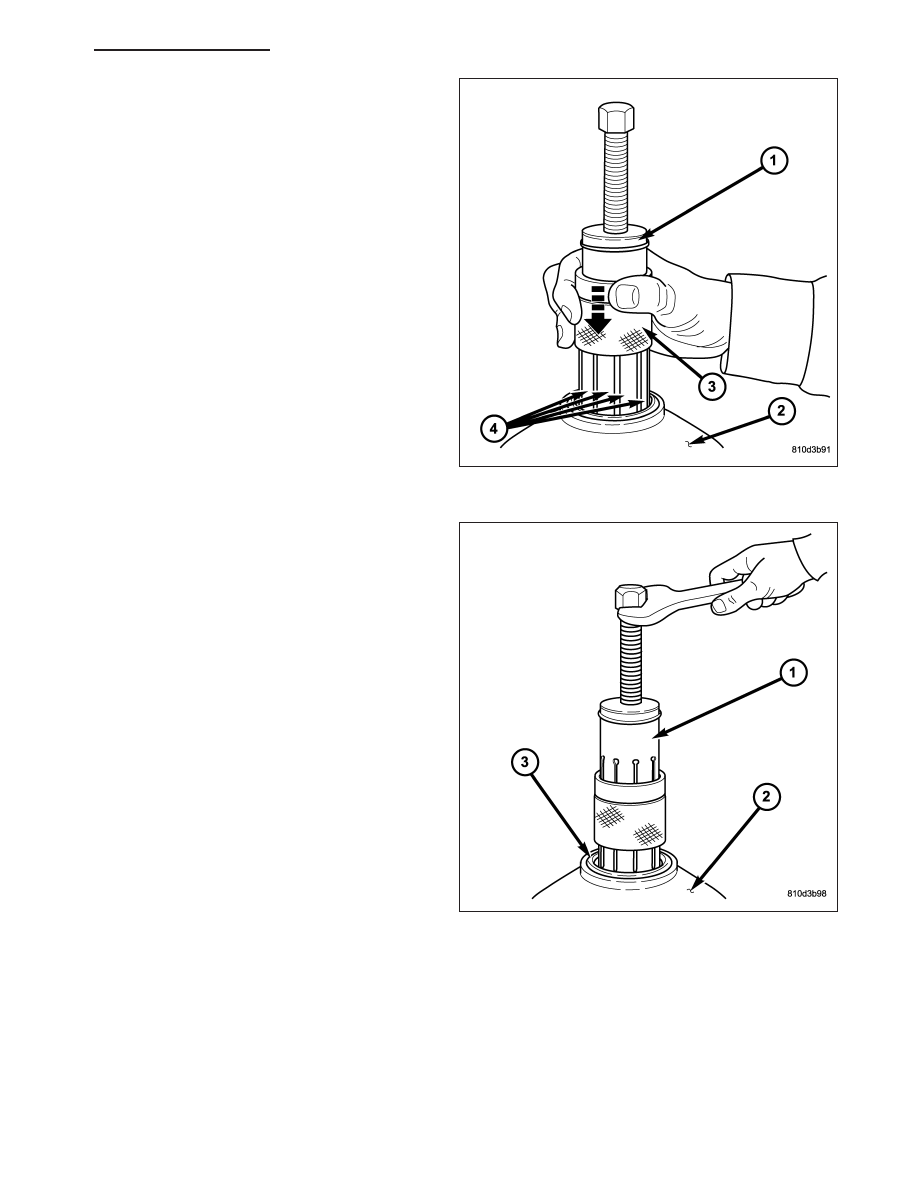

14. Slide the collar (3) on the Bearing Remover 9082

(1) downward over the fingers (4) of the tool.

15. Remove the output shaft bearing (3).

16. Remove the geartrain end-play shim from the out-

put shaft. Be sure to tag the shim since it is very
similar to the output shaft washer and they must
not be interchanged.

WK

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

21 - 735

17. Remove the bolts holding the transmission housing to the converter housing from inside the converter housing.

18. Stand the transmission upright on the converter housing. Be sure to use suitable spacers between the bench

surface and the converter housing since the input shaft protrudes past the front surface of the housing.

19. Remove the remaining bolts holding the transmission housing to the converter housing.

20. Remove the transmission housing from the converter housing.

21. Remove output shaft with center and rear gear set and clutch K3 (3).

22. Remove thrust needle bearing (4) and thrust washer (5).

23. Remove input shaft with clutch K2 and front gear set (6).

24. Remove clutch K1 (1).

21 - 736

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

25. Unscrew Torx socket bolts (4) and remove oil pump (6). Screw two opposed bolts into the oil pump housing and

press the oil pump out of the converter housing by applying light blows with a plastic hammer.

26. Remove and discard the torque converter hub seal and the oil pump outer o-ring seal from the oil pump.

27. Unscrew Torx socket bolts (1) and remove multiple-disc holding clutch B1 (5) from converter housing. Screw

two opposed bolts into the multiple-disc holding clutch B1 (5) and separate from the converter housing by
applying light blows with a plastic hammer.

28. Detach intermediate plate (3) from converter housing (2).

WK

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

21 - 737
