CLEANING

Clean the valve housings, valves, plugs, springs, and
separator plates with a standard parts cleaning solu-
tion only. Do not use gasoline, kerosene, or any type
of caustic solution.

Do not immerse any of the electrical components in
cleaning solution. Clean the electrical components by
wiping them off with dry shop towels only.

Dry all except the electrical parts with compressed air.
Make sure all passages are clean and free from
obstructions. Do not use rags or shop towels to dry
or wipe off valve body components. Lint from
these materials can stick to valve body parts,
interfere with valve operation, and clog filters and
fluid passages.

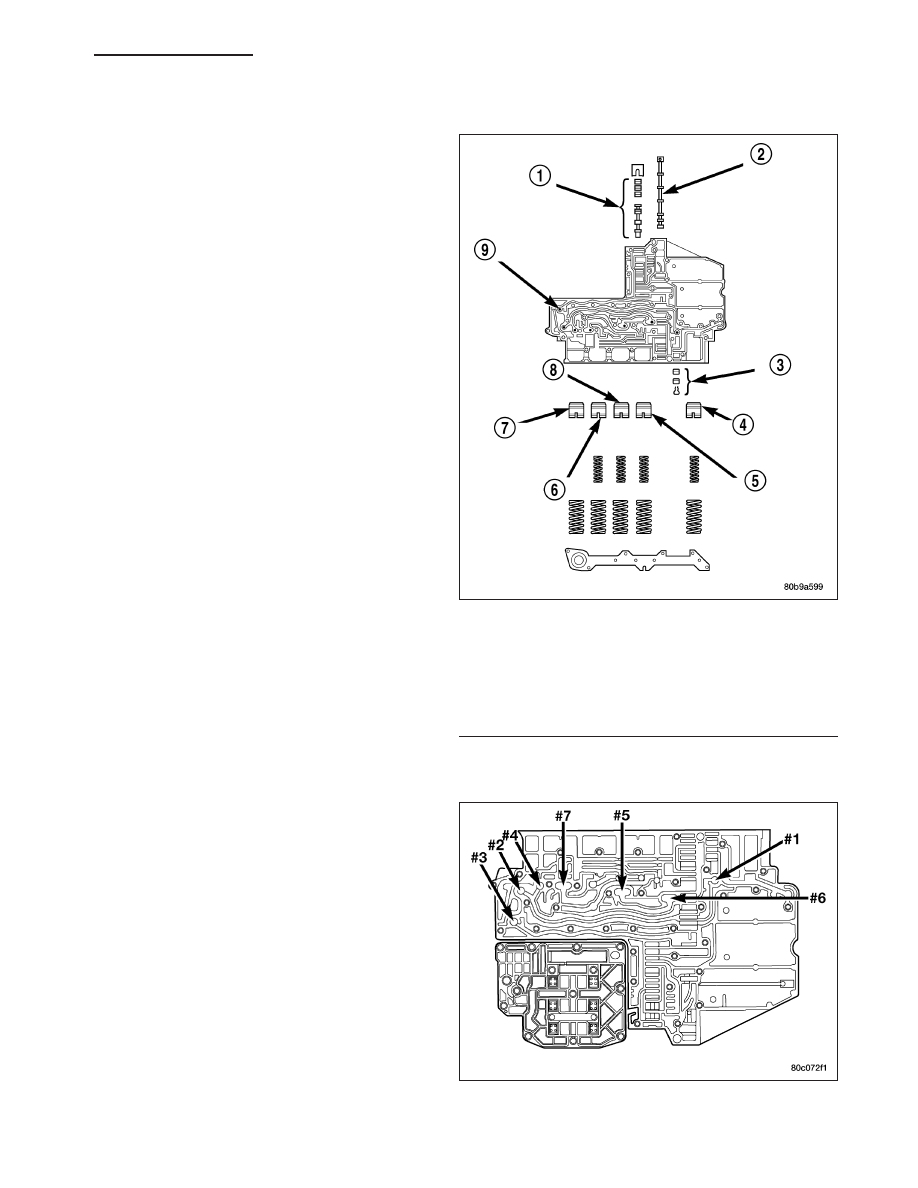

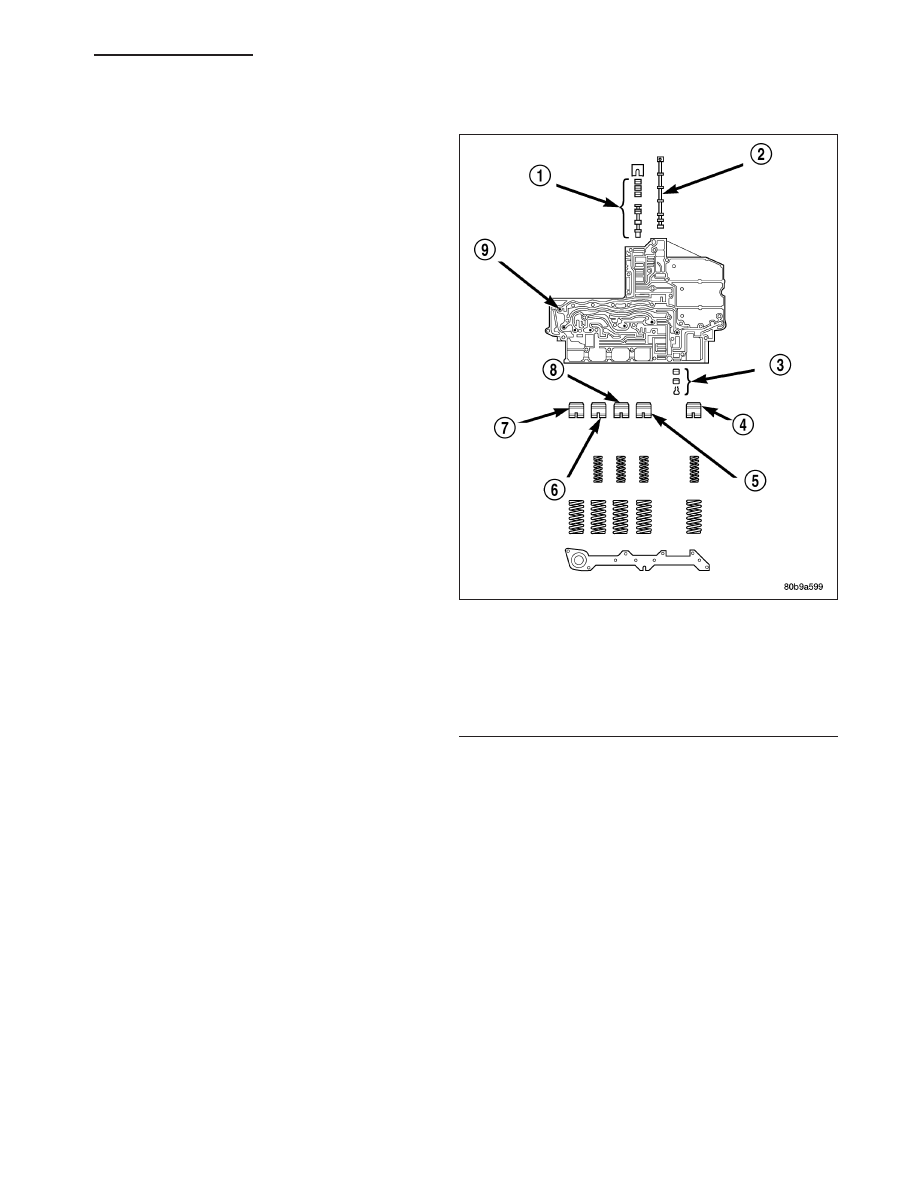

1 - SOLENOID SWITCH VALVE
2 - MANUAL VALVE
3 - LOW REVERSE SWITCH VALVE
4 - LOW REVERSE ACCUMULATOR
5 - 2ND CLUTCH ACCUMULATOR
6 - UNDERDRIVE ACCUMULATOR
7 - OVERDRIVE ACCUMULATOR
8 - 4TH CLUTCH ACCUMULATOR
9 - CHECK BALLS (7)

21 - 450

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

WK

INSPECTION

Inspect all of the valve body mating surfaces for
scratches, nicks, burrs, or distortion. Use a straight-
edge to check surface flatness. Minor scratches may
be removed with crocus cloth using only very light
pressure.

Minor distortion of a valve body mating surface may
be corrected by smoothing the surface with a sheet of
crocus cloth. Position the crocus cloth on a surface
plate, sheet of plate glass or equally flat surface. If
distortion is severe or any surfaces are heavily scored,
the valve body will have to be replaced.

Inspect the valves and plugs for scratches, burrs,
nicks, or scores. Minor surface scratches on steel
valves and plugs can be removed with crocus cloth
but do not round off the edges of the valve or plug
lands. Maintaining sharpness of these edges is vitally
important. The edges prevent foreign matter from
lodging between the valves and plugs and the bore.

Inspect all the valve and plug bores in the valve body.
Use a penlight to view the bore interiors. Replace the
valve body if any bores are distorted or scored.
Inspect all of the valve body springs. The springs must
be free of distortion, warpage or broken coils.

Trial fit each valve and plug in its bore to check free-
dom of operation. When clean and dry, the valves and
plugs should drop freely into the bores.

Valve body bores do not change dimensionally with
use. If the valve body functioned correctly when new,
it will continue to operate properly after cleaning and
inspection. It should not be necessary to replace a
valve body assembly unless it is damaged in handling.

Inspect all the accumulator bores in the valve body.
Use a penlight to view the bore interiors. Replace the
valve body if any bores are distorted or scored. Inspect all of the accumulator springs. The springs must be free of
distortion, warpage or broken coils.

1 - SOLENOID SWITCH VALVE
2 - MANUAL VALVE
3 - LOW REVERSE SWITCH VALVE
4 - LOW REVERSE ACCUMULATOR
5 - 2ND CLUTCH ACCUMULATOR
6 - UNDERDRIVE ACCUMULATOR
7 - OVERDRIVE ACCUMULATOR
8 - 4TH CLUTCH ACCUMULATOR
9 - CHECK BALLS (7)

WK

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

21 - 451

Inspect all the fluid seals on the valve body. Replace
any seals that are cracked, distorted, or damaged in
any way. These seals pass fluid pressure directly to
the clutches. Any pressure leak at these points, may
cause transmission performance problems.

1 - UNDERDRIVE ACCUMULATOR (2 SPRINGS)
2 - 4TH CLUTCH ACCUMULATOR (2 SPRINGS)
3 - 2ND CLUTCH ACCUMULATOR (2 SPRINGS)
4 - LOW REVERSE ACCUMULATOR (2 SPRINGS)
5 - LOW/REVERSE PASSAGE SEAL
6 - 2ND CLUTCH PASSAGE SEAL
7 - 4TH CLUTCH PASSAGE SEAL
8 - OVERDRIVE ACCUMULATOR (1 SPRING)

21 - 452

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

WK

ASSEMBLY

1. Lubricate valves, springs, and the housing valve

bores with clean transmission fluid.

2. Install solenoid switch valve (1), manual valve (2),

and the low/reverse switch valve (3) into the valve
body.

3. Install the retainers to hold each valve into the

valve body.

4. Install the valve body check balls into their proper

locations.

5. Position the transfer plate onto the valve body.

6. Install the screws to hold the transfer plate to the

valve body. Tighten the screws to 5.6 N·m (50 in.
lbs.).

1 - SOLENOID SWITCH VALVE
2 - MANUAL VALVE
3 - LOW REVERSE SWITCH VALVE
4 - LOW REVERSE ACCUMULATOR
5 - 2ND CLUTCH ACCUMULATOR
6 - UNDERDRIVE ACCUMULATOR
7 - OVERDRIVE ACCUMULATOR
8 - 4TH CLUTCH ACCUMULATOR
9 - CHECK BALLS (7)

WK

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

21 - 453
