C1027-LEFT REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (CONTINUED)

7.

(B4) LEFT REAR WSS SUPPLY CIRCUIT OPEN

Measure the resistance of the (B4) Left Rear WSS Supply circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Repair the (B4) Left Rear WSS Supply circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.

8.

CHECK THE (B4) LEFT REAR WSS SUPPLY AND THE (B3) LEFT REAR WSS SIGNAL VOLTAGE

Measure the voltage between the (B4) Left Rear WSS Supply and
(B3) Left Rear WSS Signal circuits at the Left Rear WSS harness con-
nector.

Is the voltage above 10 volts?

Yes

>> Go To 11

No

>> Go To 9

5 - 182

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C1027-LEFT REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (CONTINUED)

9.

(B3) LEFT REAR WSS SIGNAL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Turn the ignition on.

Measure the voltage of the (B3) Left Rear WSS Signal circuit.

Is there any voltage present?

Yes

>> Repair the (B3) Left Rear WSS Signal circuit for a short to

voltage.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 10

10.

(B3) LEFT REAR WSS SIGNAL CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (B3) Left Rear WSS Signal circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (B3) Left Rear WSS Signal circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

WK

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

5 - 183

C1027-LEFT REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (CONTINUED)

11.

CHECK THE (B3) LEFT REAR WSS SIGNAL CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the (B3) Left Rear WSS
Signal circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (B3) Left Rear WSS Signal circuit for a short to

ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 12

12.

CHECK THE (B3) LEFT REAR WSS SIGNAL VOLTAGE AT THE LEFT REAR WSS HARNESS
CONNECTOR

Turn the ignition off.

Reconnect all connectors.

Turn the ignition on.

While back probing, measure the voltage between the (B3) Left Rear
WSS Signal circuit at the Left Rear WSS harness connector and
ground.

Slowly rotate the wheel by hand.

Does the (B3) Left Rear WSS Signal circuit voltage toggle
between approximately 1.6 and .8 volts?

Yes

>> Go To 13

No

>> Replace the Left Rear WSS in accordance with the Ser-

vice Information.

Perform ABS VERIFICATION TEST - VER 1.

5 - 184

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C1027-LEFT REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (CONTINUED)

13.

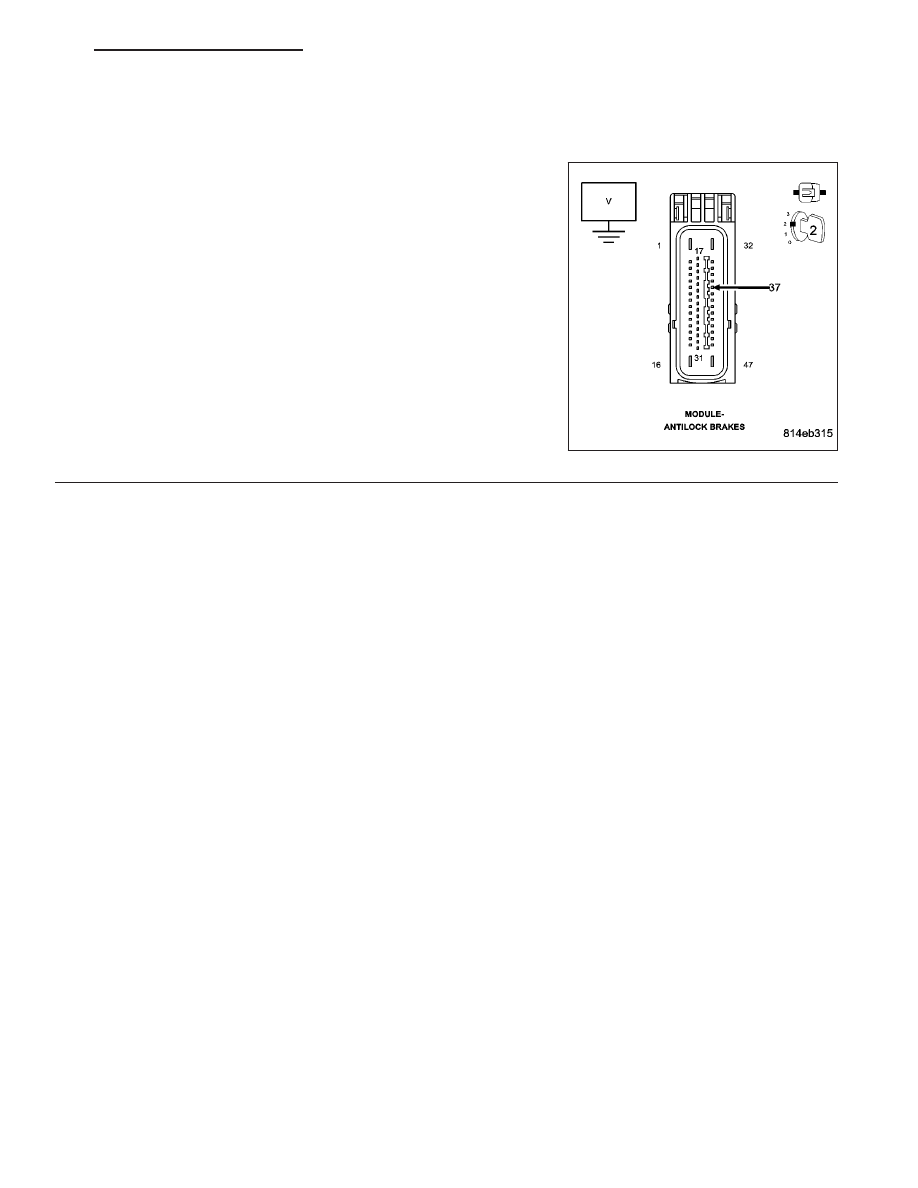

CHECK THE (B3) LEFT REAR WSS SIGNAL VOLTAGE AT THE ANTI-LOCK BRAKE MODULE
HARNESS CONNECTOR

Turn the ignition off.

Turn the ignition on.

While back probing, measure the voltage between the (B3) Left Rear
WSS Signal circuit at the Anti-Lock Brake Module harness connector
and ground.

Slowly rotate the wheel by hand.

Does the (B3) Left Rear WSS Signal circuit voltage toggle
between approximately 1.6 and .8 volts?

Yes

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Repair the (B3) Left Rear WSS Signal circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.
