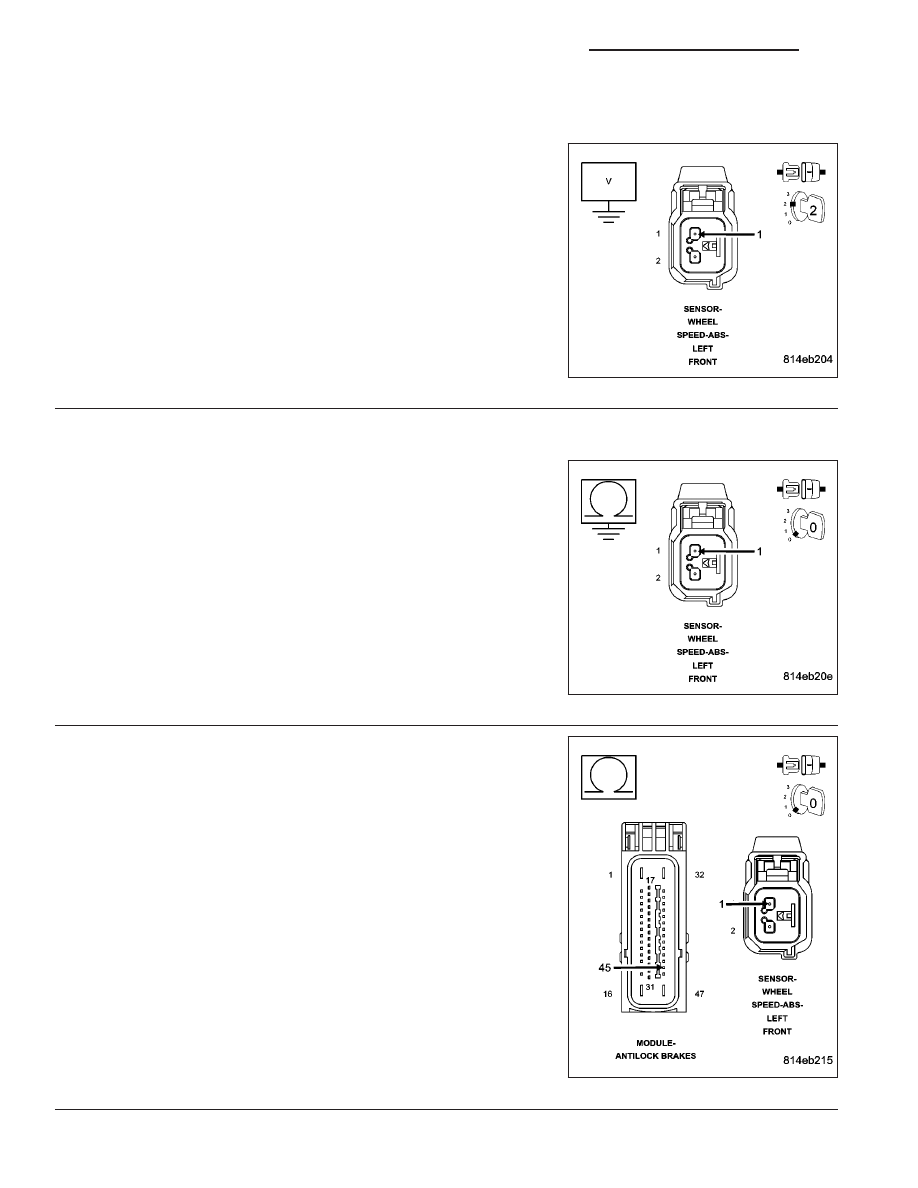

C1011-LEFT FRONT WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (CONTINUED)

5.

(B9) LEFT FRONT WSS SUPPLY CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Turn the ignition on.

Measure the voltage of the (B9) Left Front WSS Supply circuit.

Is there any voltage present?

Yes

>> Repair the (B9) Left Front WSS Supply circuit for a short

to voltage.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

(B9) LEFT FRONT WSS SUPPLY CIRCUIT SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the (B9) Left Front WSS
Supply circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (B9) Left Front WSS Supply circuit for a short

to ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 7

7.

(B9) LEFT FRONT WSS SUPPLY CIRCUIT OPEN

Measure the resistance of the (B9) Left Front WSS Supply circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Repair the (B9) Left Front WSS Supply circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.

5 - 146

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C1011-LEFT FRONT WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (CONTINUED)

8.

CHECK THE (B9) LEFT FRONT WSS SUPPLY AND THE (B8) LEFT FRONT WSS SIGNAL VOLTAGE

Measure the voltage between the (B9) Left Front WSS Supply and
(B8) Left Front WSS Signal circuits at the Left Front WSS harness
connector.

Is the voltage above 10 volts?

Yes

>> Go To 11

No

>> Go To 9

9.

(B8) LEFT FRONT WSS SIGNAL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Turn the ignition on.

Measure the voltage of the (B8) Left Front WSS Signal circuit.

Is there any voltage present?

Yes

>> Repair the (B8) Left Front WSS Signal circuit for a short to

voltage.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 10

WK

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

5 - 147

C1011-LEFT FRONT WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (CONTINUED)

10.

(B8) LEFT FRONT WSS SIGNAL CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (B8) Left Front WSS Signal circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (B8) Left Front WSS Signal circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

11.

CHECK THE (B8) LEFT FRONT WSS SIGNAL CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the (B8) Left Front WSS
Signal circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (B8) Left Front WSS Signal circuit for a short to

ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 12

5 - 148

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C1011-LEFT FRONT WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (CONTINUED)

12.

CHECK THE (B8) LEFT FRONT WSS SIGNAL VOLTAGE AT THE LEFT FRONT WSS HARNESS
CONNECTOR

Turn the ignition off.

Reconnect all connectors.

Turn the ignition on.

While back probing, measure the voltage between the (B8) Left Front
WSS Signal circuit at the Left Front WSS harness connector and
ground.

Slowly rotate the wheel by hand.

Does the (B8) Left Front WSS Signal circuit voltage toggle
between approximately 1.6 and .8 volts?

Yes

>> Go To 13

No

>> Replace the Left Front WSS in accordance with the Ser-

vice Information.

Perform ABS VERIFICATION TEST - VER 1.

13.

CHECK THE (B8) LEFT FRONT WSS SIGNAL VOLTAGE AT THE ANTI-LOCK BRAKE MODULE
HARNESS CONNECTOR

Turn the ignition off.

Turn the ignition on.

While back probing, measure the voltage between the (B8) Left Front
WSS Signal circuit at the Anti-Lock Brake Module harness connector
and ground.

Slowly rotate the wheel by hand.

Does the (B8) Left Front WSS Signal circuit voltage toggle
between approximately 1.6 and .8 volts?

Yes

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Repair the (B8) Left Front WSS Signal circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.
