LINE FROM COOLER TO RESERVOIR

1. Drain the power steering fluid out of the reservoir.

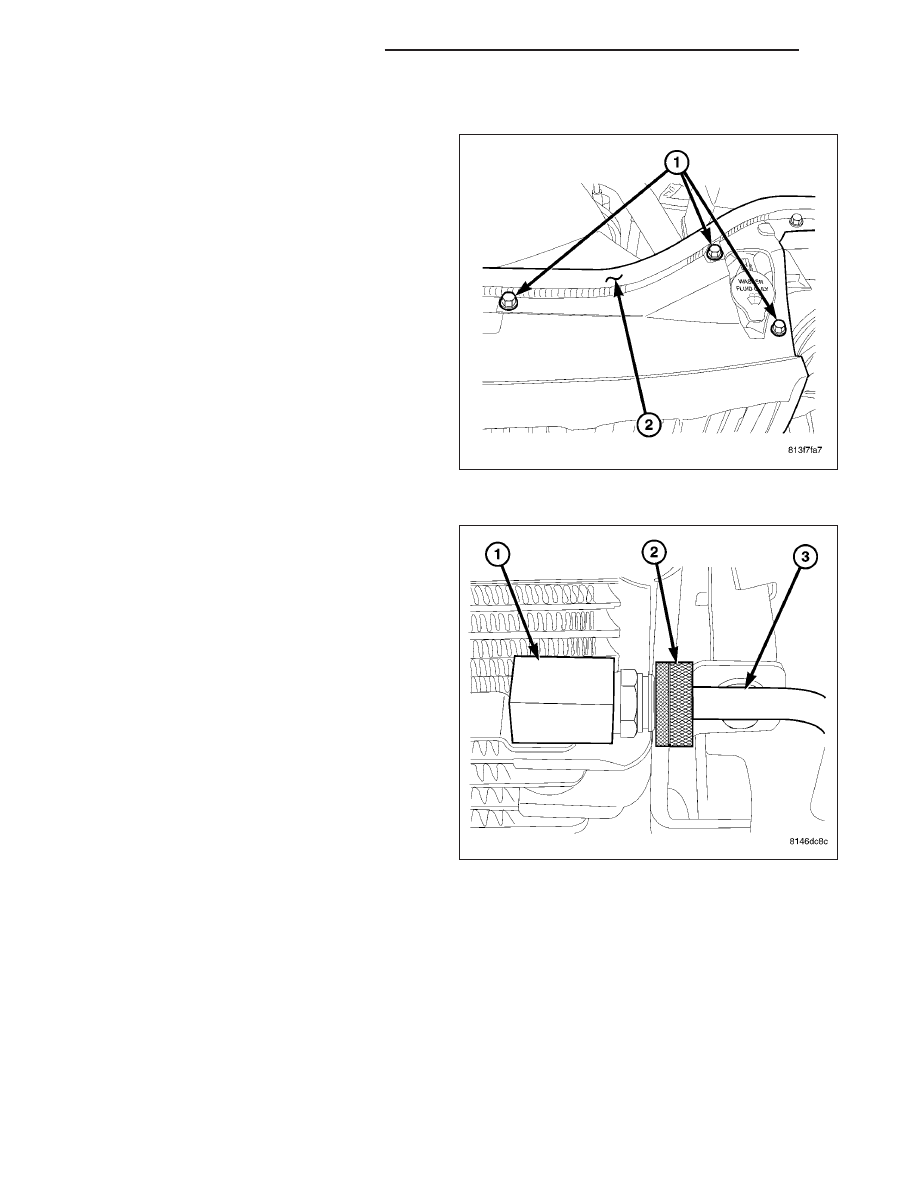

2. Remove the hood weather-strip seal (2) at the radi-

ator cowl.

3. Remove the 6 grille push pins (1).

4. Install tool 8875-A (2) to remove the quick connect

line (3) from the fluid cooler (1).

19 - 90

PUMP - SERVICE INFORMATION

WK

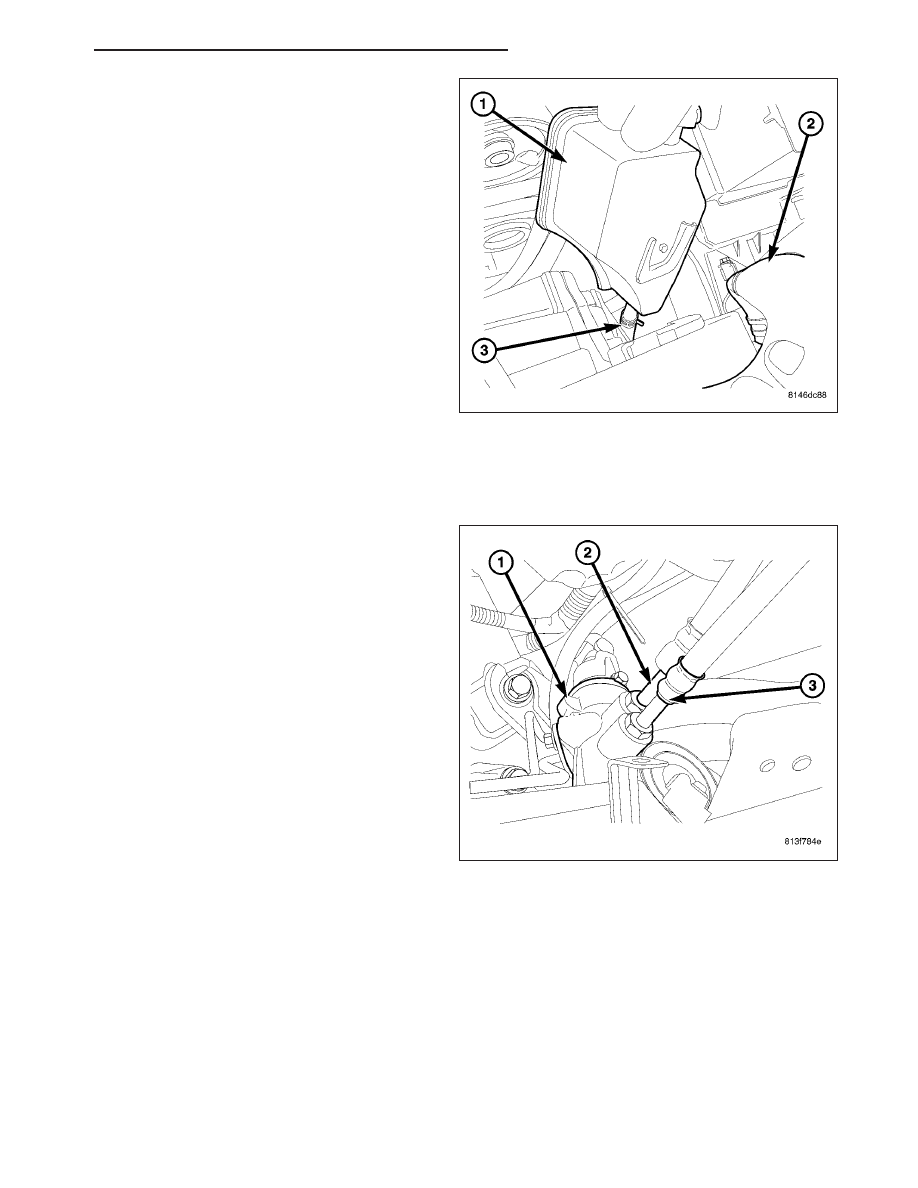

5. Unseat the reservoir (1) by lifting up, Remove the

fluid cooler hose (3) to the reservoir (1).

6. Remove the fluid cooler line from the vehicle.

INSTALLATION

PRESSURE LINE - PUMP TO GEAR

1. Install the line (2) to the vehicle.

2. Reconnect the power steering pressure line (2) to

the power steering gear (1) Tighten to 28 N·m (21
ft.lbs.).

WK

PUMP - SERVICE INFORMATION

19 - 91

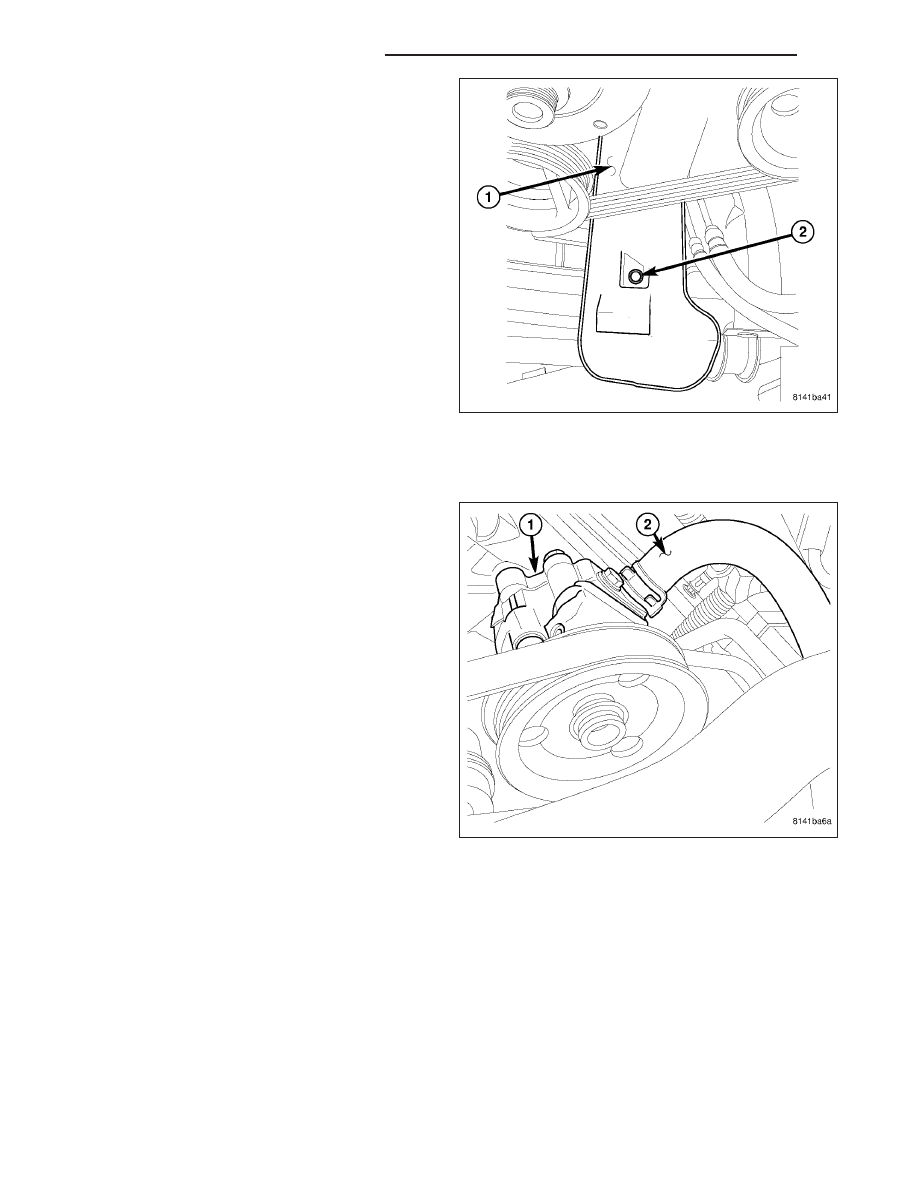

3. Install the oil filter drain (1) and tighten the 3 bolts

(2).

4. Install the front splash shield.

5. Lower the vehicle.

6. Reconnect the power steering pressure line to the

power steering pump Tighten to 28 N·m (21 ft.lbs.).

7. Install the air cleaner assemby.

8. Refill the power steering fluid and bleed the sys-

tem, (Refer to 19 - STEERING/PUMP - STAN-
DARD PROCEDURE).

SUPPLY HOSE - PUMP TO RESERVOIR

1. Reconnect the power steering supply hose (2) to

the power steering pump (1).

19 - 92

PUMP - SERVICE INFORMATION

WK

2. Reconnect the supply hose (2) to the reservoir (1).

3. Fill the system with power steering fluid.

4. Install the air cleaner assembly.

5. Bleed the system (Refer to 19 - STEERING/PUMP

- STANDARD PROCEDURE).

PRESSURE LINE - FAN TO PUMP

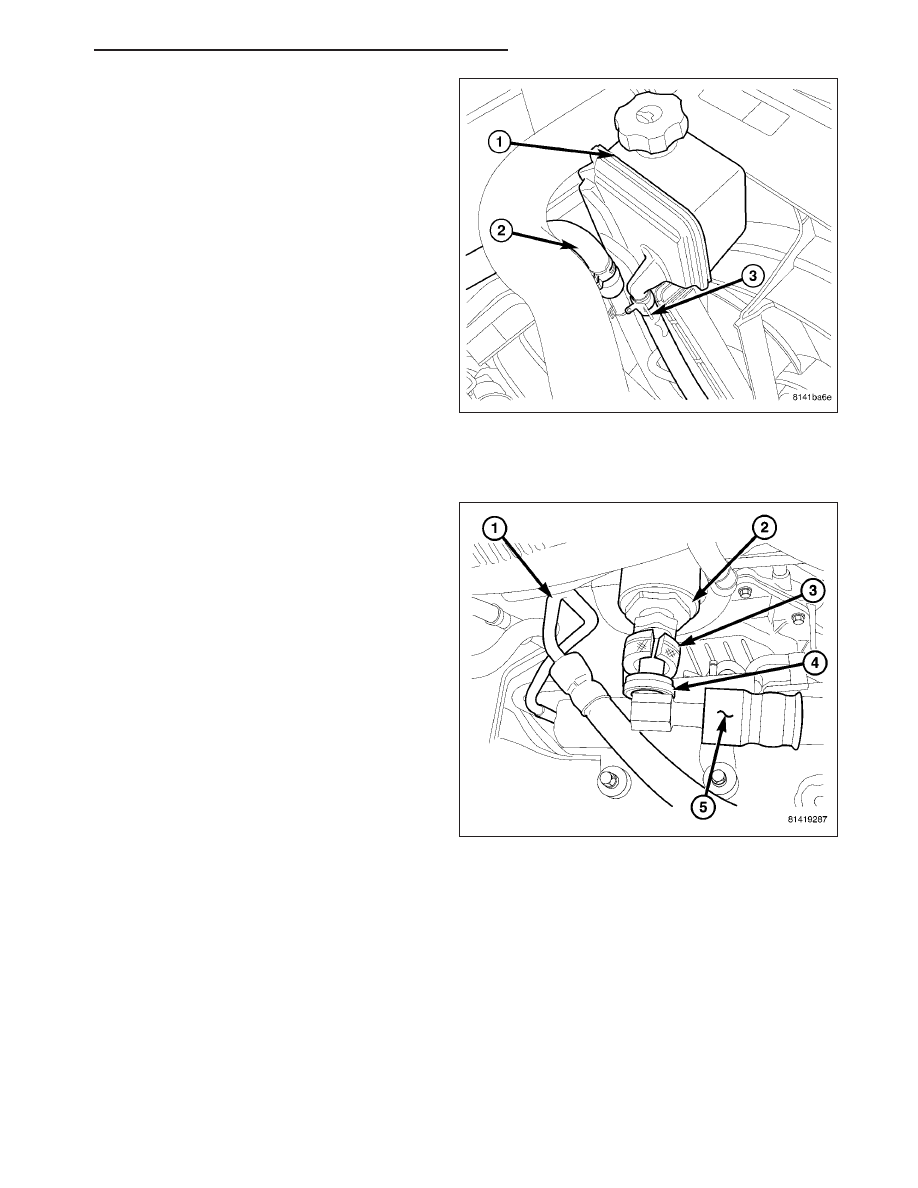

1. Install the pressure line(5) to the vehicle.

2. Install the pressure line (5) at the hydraulic cooling

fan filter (2).

3. Reconnect the electrical connector (6) for the pres-

sure switch (1).

4. Install the front skid plate.

5. Lower the vehicle.

6. Install the pressure line at the pump Tighten to 28

N·m (21 ft.lbs.).

7. Fill the system with power steering fluid.

8. Bleed the DHS system using a scan tool (Refer to

19

-

STEERING/PUMP

-

STANDARD

PROCEDURE).
