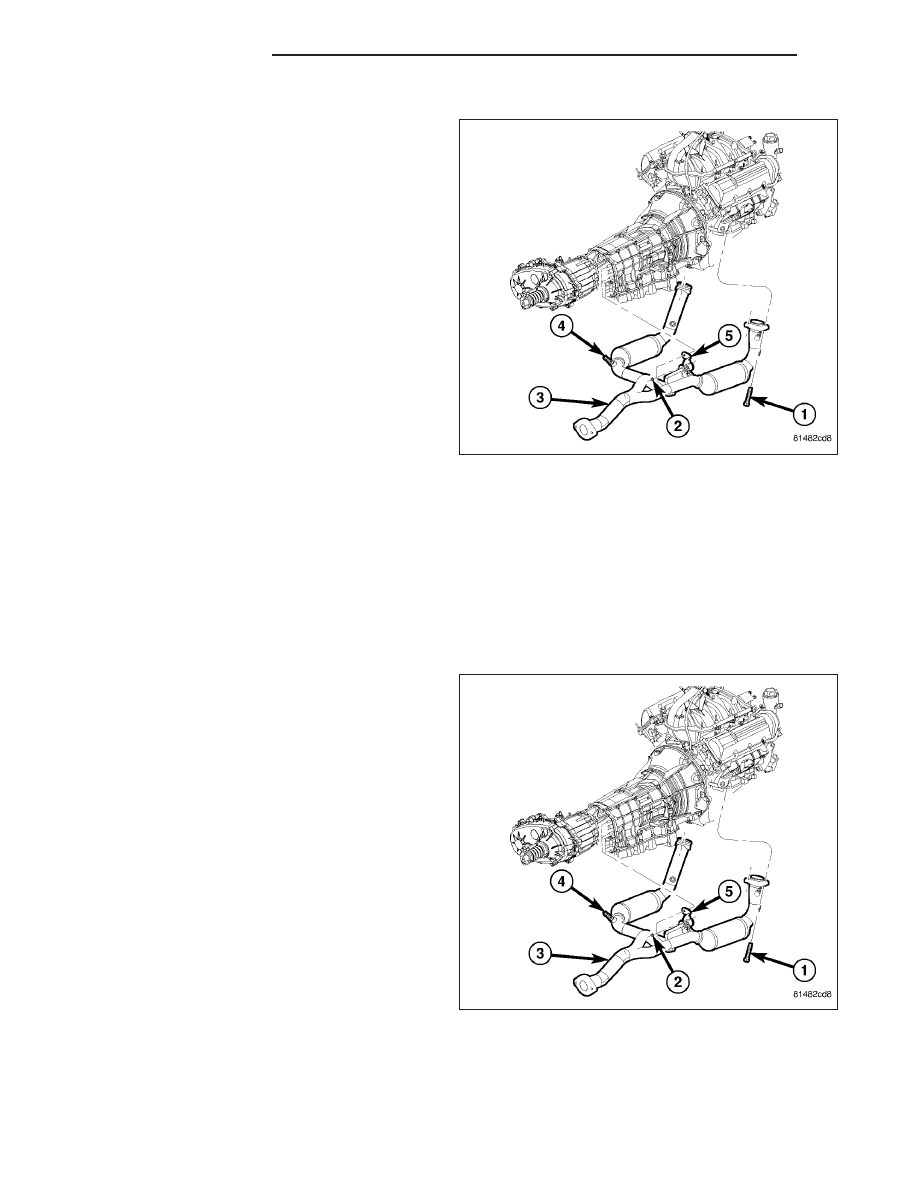

4.7L ENGINE

1. Position steady rest bracket (4) onto the front

exhaust pipe/catalytic converter assembly (3).

2. Position the front exhaust pipe/catalytic converter

assembly (4) into vehicle.

3. Install the bolts (2) and nuts (1) at the front exhaust

pipe/catalytic converter assembly (3) to exhaust
manifold flange. Do not tighten.

4. Install the nuts at the front exhaust pipe/catalytic

converter assembly to muffler flange. Do not
tighten.

5. Position the exhaust pipe for proper clearance with

the frame and underbody parts. A minimum clear-
ance of 25.4 mm (1.0 in.) is required.

6. Tighten

front

exhaust

pipe/catalytic

converter

assembly to exhaust manifold bolts (2) to 25.7 N·m
(19 in. lbs.) torque.

7. Tighten the front exhaust pipe and catalytic con-

verter assembly to muffler flange nuts to 47 N·m
(35 ft. lbs.) torque.

8. Install steady rest bracket bolts. Tighten bolts to 47 N·m (35 ft. lbs.).

9. Connect oxygen sensor electrical connectors.

10. Install transmission crossmember (Refer to 13 - FRAME & BUMPERS/FRAME/REAR CROSSMEMBER -

INSTALLATION)

11. Lower vehicle.

12. Start the vehicle and inspect for exhaust leaks. Repair exhaust leaks as necessary.

5.7L ENGINE

1. Position steady rest bracket (4) onto the front

exhaust pipe/catalytic converter assembly (3).

2. Position the front exhaust pipe/catalytic converter

assembly (4) into vehicle.

3. Install the bolts (2) and nuts (1) at the front exhaust

pipe/catalytic converter assembly (3) to exhaust
manifold flange. Do not tighten.

4. Install the nuts at the front exhaust pipe/catalytic

converter assembly to muffler flange. Do not
tighten.

5. Position the exhaust pipe for proper clearance with

the frame and underbody parts. A minimum clear-
ance of 25.4 mm (1.0 in.) is required.

6. Tighten

front

exhaust

pipe/catalytic

converter

assembly to exhaust manifold bolts (2) to 25.7 N·m
(19 in. lbs.) torque.

7. Tighten the front exhaust pipe and catalytic con-

verter assembly to muffler flange nuts to 47 N·m
(35 ft. lbs.) torque.

8. Install steady rest bracket bolts. Tighten bolts to 47 N·m (35 ft. lbs.).

9. Connect oxygen sensor electrical connectors.

11 - 8

EXHAUST SYSTEM

WK

10. Install transmission crossmember (Refer to 13 - FRAME & BUMPERS/FRAME/REAR CROSSMEMBER -

INSTALLATION)

11. Lower vehicle.

12. Start the vehicle and inspect for exhaust leaks. Repair exhaust leaks as necessary.

MUFFLER

DESCRIPTION

All engines use a stainless steel muffler and tailpipe
assembly to control exhaust noise levels and exhaust
back pressure. The 3.7L/4.7L muffler and tailpipe are
a one piece assembly.

The 5.7L tailpipe is serviced separately.

WK

EXHAUST SYSTEM

11 - 9

REMOVAL

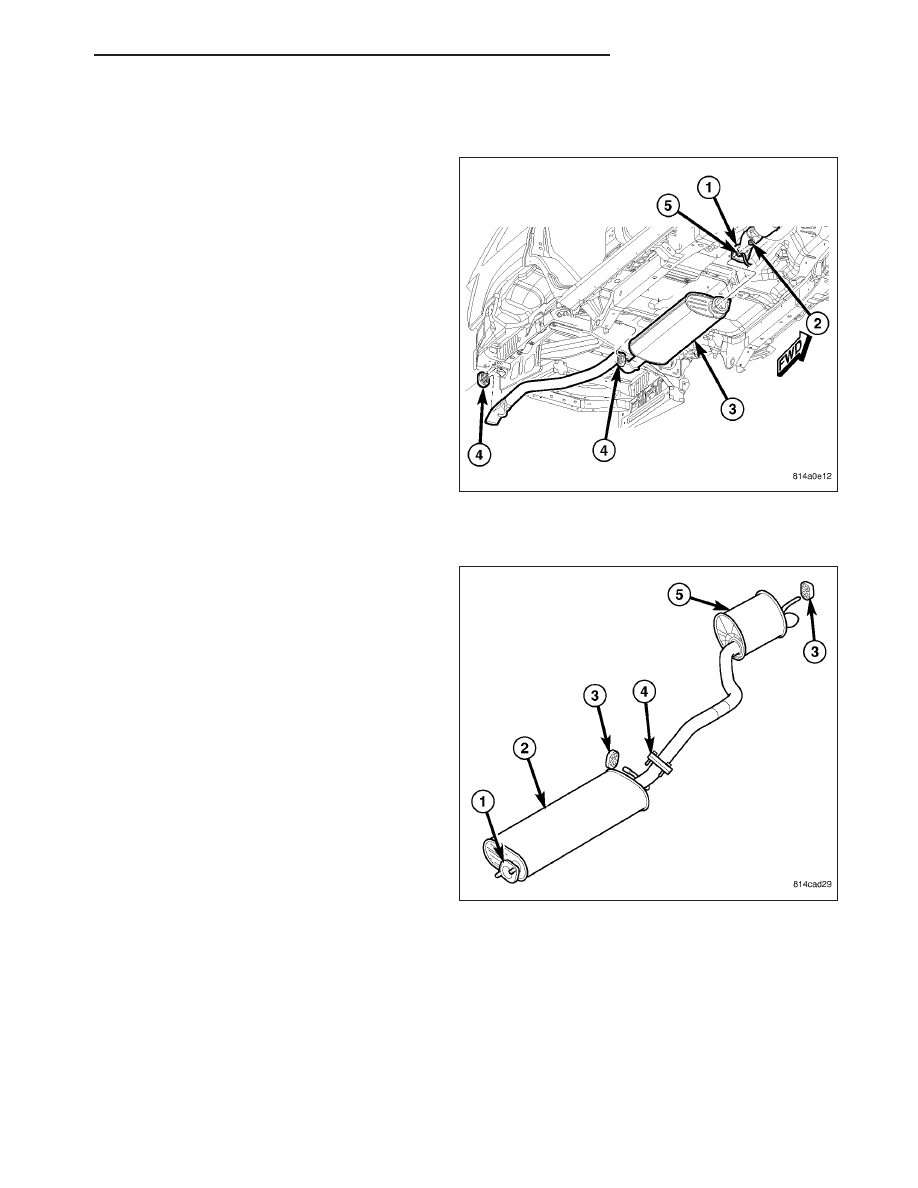

3.7L/4.7L ENGINE

1. Raise the vehicle and support the rear of the vehi-

cle by the side rails and allow the axle to hang
free.

2. Saturate the bolts and nuts (2) with heat valve

lubricant. Allow 5 minutes for penetration.

3. Position a jackstand under the rear axle.

4. Remove RH rear shock absorber (Refer to 2 -

SUSPENSION/REAR/SHOCK - REMOVAL) and
RH side of stabilizer bar (Refer to 2 - SUSPEN-
SION/REAR/STABILIZER BAR - REMOVAL).

5. Remove the front exhaust pipe/catalytic converter

to muffler/tailpipe assembly flange nuts (2) and
ground strap (5).

6. Remove tailpipe/muffler assembly (3) from Isola-

tors.

7. Remove the muffler/tailpipe assembly (3) from

vehicle.

5.7L ENGINE

1. Raise the vehicle and support the rear of the vehi-

cle by the side rails and allow the axle to hang
free.

2. Saturate the bolts and nuts with heat valve lubri-

cant. Allow 5 minutes for penetration.

3. Remove muffler from isolator.

4. Remove the tailpipe/resonator to muffler assembly

flange nuts.

5. Remove the front exhaust pipe/catalytic converter

to muffler flange nuts.

6. Remove muffler from vehicle.

11 - 10

EXHAUST SYSTEM

WK

INSTALLATION

3.7L/4.7L ENGINE

1. Position muffler and tailpipe assembly in vehicle.

2. Install insulators.

3. Install bolts and nuts (2) and ground strap (5) at

front exhaust pipe/catalytic converter flange (1)

4. Make sure the muffler/tailpipe assembly is correctly

positioned and the properly aligned. The minimum
clearance between components is 25mm (1 inch).

5. Tighten nuts (2) to 47 N·m (35 ft. lbs.).

6. Install RH shock absorber (Refer to 2 - SUSPEN-

SION/REAR/SHOCK - INSTALLATION) and sta-
blizer bar (Refer to 2 - SUSPENSION/REAR/
STABILIZER BAR - INSTALLATION).

7. Lower the vehicle.

8. Start the engine and inspect for exhaust leaks.

Repair exhaust leaks as necessary.

INSTALLATION

1. Position muffler in vehicle.

2. Install front exhaust pipe/catalytic converter to muf-

fler flange nuts. Do not tighten at this time.

3. Install tailpipe/resonator assembly to muffler flange

gasket and nuts. Do not tighten at this time.

4. Install rear insloator.

5. Make sure the muffler/tailpipe assembly is correctly

positioned and the properly aligned. The minimum
clearance between components is 25mm (1 inch).

6. Tighten flange nuts to 47 N·m (35 ft. lbs.).

7. Lower the vehicle.

8. Start the engine and inspect for exhaust leaks.

Repair exhaust leaks as necessary.
