INSTALLATION

1. Install the engine mount (1).

2. Lower the engine.

3. Install the thru bolts and nuts

4. Lower vehicle.

5. Connect negative battery cable.

MOUNT-ENGINE REAR

REMOVAL

4X2

1. Raise the vehicle on a hoist.

2. Using a suitable jack, support transmission.

3. Remove the crossmember.

4. Remove the fasteners (1) from the transmission

mount to transmission.

5. Remove the mount (3).

6. Remove the transmission mount bracket (2), if

required.

9 - 1248

ENGINE - 3.7L SERVICE INFORMATION

WK

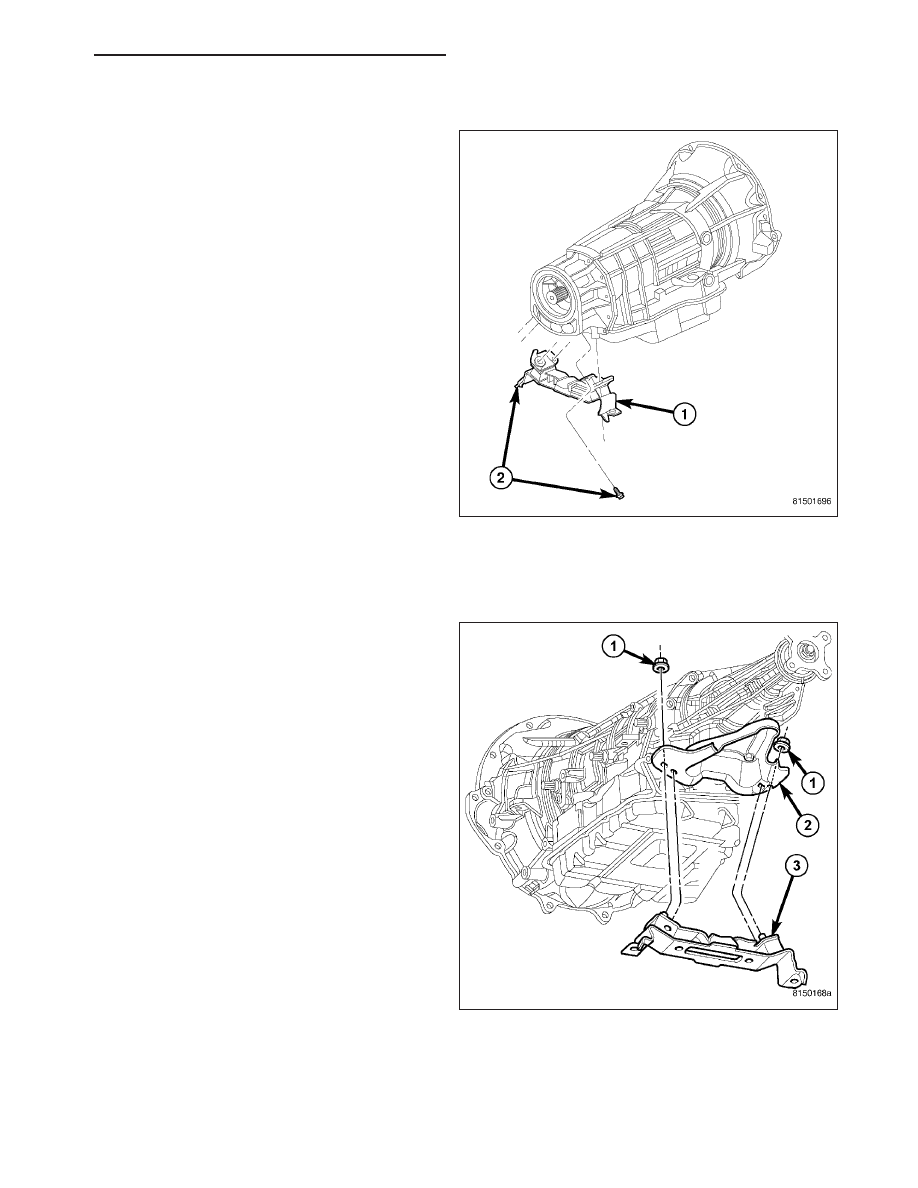

4X4

1. Raise the vehicle on a hoist.

2. Using a suitable jack, support transmission.

3. Remove the crossmember.

4. Remove the fasteners (2) from the transmission

mount (1) to transmission.

5. Remove the mount.

INSTALLATION

4X2

1. Install the transmission mount bracket (2), if

removed.

2. Position the transmission mount (3) on the trans-

mission mount bracket (2). Install the fasteners
(1)that

attach

the

transmission

mount

to

the

bracket.

3. Torque the bolts to N·m ( ft.lbs.) torque.

4. Install the crossmember.

WK

ENGINE - 3.7L SERVICE INFORMATION

9 - 1249

4X4

1. Position the transmission mount (1) on the trans-

mission. Install the bolts (2) that attach the trans-
mission mount to the transmission.

2. Torque the bolts to N·m ( ft.lbs.) torque.

3. Install the crossmember.

LUBRICATION

DESCRIPTION

The lubrication system is a full flow filtration pressure feed type.

9 - 1250

ENGINE - 3.7L SERVICE INFORMATION

WK

OPERATION

Oil from the oil pan is pumped by a gerotor type oil pump directly mounted to the crankshaft nose. Oil pressure is
controlled by a relief valve mounted inside the oil pump housing.

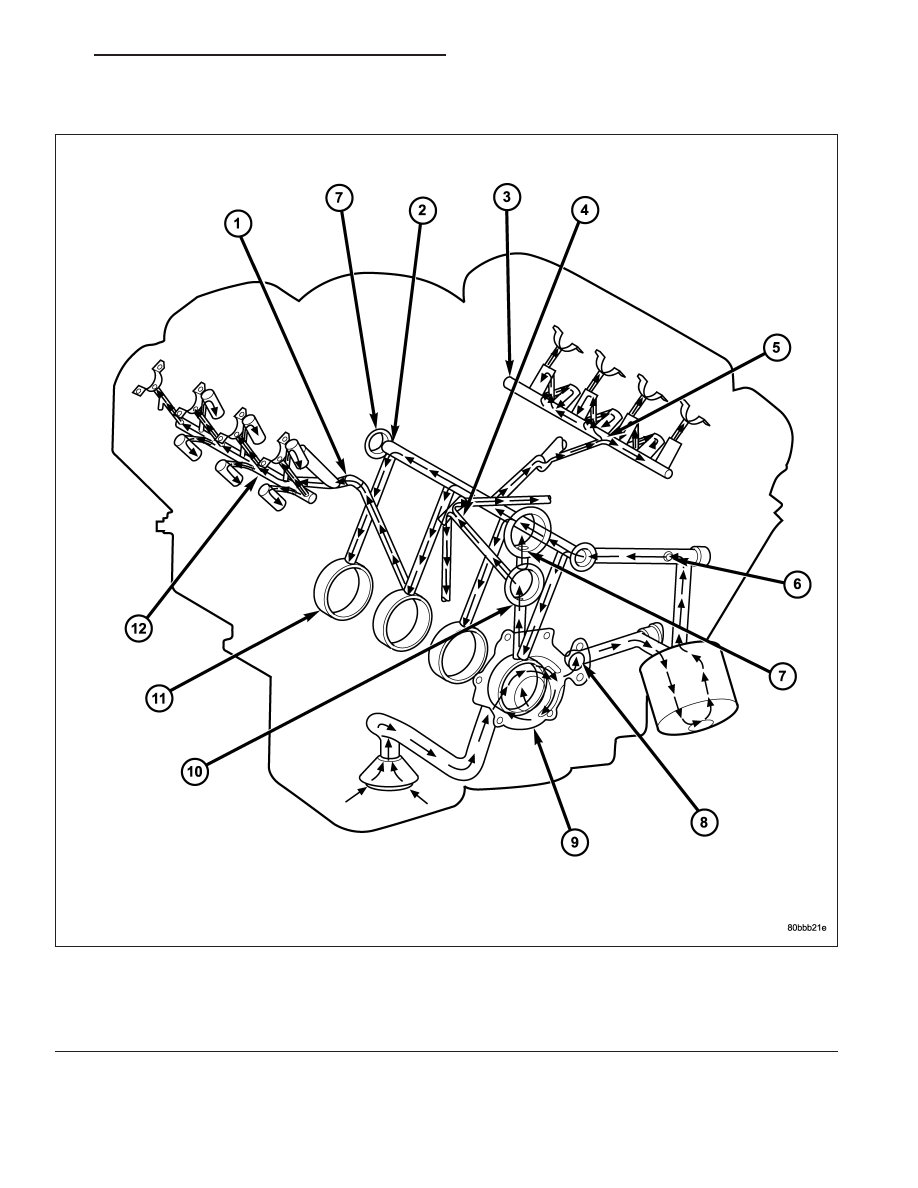

1 - OIL FLOW TO RIGHT CYLINDER HEAD

7 - OIL FLOW TO COUNTER BALANCE SHAFT

2 - CYLINDER BLOCK MAIN OIL GALLERY

8 - OIL PUMP OUTLET TO CYLINDER BLOCK

3 - LEFT CYLINDER HEAD OIL GALLERY

9 - OIL PUMP

4 - OIL FLOW TO BOTH SECONDARY TENSIONERS

10 - OIL FLOW TO CRANKSHAFT MAIN JOURNALS

5 - OIL FLOW TO LEFT CYLINDER HEAD

11 - CRANKSHAFT MAIN BEARING JOURNALS

6 - OIL PRESSURE SENSOR LOCATION

12 - RIGHT CYLINDER HEAD OIL GALLERY

WK

ENGINE - 3.7L SERVICE INFORMATION

9 - 1251
