P2099-DOWNSTREAM FUEL TRIM SYSTEM 2 RICH (CONTINUED)

4.

O2 SENSOR

Ignition on, engine not running.

Disconnect the 2/2 O2 Sensor harness connector.

With the scan tool, monitor the 2/2 O2 Sensor voltage.

The O2 Sensor voltage should read 5.0 volts on the scan tool with the
connector disconnected.

Using a jumper wire, jump the (K243) O2 Signal 2/2 circuit to the
(K904) O2 Return Downstream circuit in the O2 Sensor harness con-
nector.

NOTE: The voltage should drop from 5.0 volts to 2.5 volts with
the jumper wire in place.

Did the O2 Sensor volts change from 5.0 volts to 2.5 volts?

Yes

>> Replace the O2 Sensor

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 5

9 - 880

ENGINE ELECTRICAL DIAGNOSTICS

WK

P2099-DOWNSTREAM FUEL TRIM SYSTEM 2 RICH (CONTINUED)

5.

(K243) O2 SENSOR 2/2 SIGNAL CIRCUIT

Remove the jump wire.

Ignition on, engine not running.

With the scan tool, monitor the 2/2 O2 Sensor voltage.

Is the voltage above 4.8 volts?

Yes

>> Check the (K243) O2 Sensor 2/2 Signal circuit for an open

or short to battery voltage. Inspect the O2 Sensor connec-
tor and the PCM harness connector. If OK, replace and
program the Powertrain Control Module per Service Infor-
mation.

No

>> Go To 6

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

WK

ENGINE ELECTRICAL DIAGNOSTICS

9 - 881

P2099-DOWNSTREAM FUEL TRIM SYSTEM 2 RICH (CONTINUED)

6.

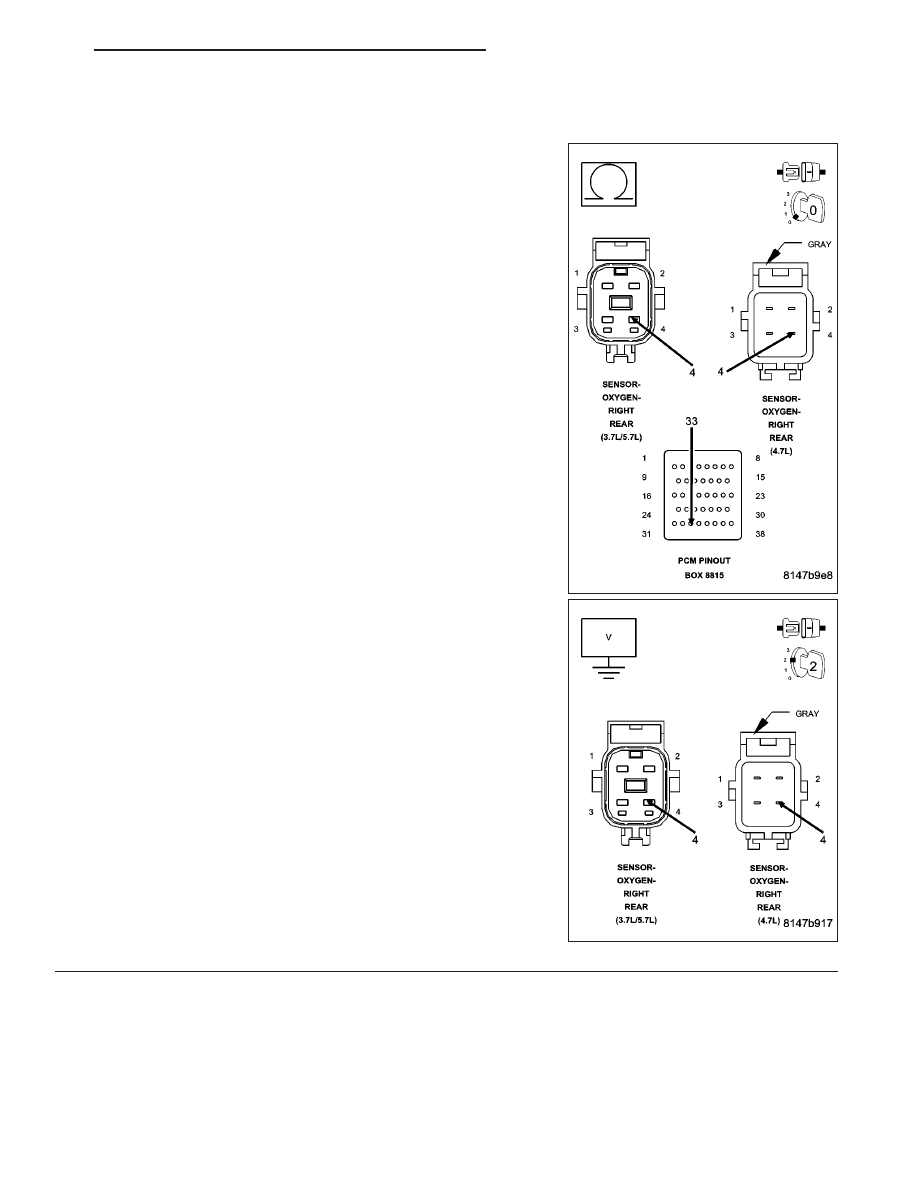

(K399) O2 SENSOR 2/2 HEATER CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the C3 PCM harness connector.

Measure the resistance of the (K399) O2 Sensor 2/2 Heater Control
circuit from the O2 Sensor harness connector to the appropriate ter-
minal of special tool #8815.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Repair the open in the (K399) O2 Sensor 2/2 Heater Con-

trol circuit.

9 - 882

ENGINE ELECTRICAL DIAGNOSTICS

WK

P2099-DOWNSTREAM FUEL TRIM SYSTEM 2 RICH (CONTINUED)

7.

(K904) O2 RETURN DOWNSTREAM CIRCUIT

Measure the voltage on the (K904) O2 Return Downstream circuit in
the O2 Sensor harness connector.

Is the voltage at 2.5 volts?

Yes

>> Check the fuel system for contaminants.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Check the (K904) O2 Return Downstream circuit for a

short to ground, open, or short to voltage. Inspect the O2
Sensor connector and the PCM harness connector. If OK,
replace and program the Powertrain Control Module per
Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

WK

ENGINE ELECTRICAL DIAGNOSTICS

9 - 883
