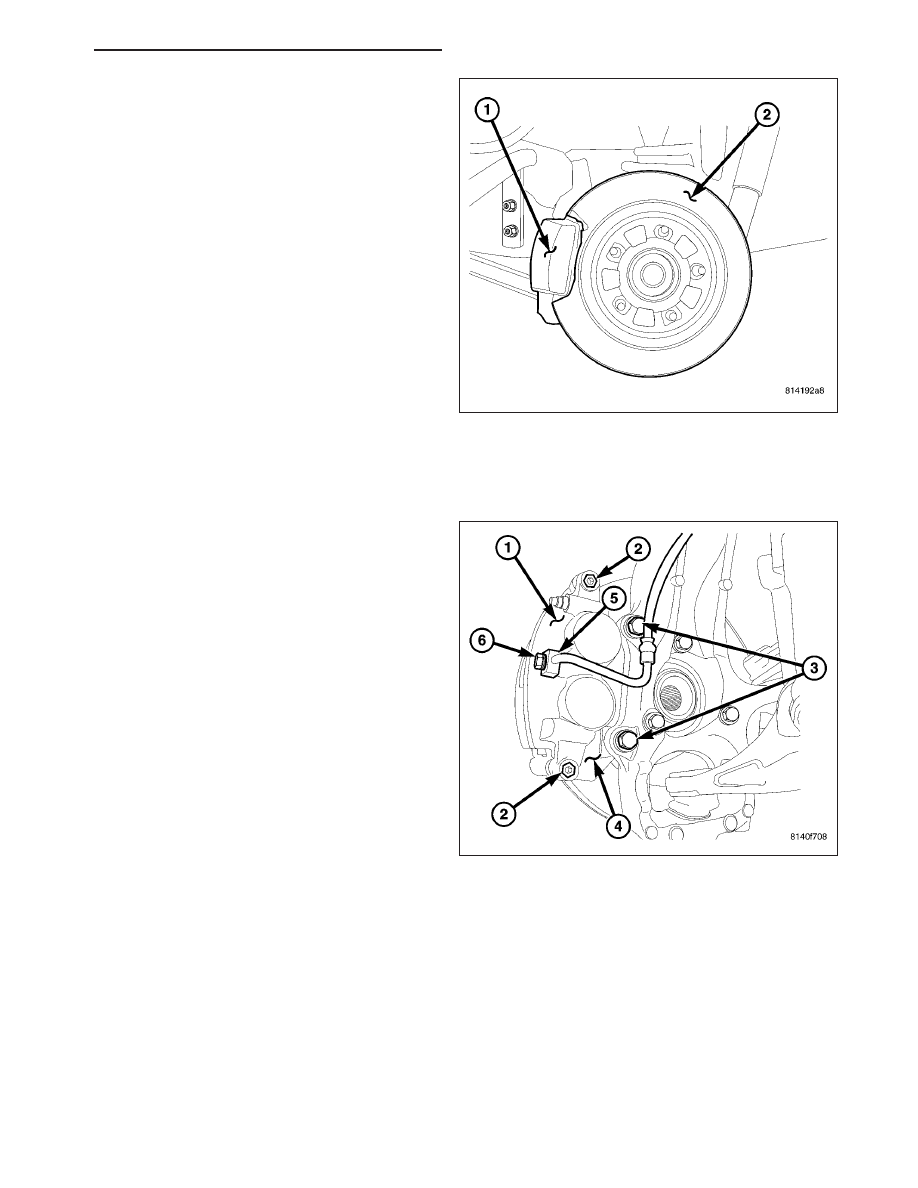

REAR DISC BRAKE ROTOR

1. Raise and support the vehicle.

2. Remove wheel and tire assembly.

3. Remove the caliper slide bolts (4).

4. Remove caliper (1).

5. Secure caliper assembly (1) to nearby suspension

part with wire. Do not allow brake hose to sup-
port caliper weight.

6. Remove and discard the o-ring (2) securing rotor

(1) to axle studs.

7. Remove rotor (1) off axle studs.

5 - 50

BRAKES - BASE - SERVICE INFORMATION

WK

INSTALLATION

FRONT DISC BRAKE ROTOR

1. Install the rotor (1) on hub studs.

2. Install the caliper adapter (1) on the knuckle (2).

Install adapter bolts (3) and tighten to 90-115 N·m
(66-85 ft. lbs.).

WK

BRAKES - BASE - SERVICE INFORMATION

5 - 51

NOTE: Caliper slide pins should be free from
debris and lightly lubricated.

3. Install the caliper (1) to the caliper adapter (4) and

tighten the bolts to 72 N·m (53 ft. lbs.).

4. Gently lift one end of the slide pin boot to equalize

air pressure, then release the boot and verify that
the boot is fully covering the slide pin.

5. Install wheel and tire assembly.

6. Remove support and lower the vehicle.

7. Pump brake pedal to seat caliper pistons and

brake pads. Do not move vehicle until firm brake
pedal is obtained.

REAR DISC BRAKE ROTOR

1. Install rotor on axle studs.

2. Install the caliper assembly.

3. Install caliper slide bolts (4) and tighten to 90-115

N·m (66-85 ft. lbs.).

5 - 52

BRAKES - BASE - SERVICE INFORMATION

WK

4. Install wheel and tire assembly.

5. Remove support and lower the vehicle.

6. Pump brake pedal until caliper pistons and brake

shoes are seated.

DISC BRAKE CALIPER ADAPTER

REMOVAL

1. Raise and support the vehicle.

2. Remove the front wheel and tire assembly.

3. Remove the caliper (1) (Refer to 5 - BRAKES/HY-

DRAULIC/MECHANICAL/DISC BRAKE CALIPERS
- REMOVAL).

4. Remove the disc brake caliper (1) from the adapter

(4).

CAUTION: Never allow the disc brake caliper to
hang from the brake hose. Damage to the brake
hose will result. Provide a suitable support to
hang the caliper securely.

5. Remove the inboard and outboard brake pads.

(Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/
BRAKE PADS/SHOES - REMOVAL).

WK

BRAKES - BASE - SERVICE INFORMATION

5 - 53
