P0685-AUTO SHUTDOWN RELAY CONTROL CIRCUIT (CONTINUED)

4.

(K342) ASD RELAY CONTROL CIRCUIT OPEN

Disconnect the C3 PCM harness connector.

CAUTION: Do not probe the PCM harness connectors. Probing the PCM harness connectors will damage
the PCM terminals resulting in poor terminal to pin connection. Install Miller Special Tool #8815 to perform
diagnosis.
Measure the resistance of the (K342) ASD Relay Control circuit from the IPM to the appropriate terminals of special
tool #8815.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open in the (K342) ASD Relay Control circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

5.

(K342) ASD RELAY CONTROL CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K342) ASD Relay Control circuit in the IPM.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (K342) ASD Relay Control circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

6.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 736

ENGINE ELECTRICAL DIAGNOSTICS

WK

P0688-AUTO SHUTDOWN RELAY SENSE CIRCUIT LOW

WK

ENGINE ELECTRICAL DIAGNOSTICS

9 - 737

P0688-AUTO SHUTDOWN RELAY SENSE CIRCUIT LOW (CONTINUED)

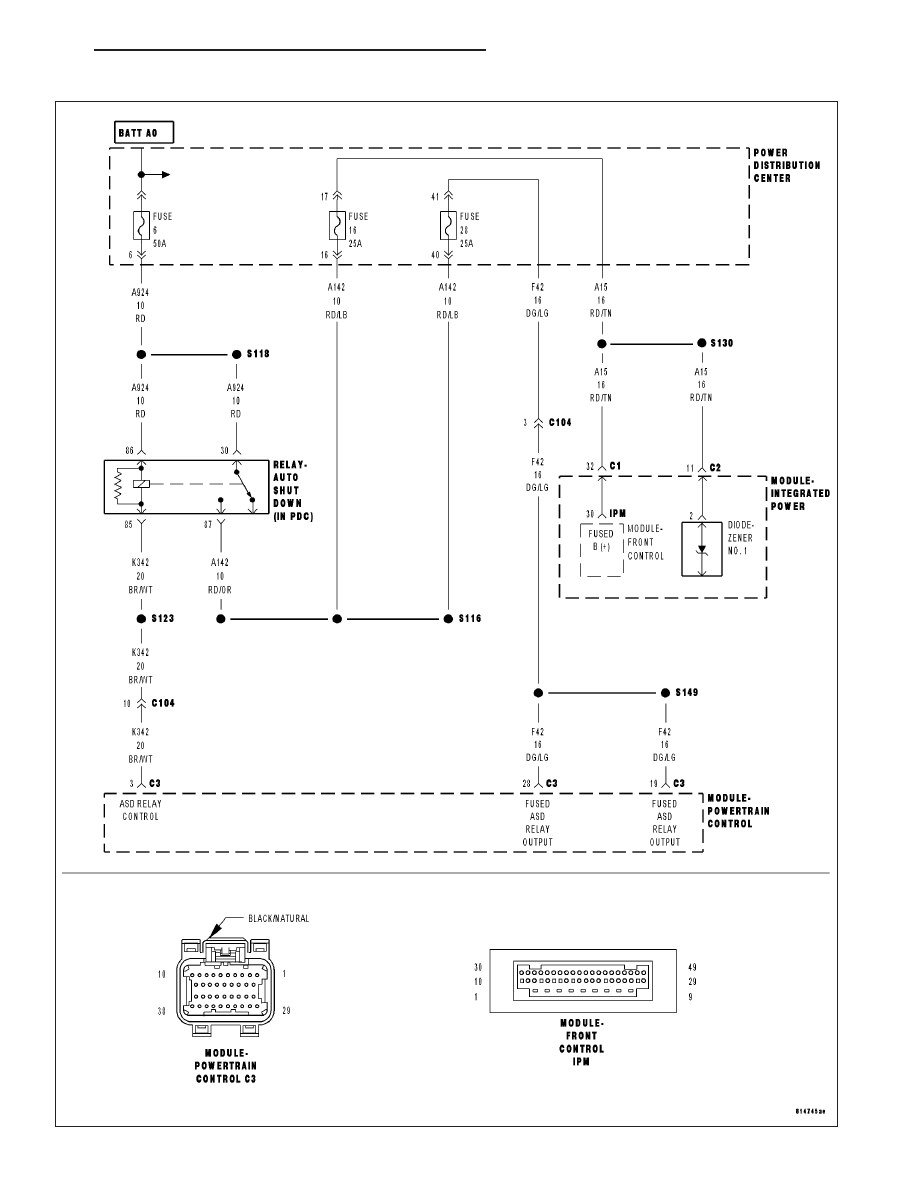

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With ignition key on. Battery voltage greater than 10 volts.

•

Set Condition:
No voltage sensed at the PCM when the ASD relay is energized. One Trip Fault. Three good trips to turn off
the MIL.

Possible Causes

(A924) FUSED B+ CIRCUITS

(K342) ASD RELAY OUTPUT CIRCUIT OPEN

ASD RELAY

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

VERIFY ASD DTC

NOTE: Diagnose P0685 - Auto Shutdown Relay Control Circuit first if it set along with this DTC.
With a scan tool, erase the DTC.

Attempt to start the engine. If the engine will not start, crank the engine for at least 15 seconds. It may be neces-
sary to repeat several times.

Does the DTC reset?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

ENGINE OPERATION

Attempt to start the engine.

Does the engine start?

Yes

>> Go To 3

No

>> Go To 4

9 - 738

ENGINE ELECTRICAL DIAGNOSTICS

WK

P0688-AUTO SHUTDOWN RELAY SENSE CIRCUIT LOW (CONTINUED)

3.

(K342) ASD RELAY OUTPUT CIRCUIT OPEN

Turn the ignition off.

Remove the ASD Relay.

Disconnect the C3 PCM harness connector.

CAUTION: Do not probe the PCM harness connectors. Probing the PCM harness connectors will damage
the PCM terminals resulting in poor terminal to pin connection. Install Miller Special Tool #8815 to perform
diagnosis.
Measure the resistance of the (K342) ASD Relay Output circuit from the Relay connection to the appropriate ter-
minals of special tool #8815.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the open in the (K342) ASD Relay Output circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

4.

ASD RELAY

Turn the ignition off.

Install a substitute relay in place of the ASD Relay.

Ignition on, engine not running.

With a scan tool, erase DTCs.

Attempt to start the engine.

With a scan tool, read DTCs.

Does the DTC reset?

Yes

>> Go To 5

No

>> Replace the ASD Relay.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

5.

(A924) FUSED B+ CIRCUITS

Turn the ignition off.

Using a 12-volt test light connected to ground, probe the (A924) Fused B+ circuits at the Relay connection.

Does the test light illuminate brightly?

Yes

>> Go To 6

No

>> Repair the open or short to ground in the (A924) Fused B+ circuits. Inspect the related fuse and repair

as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)
