P0594-SPEED CONTROL SERVO POWER RELAY CIRCUIT (CONTINUED)

2.

(V32) S/C SUPPLY CIRCUIT

Turn the ignition off.

Disconnect the Stop Lamp Switch harness connector.

Ignition on, engine not running. (It may be necessary to start the
engine.)

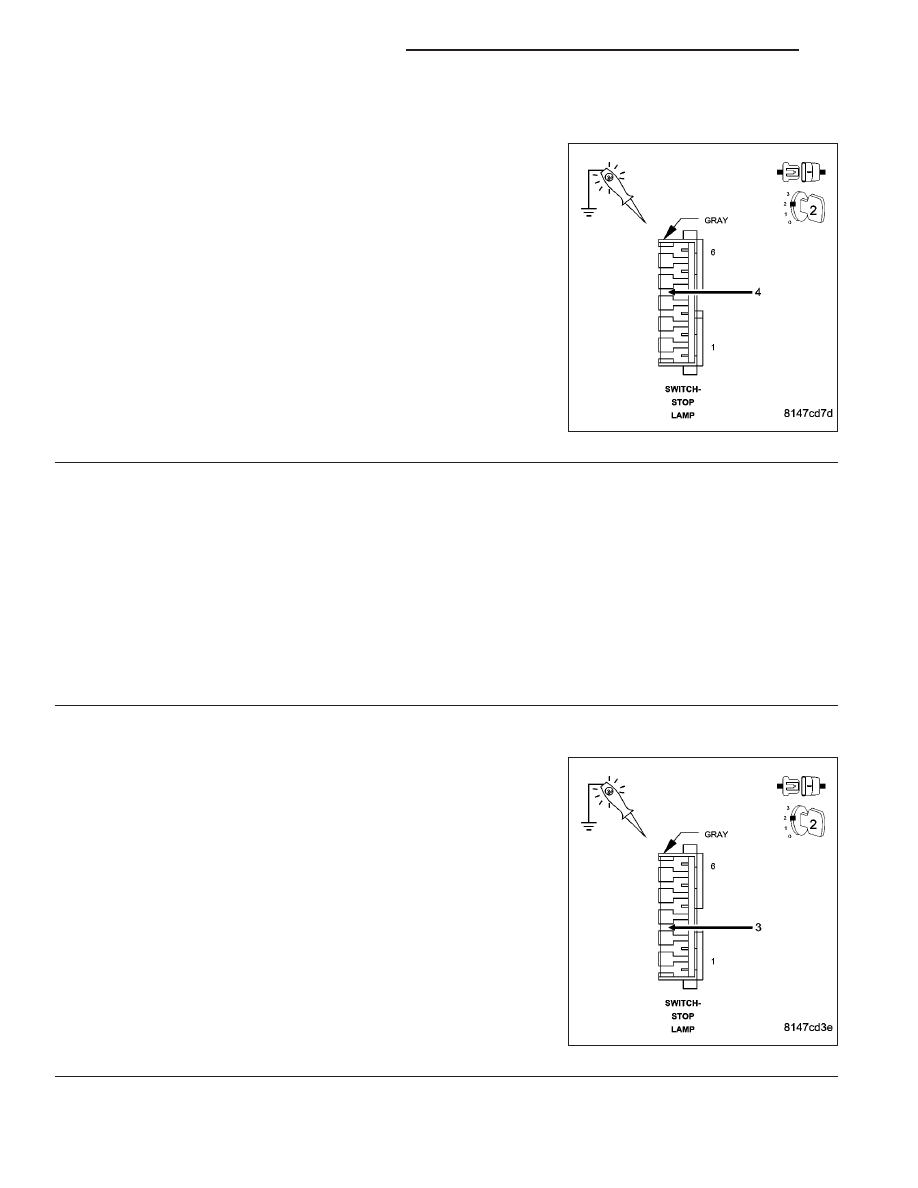

Using a 12-volt test light connected to ground, probe the (V32) S/C
Supply circuit in the Switch harness connector while holding the Cruise
Switch in the ON position.

Does the test light illuminate brightly?

Yes

>> Go To 3

No

>> Go To 7

3.

STOP LAMP SWITCH

Disconnect and remove the Stop Lamp Switch.

Measure the resistance across the (V32) S/C Supply circuit terminal and the (V30) S/C Brake Switch Output circuit
terminal in the Stop Lamp Switch.

Push the Plunger of the Switch in and let it out.

Does the resistance change from below 5.0 ohms to an open circuit?

Yes

>> Go To 4

No

>> Replace the Stop Lamp Switch.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

4.

(V30) S/C BRAKE SWITCH OUTPUT

Turn the ignition off.

Connect the Stop Lamp Switch harness connector and install the
Switch.

Disconnect the Speed Control Servo harness connector.

Ignition on, engine not running.

NOTE: It is necessary to PRESS and HOLD the Speed Control
Switch in the ON position while checking for voltage.
Using a 12-volt test light connected to ground, probe the (V30) S/C
Brake Switch Output circuit in the Servo Harness connector.

Does the test light illuminate brightly?

Yes

>> Replace the S/C Servo.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 5

9 - 692

ENGINE ELECTRICAL DIAGNOSTICS

WK

P0594-SPEED CONTROL SERVO POWER RELAY CIRCUIT (CONTINUED)

5.

(V30) S/C BRAKE SWITCH OUTPUT CIRCUIT OPEN

Turn the ignition off.

Disconnect the Brake Lamp Switch harness connector.

Measure the resistance of the (V30) S/C Brake Switch Output circuit
from the Stop Lamp Switch harness connector to the S/C Servo har-
ness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the excessive resistance in the (V30) S/C Brake

Switch Output circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

6.

(V30) S/C BRAKE SWITCH OUTPUT CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (V30) S/C Brake
Switch Output circuit in the Speed Control Servo harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (V30) S/C Brake Switch

Output circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 9

WK

ENGINE ELECTRICAL DIAGNOSTICS

9 - 693

P0594-SPEED CONTROL SERVO POWER RELAY CIRCUIT (CONTINUED)

7.

(V32) S/C SUPPLY CIRCUIT OPEN

Turn the ignition off.

Disconnect the C3 PCM harness connector.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Special
Tool #8815 to perform diagnosis.

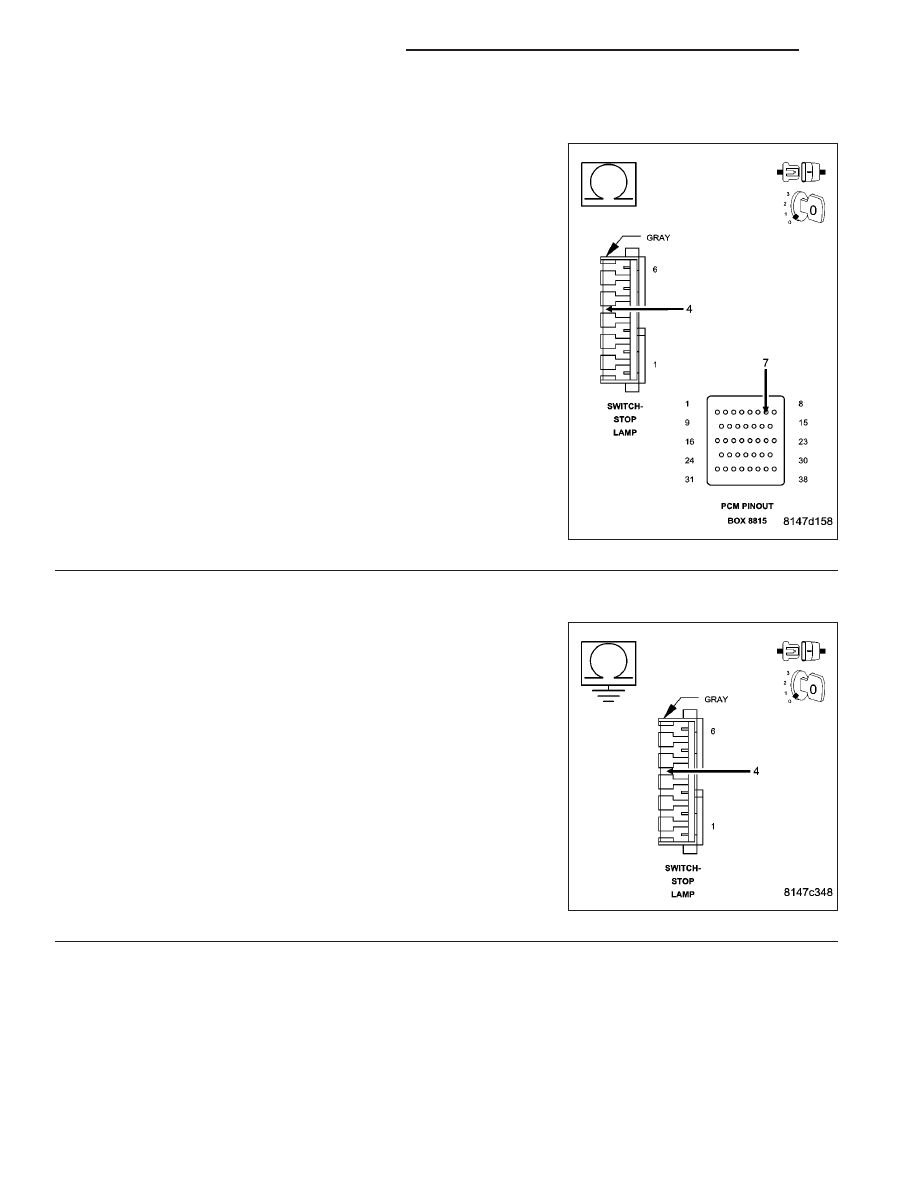

Measure the resistance of the (V32) S/C Supply circuit from the Stop
Lamp Switch harness connector to the appropriate terminal of special
tool #8815.

Is the resistance above 5.0 ohms?

Yes

>> Repair the open in the (V32) S/C Supply circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 8

8.

(V32) S/C SUPPLY CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (V32) S/C Supply cir-
cuit in the Stop Lamp Switch harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (V32) S/C Supply circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 9

9 - 694

ENGINE ELECTRICAL DIAGNOSTICS

WK

P0594-SPEED CONTROL SERVO POWER RELAY CIRCUIT (CONTINUED)

9.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)
