(14) Remove the underdrive clutch pack from the

input clutch retainer (Fig. 50).

(15) Using Spring Compressor 8251, compress the

UD/OD balance piston and remove the snap-ring
from the input clutch hub (Fig. 49).

(16) Remove the UD/OD balance piston and piston

return spring from the input clutch retainer (Fig. 50).

(17) Remove the underdrive piston from the input

clutch retainer (Fig. 50).

NOTE: Both the UD/OD balance piston and the
underdrive piston have seals molded onto them. If
the seal is damaged, do not attempt to install a new
seal onto the piston. The piston/seal must be
replaced as an assembly.

(18) Remove the input clutch retainer tapered

snap-ring.

(19) Separate input clutch retainer from input

clutch hub.

(20) Separate OD/reverse piston from input clutch

hub retainer (Fig. 50).

(21) Remove all seals and o-rings from the input

shaft and input hub. The o-rings on the input hub
are color coded. Be sure to make note of which o-ring
belongs in which location.

ASSEMBLY

(1) Install all new seals and o-rings onto the input

shaft and input hub. The o-rings on the input hub
are color coded. Be sure to install the correct o-ring
in the correct location.

(2) Check the transmission lubrication check valve

located in the input shaft using shop air. The valve
should only allow air flow in one direction. If the
valve allows no air flow, or air flow in both direc-
tions, the valve will need to be replaced.

(3) Lubricate all seals with Mopar

t ATF +4, type

9602, prior to installation.

(4) Assemble the OD/reverse piston onto the input

clutch hub (Fig. 51).

(5) Assemble the input clutch retainer onto the

input clutch hub.

(6) Install the input clutch retainer tapered snap-

ring with tapered side up onto the input clutch hub.

(7) Install Piston Guides 8504 into the input clutch

retainer (Fig. 52) and onto the input clutch hub to
guide the inner and outer underdrive piston seals
into position.

(8) Install the underdrive piston into the input

clutch retainer and over the input clutch hub (Fig.
51).

(9) Install the UD/OD balance piston return spring

pack into the input clutch retainer.

(10) Install Piston Guide 8252 into the input

clutch retainer (Fig. 53) to guide the UD/OD balance
piston seal into position inside the underdrive piston.

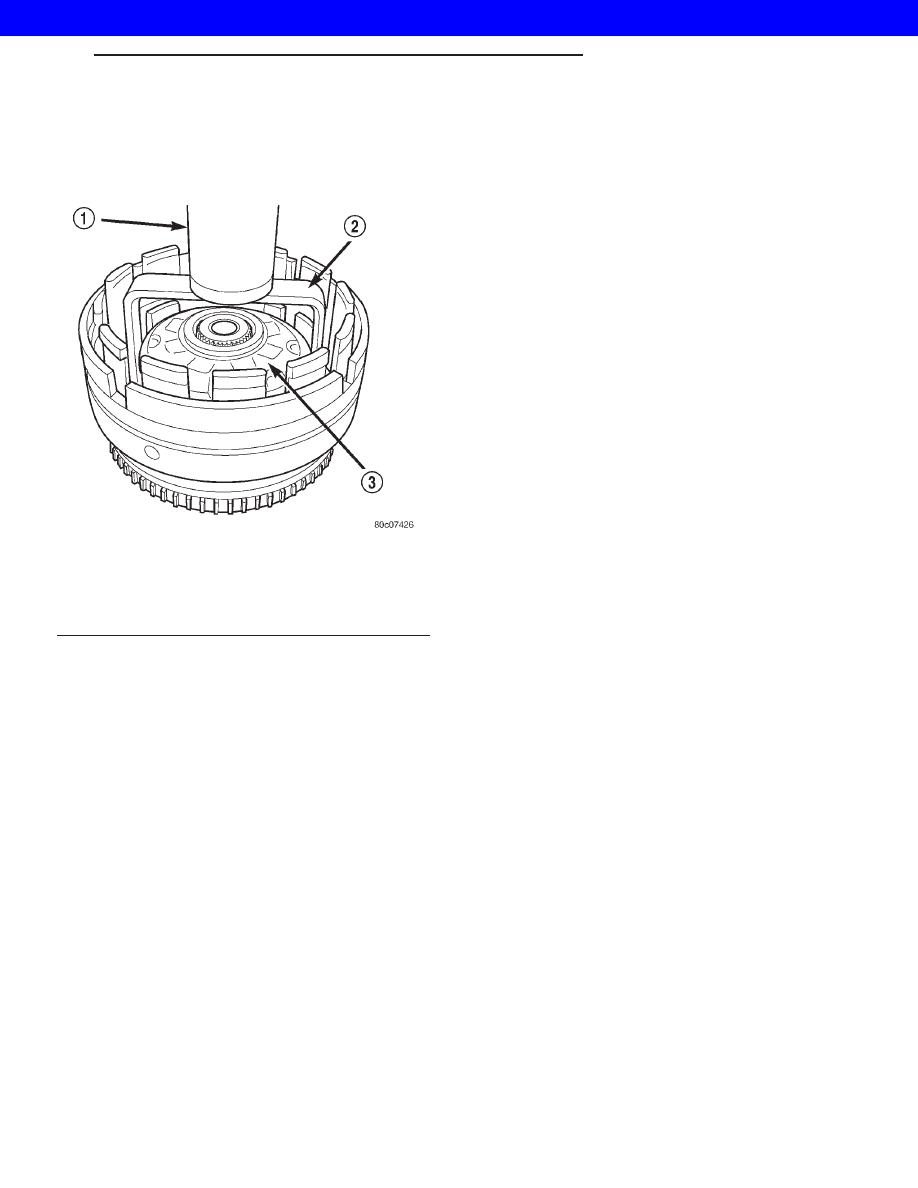

Fig. 49 Compressing UD/OD Balance Piston Using

Tool 8251

1 - PRESS
2 - TOOL 8251
3 - BALANCE PISTON

WG

AUTOMATIC-545RFE

21s - 251

INPUT CLUTCH ASSEMBLY (Continued)

2001 JEEP GRAND CHEROKEE

(11) Install the UD/OD balance piston into the

input clutch retainer and the underdrive piston.

(12) Using Spring Compressor 8251, compress the

UD/OD return spring pack and secure the piston in
place with the snap-ring (Fig. 54).

(13) Install the underdrive clutch pack into the

input clutch retainer (Fig. 51).

(14) Install the UD/OD reaction plate lower flat

snap-ring (Fig. 55). The correct snap-ring can be
identified by the two tabbed ears.

(15) Install the UD/OD reaction plate into the

input clutch retainer. The reaction plate is to be
installed with the big step down.

Fig. 50 Input Clutch Assembly - Part 1

1 - INPUT CLUTCH HUB

11 - UD CLUTCH

2 - SEAL

12 - PLATE

3 - SEAL

13 - CLUTCH RETAINER

4 - SNAP-RING

14 - SEAL

5 - SNAP-RING

15 - OD/REV PISTON

6 - UD BALANCE PISTON

16 - BELLEVILLE SPRING

7 - SNAP-RING

17 - SNAP-RING

8 - UD PISTON

18 - SEAL

9 - SPRING

19 - INPUT SHAFT

10 - DISC

21s - 252

AUTOMATIC-545RFE

WG

INPUT CLUTCH ASSEMBLY (Continued)

2001 JEEP GRAND CHEROKEE

(16) Install

the

UD/OD

reaction

plate

upper

tapered snap-ring with tapered side up.

(17) Install the input clutch assembly into Input

Clutch Pressure Fixture 8260 (Fig. 56). Mount a dial
indicator to the assembly, push down on the clutch
discs and zero the indicator against the underdrive
clutch discs (Fig. 57). Apply 20 psi of air pressure to
the underdrive clutch and record the dial indicator

reading. Measure and record UD clutch pack mea-
surement in four (4) places, 90° apart. Take average
of four measurements and compare with UD clutch
pack clearance specification. The correct clutch clear-
ance is 0.76-1.16 mm (0.030-0.063 in.). The reaction
plate is not selective. If the clutch clearance is not
within specification, replace the reaction plate along
with all the friction and steel discs.

Fig. 51 Input Clutch Assembly - Part II

1 - INPUT CLUTCH HUB

11 - UD CLUTCH

2 - SEAL

12 - PLATE

3 - SEAL

13 - CLUTCH RETAINER

4 - SNAP-RING

14 - SEAL

5 - SNAP-RING

15 - OD/REV PISTON

6 - UD BALANCE PISTON

16 - BELLEVILLE SPRING

7 - SNAP-RING

17 - SNAP-RING

8 - UD PISTON

18 - SEAL

9 - SPRING

19 - INPUT SHAFT

10 - DISC

WG

AUTOMATIC-545RFE

21s - 253

INPUT CLUTCH ASSEMBLY (Continued)

2001 JEEP GRAND CHEROKEE

(18) Install the overdrive clutch pack into the

input clutch retainer (Fig. 55). The overdrive steel
separator plates can be identified by the lack of the
half-moon cuts in the locating tabs.

(19) Install the overdrive clutch wavy snap-ring

with the two tabbed ears into the input clutch
retainer.

(20) Install the OD/reverse reaction plate into the

input clutch retainer. The reaction plate is non-direc-
tional (Fig. 55).

(21) Install the OD/reverse reaction plate flat

snap-ring into the input clutch retainer.

(22) Mount a dial indicator to the assembly and

zero the indicator against the OD/reverse reaction
plate (Fig. 58). Apply 20 psi of air pressure to the
overdrive clutch and record the dial indicator read-
ing. Measure and record OD clutch pack measure-
ment in four (4) places, 90° apart. Take average of
four measurements and compare with OD clutch
pack clearance specification.Verify that the clutch
clearance is 1.016-1.65 mm (0.040-0.065 in.). The
reaction plate is not selective. If the clutch clearance
is not within specification, replace the reaction plate
along with all the friction and steel discs.

(23) Install the reverse clutch pack into the input

clutch retainer (Fig. 55).

(24) Install the reverse reaction plate into the

input clutch retainer.

(25) Install the reverse reaction plate selective

snap-ring into the input clutch retainer.

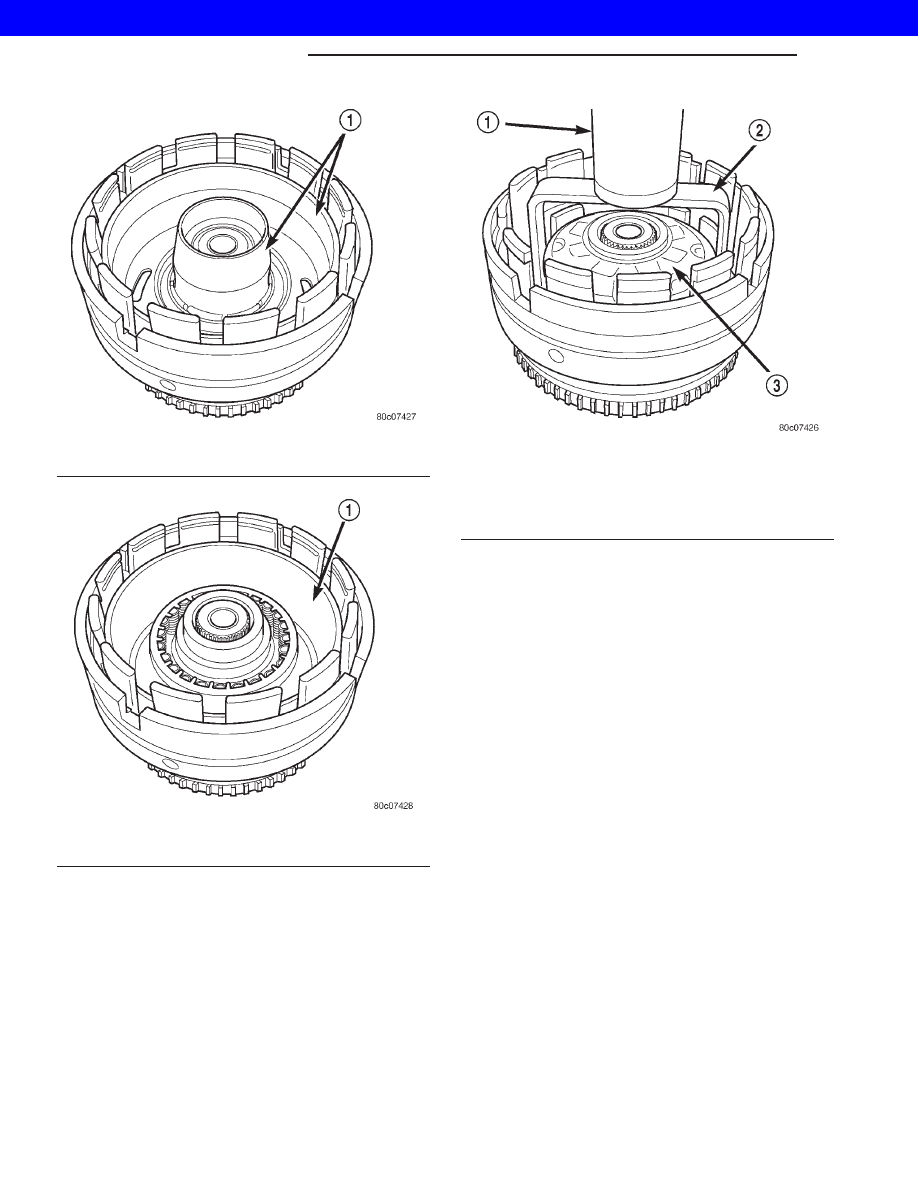

Fig. 52 Install Underdrive Piston Using Tool 8504

1 - TOOL 8504

Fig. 53 Install Balance Piston Using Tool 8252

1 - TOOL 8252

Fig. 54 Compressing UD/OD Balance Piston Using

Tool 8251

1 - PRESS
2 - TOOL 8251
3 - BALANCE PISTON

21s - 254

AUTOMATIC-545RFE

WG

INPUT CLUTCH ASSEMBLY (Continued)

2001 JEEP GRAND CHEROKEE
