(3) Install 1-2 and 2-3 shift valves and springs.
(4) Install 1-2 shift control valve and spring.

(5) Install retainer, spring, limit valve, and 2-3

throttle plug from limit valve housing.

(6) Install limit valve housing and cover plate.

Tighten screws to 4 N·m (35 in. lbs.).

(7) Install shuttle valve as follows:

(a) Insert plastic guides in shuttle valve second-

ary spring and install spring on end of valve.

(b) Install shuttle valve into housing.
(c) Hold shuttle valve in place.
(d) Compress secondary spring and install E-clip

in groove at end of shuttle valve.

(e) Verify that spring and E-clip are properly

seated before proceeding.
(8) Install shuttle valve cover plate. Tighten cover

plate screws to 4 N·m (35 in. lbs.) torque.

(9) Install 1-2 and 2-3 valve governor plugs in

valve body.

(10) Install shuttle valve primary spring and

throttle plug.

(11) Align and install governor plug cover. Tighten

cover screws to 4 N·m (35 in. lbs.) torque.

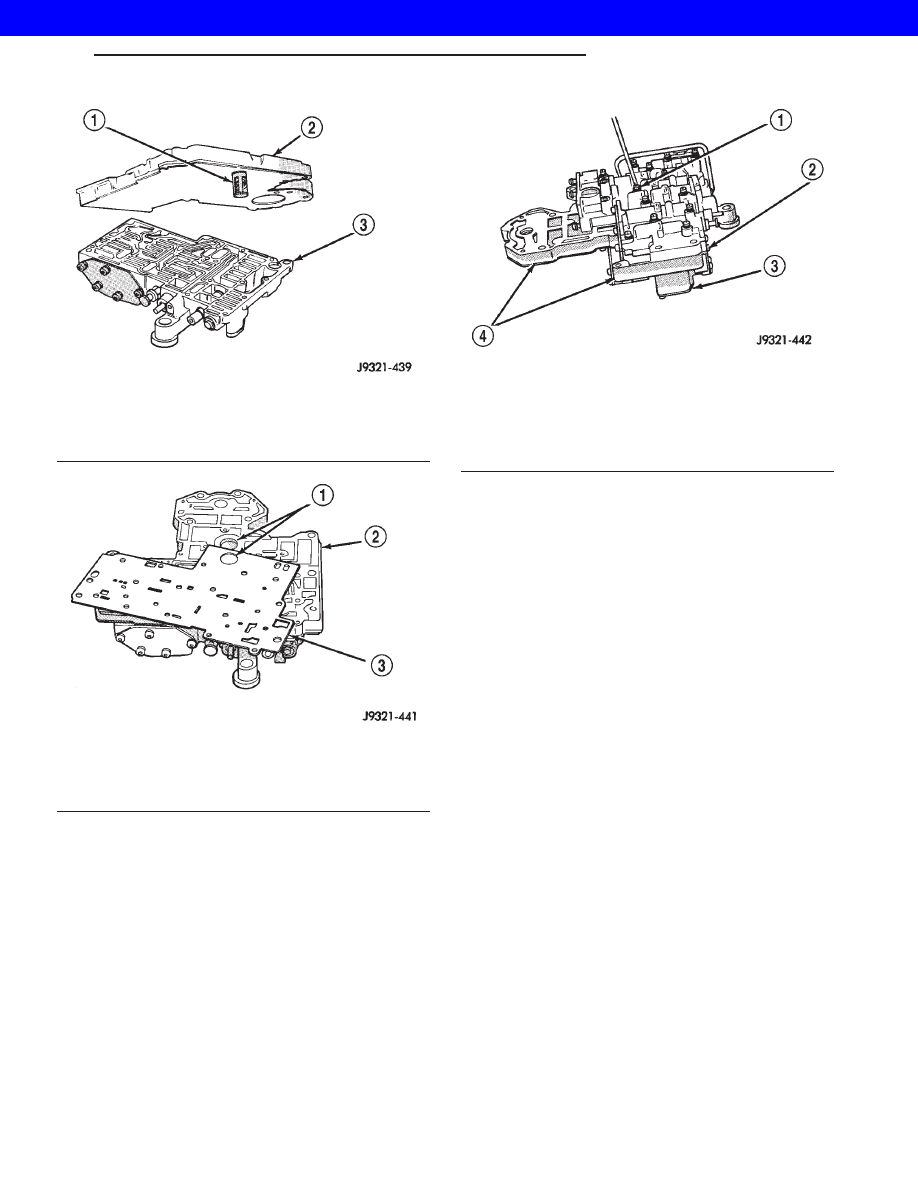

Fig. 305 Installing Transfer Plate On Upper Housing

1 - FILTER SCREEN
2 - TRANSFER PLATE/SEPARATOR PLATE ASSEMBLY
3 - UPPER HOUSING

Fig. 306 Lower Housing Separator Plate

1 - BE SURE TO ALIGN BORES
2 - TRANSFER PLATE
3 - LOWER HOUSING (OVERDRIVE) SEPARATOR PLATE

Fig. 307 Installing Lower Housing On Transfer Plate

And Upper Housing

1 - VALVE BODY SCREWS (13)
2 - LOWER HOUSING
3 - UPPER HOUSING
4 - TRANSFER PLATE

WG

AUTOMATIC - 44RE

21s - 199

VALVE BODY (Continued)

2001 JEEP GRAND CHEROKEE

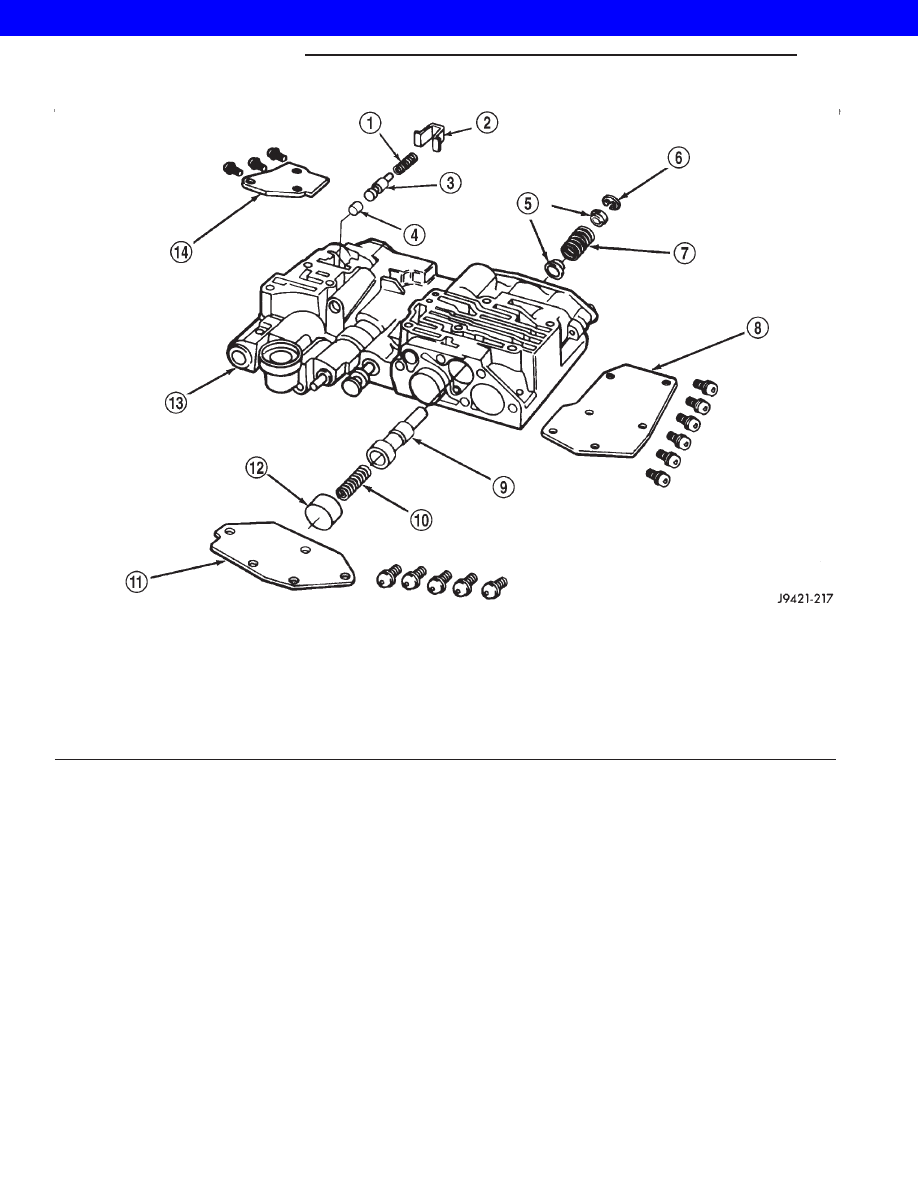

Fig. 308 Shuttle And Boost Valve Components

1 - SPRING

8 - SHUTTLE VALVE COVER

2 - RETAINER

9 - SHUTTLE VALVE

3 - BOOST VALVE

10 - SHUTTLE VALVE PRIMARY SPRING

4 - BOOST VALVE PLUG

11 - GOVERNOR PLUG COVER

5 - SPRING GUIDES

12 - THROTTLE PLUG

6 - E-CLIP

13 - UPPER HOUSING

7 - SHUTTLE VALVE SECONDARY SPRING

14 - BOOST VALVE COVER

21s - 200

AUTOMATIC - 44RE

WG

VALVE BODY (Continued)

2001 JEEP GRAND CHEROKEE

Fig. 309 Upper Housing Control Valve Locations

1 - UPPER HOUSING

8 - MANUAL VALVE

2 - REGULATOR VALVE

9 - 1-2 GOVERNOR PLUG

3 - SWITCH VALVE

10 - GOVERNOR PLUG COVER

4 - REGULATOR VALVE SPRING

11 - THROTTLE PLUG

5 - KICKDOWN VALVE

12 - 2-3 GOVERNOR PLUG

6 - KICKDOWN DETENT

13 - SHUTTLE VALVE PRIMARY SPRING

7 - THROTTLE VALVE AND SPRING

WG

AUTOMATIC - 44RE

21s - 201

VALVE BODY (Continued)

2001 JEEP GRAND CHEROKEE

BOOST VALVE TUBE AND BRACE

(1) Position valve body assembly so lower housing

is facing upward (Fig. 311).

(2) Lubricate tube ends and housing ports with

transmission fluid or petroleum jelly.

(3) Start tube in lower housing port first. Then

swing tube downward and work opposite end of tube
into upper housing port (Fig. 311).

(4) Insert and seat each end of tube in housings.
(5) Slide tube brace under tube and into alignment

with valve body screw holes (Fig. 312).

(6) Install and finger tighten three screws that

secure tube brace to valve body housings (Fig. 312).

(7) Bend tube brace tabs up and against tube to

hold it in position (Fig. 313).

(8) Tighten all valve body housing screws to 4 N·m

(35 in. lbs.) torque after tube and brace are installed.
Tighten screws in diagonal pattern starting at center
and working outward.

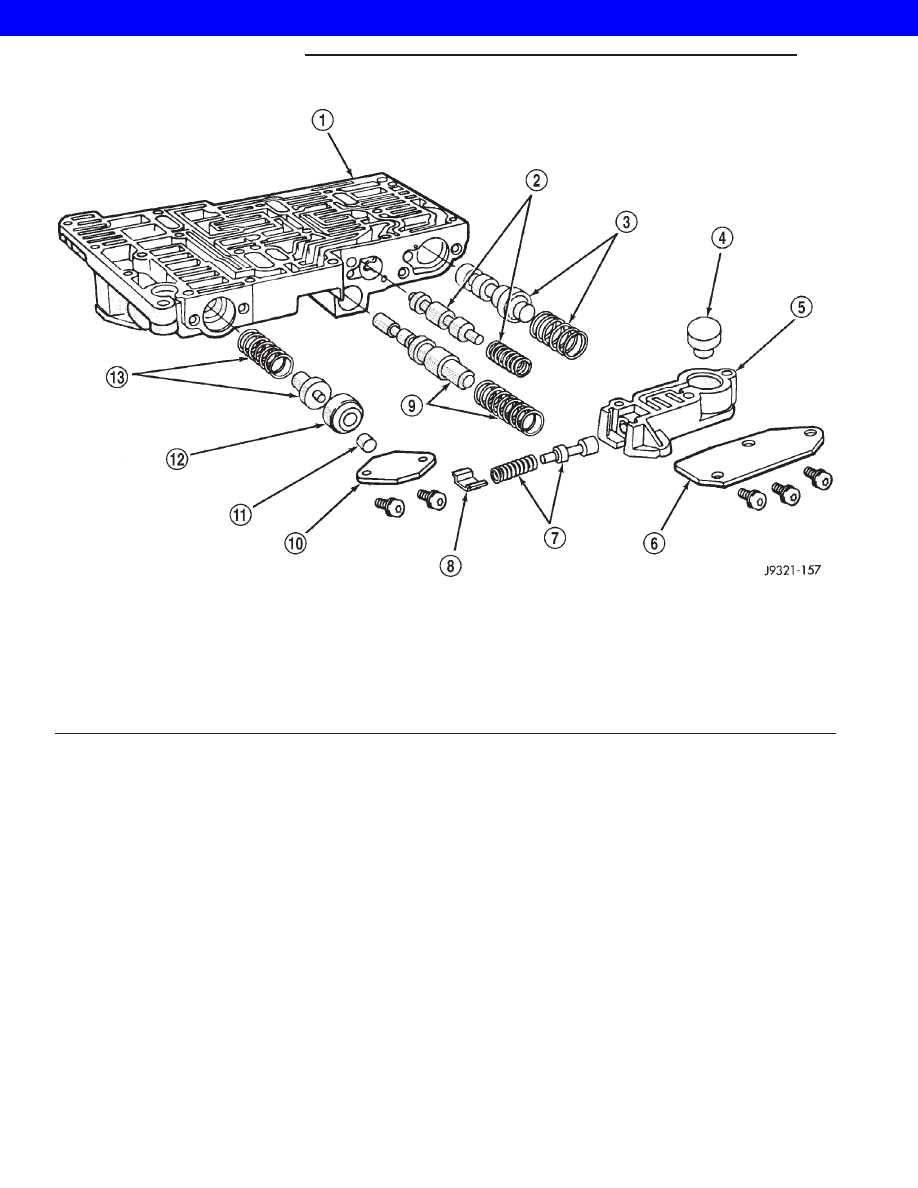

Fig. 310 Upper Housing Shift Valve And Pressure Plug Locations

1 - UPPER HOUSING

8 - RETAINER

2 - 1-2 SHIFT VALVE AND SPRING

9 - 1-2 SHIFT CONTROL VALVE AND SPRING

3 - 2-3 SHIFT VALVE AND SPRING

10 - PRESSURE PLUG COVER

4 - 2-3 THROTTLE PLUG

11 - LINE PRESSURE PLUG

5 - LIMIT VALVE HOUSING

12 - PLUG SLEEVE

6 - LIMIT VALVE COVER

13 - THROTTLE PRESSURE SPRING AND PLUG

7 - LIMIT VALVE AND SPRING

21s - 202

AUTOMATIC - 44RE

WG

VALVE BODY (Continued)
