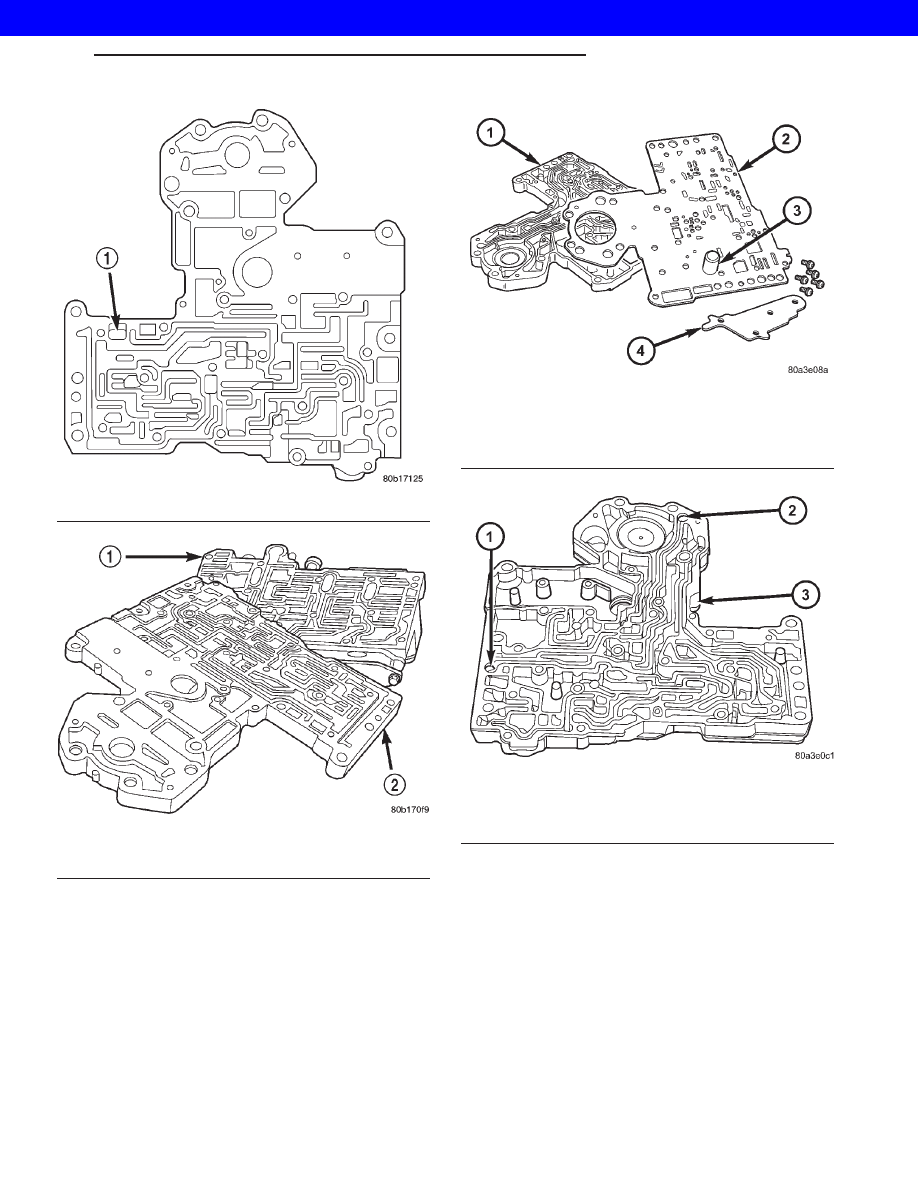

Fig. 291 ECE Check Ball

1 - ECE CHECK BALL (3/16

9

)

Fig. 292 Transfer Plate

1 - UPPER HOUSING
2 - TRANSFER PLATE

Fig. 293 Upper Housing Separator Plate

1 - TRANSFER PLATE
2 - UPPER HOUSING SEPARATOR PLATE
3 - FILTER SCREEN
4 - BRACE

Fig. 294 Rear Clutch And Rear Servo Check Ball

1 - REAR CLUTCH CHECK BALL
2 - REAR SERVO CHECK BALL
3 - TRANSFER PLATE

WG

AUTOMATIC - 44RE

21s - 191

VALVE BODY (Continued)

2001 JEEP GRAND CHEROKEE

VALVE BODY UPPER HOUSING

(1) Note location of check balls in valve body upper

housing (Fig. 295). Then remove the one large diam-
eter and the six smaller diameter check balls.

(2) Remove governor plug and shuttle valve covers

(Fig. 297).

(3) Remove E-clip that secures shuttle valve sec-

ondary spring on valve stem (Fig. 296).

(4) Remove throttle plug, primary spring, shuttle

valve, secondary spring, and spring guides (Fig. 297).

(5) Remove boost valve retainer, spring and valve

if not previously removed.

(6) Remove throttle plug and 1-2 and 2-3 governor

plugs (Fig. 284).

(7) Turn upper housing around and remove limit

valve and shift valve covers (Fig. 298).

(8) Remove limit valve housing. Then remove

retainer, spring, limit valve, and 2-3 throttle plug
from limit valve housing (Fig. 298).

(9) Remove 1-2 shift control valve and spring (Fig.

298).

(10) Remove 1-2 shift valve and spring (Fig. 298).
(11) Remove 2-3 shift valve and spring from valve

body (Fig. 298).

(12) Remove pressure plug cover (Fig. 298).
(13) Remove line pressure plug, sleeve, throttle

pressure plug and spring (Fig. 298).

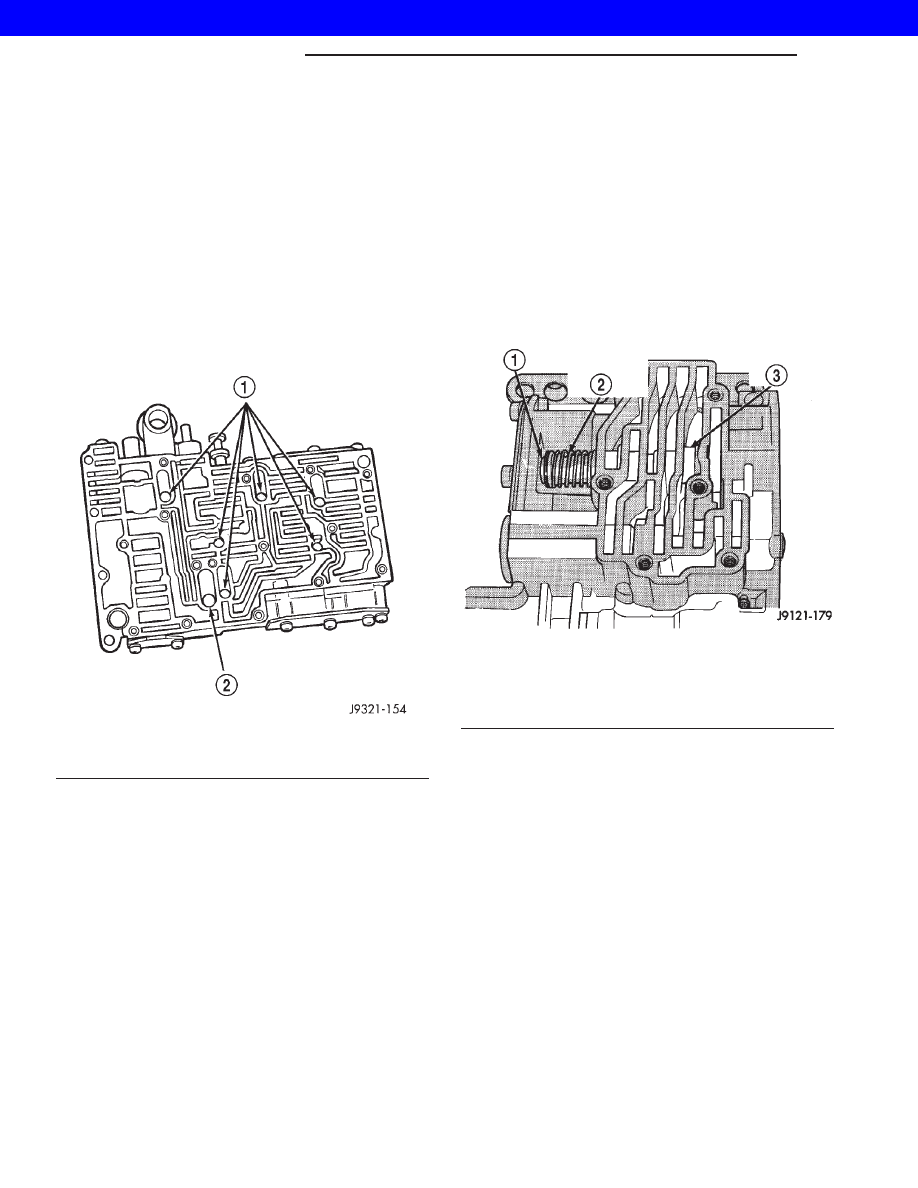

Fig. 295 Check Ball Locations In Upper Housing

1 - SMALL DIAMETER CHECK BALLS (6)
2 - LARGE DIAMETER CHECK BALL (1)

Fig. 296 Shuttle Valve E-Clip And Secondary Spring

Location

1 - E-CLIP
2 - SECONDARY SPRING AND GUIDES
3 - SHUTTLE VALVE

21s - 192

AUTOMATIC - 44RE

WG

VALVE BODY (Continued)

2001 JEEP GRAND CHEROKEE

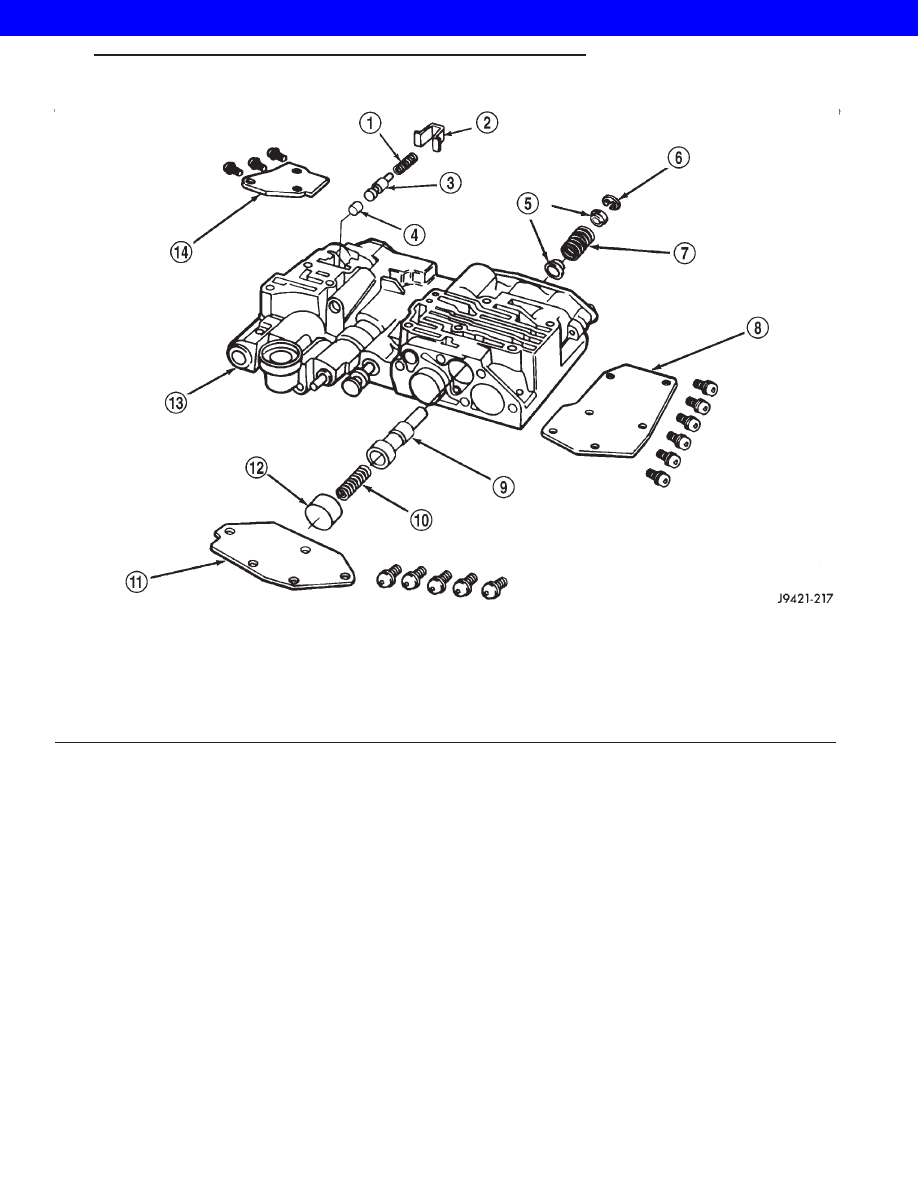

Fig. 297 Shuttle And Boost Valve Components

1 - SPRING

8 - SHUTTLE VALVE COVER

2 - RETAINER

9 - SHUTTLE VALVE

3 - BOOST VALVE

10 - SHUTTLE VALVE PRIMARY SPRING

4 - BOOST VALVE PLUG

11 - GOVERNOR PLUG COVER

5 - SPRING GUIDES

12 - THROTTLE PLUG

6 - E-CLIP

13 - UPPER HOUSING

7 - SHUTTLE VALVE SECONDARY SPRING

14 - BOOST VALVE COVER

WG

AUTOMATIC - 44RE

21s - 193

VALVE BODY (Continued)

2001 JEEP GRAND CHEROKEE

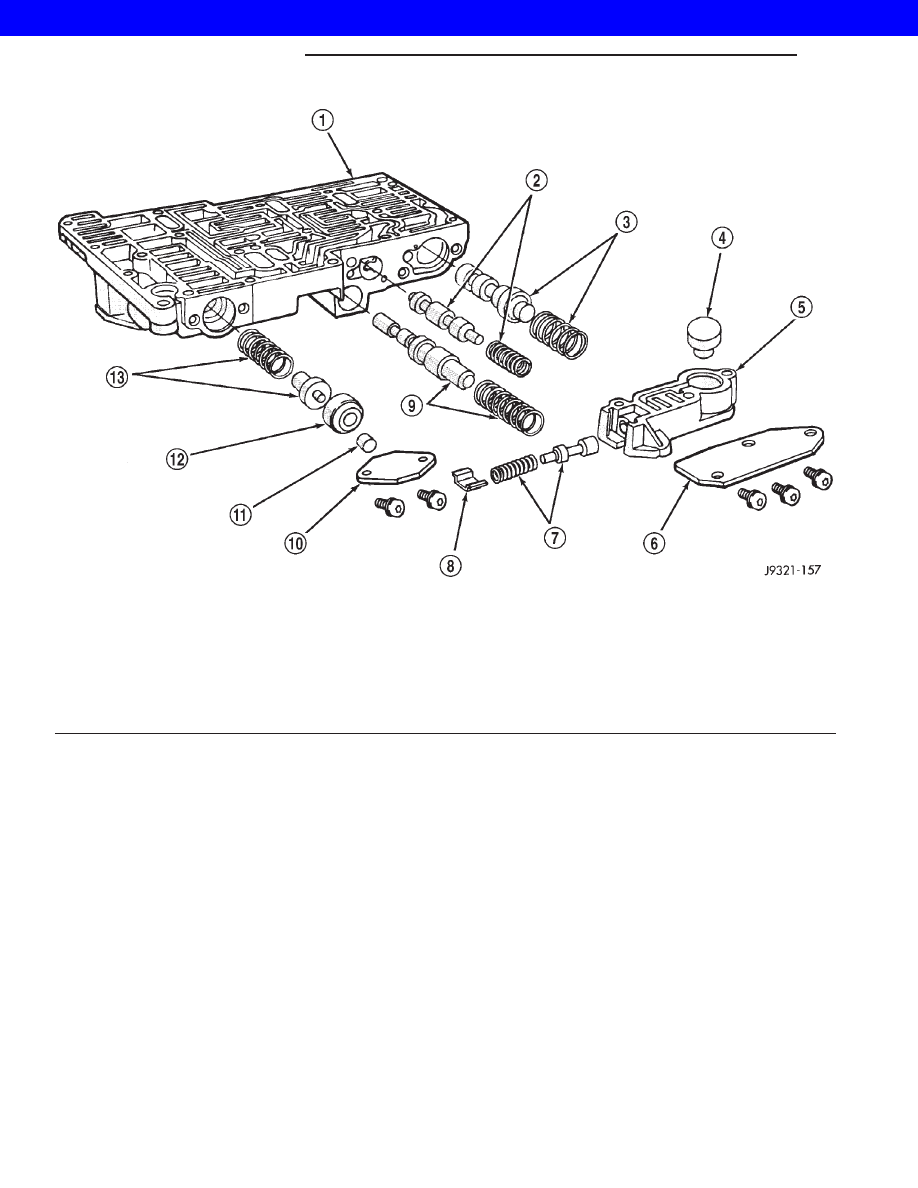

Fig. 298 Upper Housing Shift Valve And Pressure Plug Locations

1 - UPPER HOUSING

8 - RETAINER

2 - 1-2 SHIFT VALVE AND SPRING

9 - 1-2 SHIFT CONTROL VALVE AND SPRING

3 - 2-3 SHIFT VALVE AND SPRING

10 - PRESSURE PLUG COVER

4 - 2-3 THROTTLE PLUG

11 - LINE PRESSURE PLUG

5 - LIMIT VALVE HOUSING

12 - PLUG SLEEVE

6 - LIMIT VALVE COVER

13 - THROTTLE PRESSURE SPRING AND PLUG

7 - LIMIT VALVE AND SPRING

21s - 194

AUTOMATIC - 44RE

WG

VALVE BODY (Continued)

2001 JEEP GRAND CHEROKEE
