(9) Hold sun gear in place and install thrust plate

over sun gear at rear of driving shell (Fig. 219).

(10) Position wood block on bench and support sun

gear on block (Fig. 220). This makes it easier to align
and install sun gear lock ring. Keep wood block
handy as it will also be used for geartrain end play
check.

(11) Align rear thrust plate on driving shell and

install sun gear lock ring. Be sure ring is fully seated
in sun gear ring groove (Fig. 221).

(12) Install assembled driving shell and sun gear

on output shaft (Fig. 222).

(13) Install rear thrust washer on front planetary

gear (Fig. 223). Use enough petroleum jelly to hold
washer in place and be sure all four washer tabs are
seated.

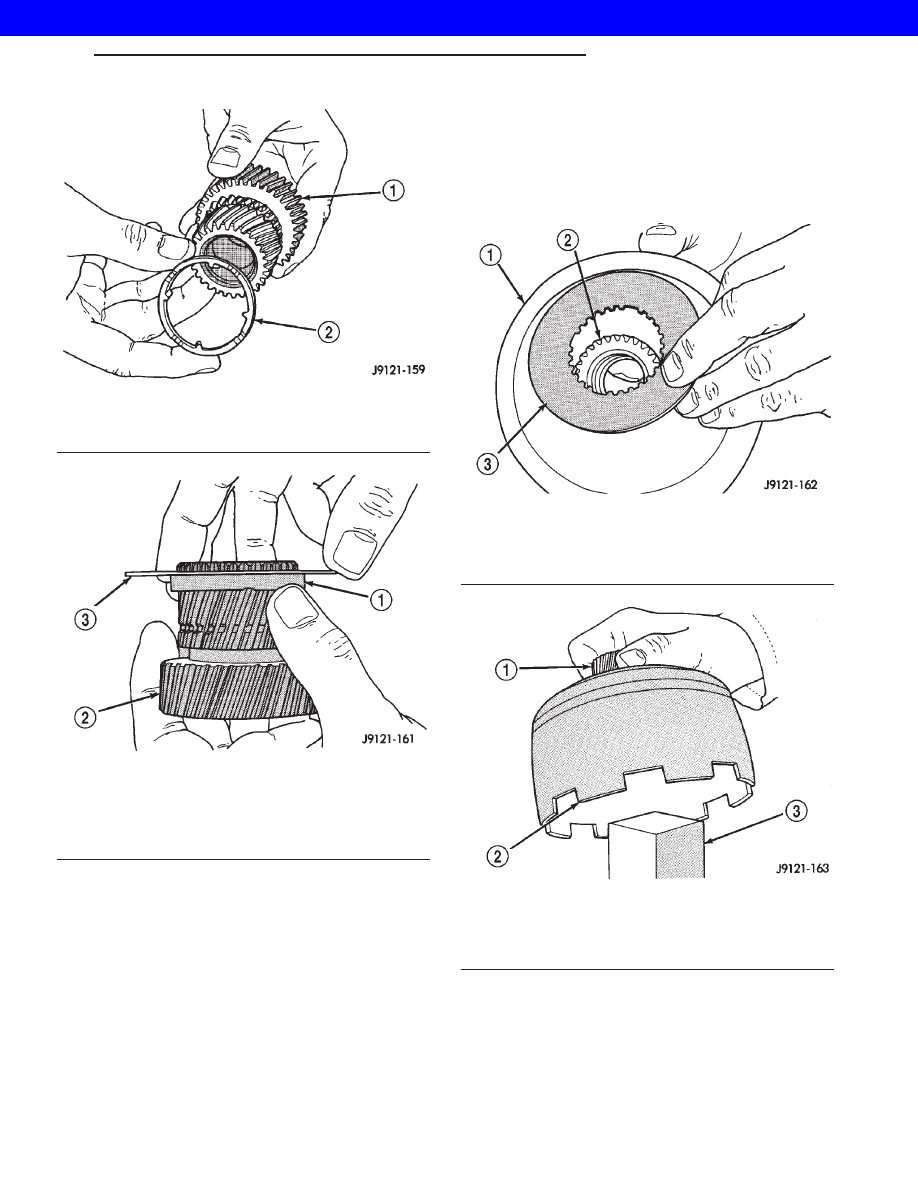

Fig. 217 Installing Spacer On Sun Gear

1 - SUN GEAR
2 - SUN GEAR SPACER

Fig. 218 Installing Driving Shell Front Thrust Plate

On Sun Gear

1 - SPACER
2 - SUN GEAR
3 - THRUST PLATE

Fig. 219 Installing Driving Shell Rear Thrust Plate

1 - DRIVING SHELL
2 - SUN GEAR
3 - REAR THRUST PLATE

Fig. 220 Supporting Sun Gear On Wood Block

1 - SUN GEAR
2 - DRIVING SHELL
3 - WOOD BLOCK

WG

AUTOMATIC - 44RE

21s - 155

PLANETARY GEARTRAIN/OUTPUT SHAFT (Continued)

2001 JEEP GRAND CHEROKEE

(14) Install front planetary gear on output shaft

and in driving shell (Fig. 224).

(15) Install front thrust washer on front planetary

gear. Use enough petroleum jelly to hold washer in
place and be sure all four washer tabs are seated.

(16) Assemble front annulus gear and support, if

necessary. Be sure support snap-ring is seated.

(17) Install front annulus on front planetary (Fig.

224).

(18) Position thrust plate on front annulus gear

support (Fig. 225). Note that plate has two tabs on it.
These tabs fit in notches of annulus hub.

(19) Install thrust washer in front annulus (Fig.

226). Align flat on washer with flat on planetary hub.
Also be sure washer tab is facing up.

(20) Install front annulus snap-ring (Fig. 227). Use

snap-ring pliers to avoid distorting ring during
installation. Also be sure ring is fully seated.

(21) Install

planetary

selective

snap-ring

with

snap-ring pliers (Fig. 228). Be sure ring is fully
seated.

(22) Turn planetary geartrain assembly over so

driving shell is facing workbench. Then support
geartrain on wood block positioned under forward
end of output shaft. This allows geartrain compo-
nents to move forward for accurate end play check.

(23) Check planetary geartrain end play with

feeler gauge (Fig. 229). Gauge goes between shoulder
on output shaft and end of rear annulus support.

Fig. 221 Installing Sun Gear Lock Ring

1 - LOCK RING GROOVE
2 - SUN GEAR LOCK RING
3 - DRIVING SHELL
4 - REAR THRUST PLATE

Fig. 222 Installing Assembled Sun Gear And Driving

Shell On Output Shaft

1 - SUN GEAR/DRIVING SHELL ASSEMBLY
2 - OUTPUT SHAFT

Fig. 223 Installing Rear Thrust Washer On Front

Planetary Gear

1 - FRONT PLANETARY GEAR
2 - REAR TABBED THRUST WASHER

21s - 156

AUTOMATIC - 44RE

WG

PLANETARY GEARTRAIN/OUTPUT SHAFT (Continued)

2001 JEEP GRAND CHEROKEE

(24) Geartrain end play should be 0.12 to 1.22 mm

(0.005 to 0.048 in.). If end play is incorrect, snap-ring
(or thrust washers) may have to be replaced. Snap-
rings are available in three different thicknesses for
adjustment purposes.

Fig. 224 Installing Front Planetary And Annulus

Gears

1 - FRONT PLANETARY GEAR
2 - FRONT THRUST WASHER
3 - FRONT ANNULUS GEAR

Fig. 225 Positioning Thrust Plate On Front Annulus

Support

1 - FRONT ANNULUS
2 - THRUST PLATE

Fig. 226 Installing Front Annulus Thrust Washer

1 - WASHER FLAT ALIGNS WITH FLAT ON PLANETARY HUB
2 - FRONT ANNULUS THRUST WASHER
3 - TAB FACES FRONT

Fig. 227 Installing Front Annulus Snap-Ring

1 - SNAP-RING PLIERS
2 - FRONT ANNULUS SNAP-RING

WG

AUTOMATIC - 44RE

21s - 157

PLANETARY GEARTRAIN/OUTPUT SHAFT (Continued)

2001 JEEP GRAND CHEROKEE

REAR CLUTCH

DESCRIPTION

The rear clutch assembly (Fig. 230) is composed of

the rear clutch retainer, pressure plate, clutch plates,
driving discs, piston, Belleville spring, and snap-
rings. The Belleville spring acts as a lever to multi-
ply the force applied on to it by the apply piston. The
increased apply force on the rear clutch pack, in com-
parison to the front clutch pack, is needed to hold
against the greater torque load imposed onto the rear
pack. The rear clutch is directly behind the front
clutch and is considered a driving component.

NOTE: The number of discs and plates may vary
with each engine and vehicle combination.

OPERATION

To apply the clutch, pressure is applied between

the clutch retainer and piston. The fluid pressure is
provided by the oil pump, transferred through the
control valves and passageways, and enters the
clutch through the hub of the reaction shaft support.
With pressure applied between the clutch retainer
and piston, the piston moves away from the clutch
retainer and compresses the clutch pack. This action
applies the clutch pack, allowing torque to flow
through the input shaft into the driving discs, and
into the clutch plates and pressure plate that are
lugged to the clutch retainer. The waved spring is
used to cushion the application of the clutch pack.
The snap-ring is selective and used to adjust clutch
pack clearance.

When pressure is released from the piston, the

spring returns the piston to its fully released position
and disengages the clutch. The release spring also
helps to cushion the application of the clutch assem-
bly. When the clutch is in the process of being
released by the release spring, fluid flows through a
vent and one-way ball-check-valve located in the pis-
ton. The check-valve is needed to eliminate the pos-
sibility of plate drag caused by centrifugal force
acting on the residual fluid trapped in the clutch pis-
ton retainer.

Fig. 228 Installing Planetary Selective Snap-Ring

1 - SELECTIVE SNAP-RING
2 - SNAP-RING PLIERS

Fig. 229 Checking Planetary Geartrain End Play

1 - OUTPUT SHAFT
2 - REAR ANNULUS GEAR
3 - FEELER GAUGE
