OVERDRIVE PISTON

(1) Remove overdrive piston thrust plate (Fig.

138). Retain thrust plate. It is a select fit part and
may possibly be reused.

(2) Remove intermediate shaft spacer (Fig. 139).

Retain spacer. It is a select fit part and may possibly
be reused.

(3) Remove overdrive piston from retainer (Fig.

140).

OVERDRIVE CLUTCH PACK

(1) Remove overdrive clutch pack wire retaining

ring (Fig. 141).

(2) Remove overdrive clutch pack (Fig. 142).

NOTE: The 44RE transmission has four(4) clutch
discs and three(3) clutch plates.

(3) Note position of clutch pack components for

assembly reference.

Fig. 138 Overdrive Piston Thrust Plate Removal

1 - OVERDRIVE PISTON
2 - OVERDRIVE PISTON SPACER (SELECT FIT)

Fig. 139 Intermediate Shaft Spacer Location

1 - INTERMEDIATE SHAFT
2 - INTERMEDIATE SHAFT SPACER (SELECT FIT)

Fig. 140 Overdrive Piston Removal

1 - PISTON RETAINER
2 - OVERDRIVE PISTON

Fig. 141 Removing Overdrive Clutch Pack Retaining

Ring

1 - OVERDRIVE CLUTCH PACK RETAINING RING

WG

AUTOMATIC - 44RE

21s - 131

OVERDRIVE UNIT (Continued)

2001 JEEP GRAND CHEROKEE

OVERDRIVE GEARTRAIN

(1) Remove overdrive clutch wave spring (Fig.

143).

(2) Remove overdrive clutch reaction snap-ring

(Fig. 144). Note that snap-ring is located in same
groove as wave spring.

(3) Remove Torx™ head screws that attach access

cover and gasket to overdrive case (Fig. 145).

(4) Remove access cover and gasket (Fig. 146).

(5) Expand output shaft bearing snap-ring with

expanding-type snap-ring pliers. Then push output
shaft forward to release shaft bearing from locating
ring (Fig. 147).

(6) Lift gear case up and off geartrain assembly

(Fig. 148).

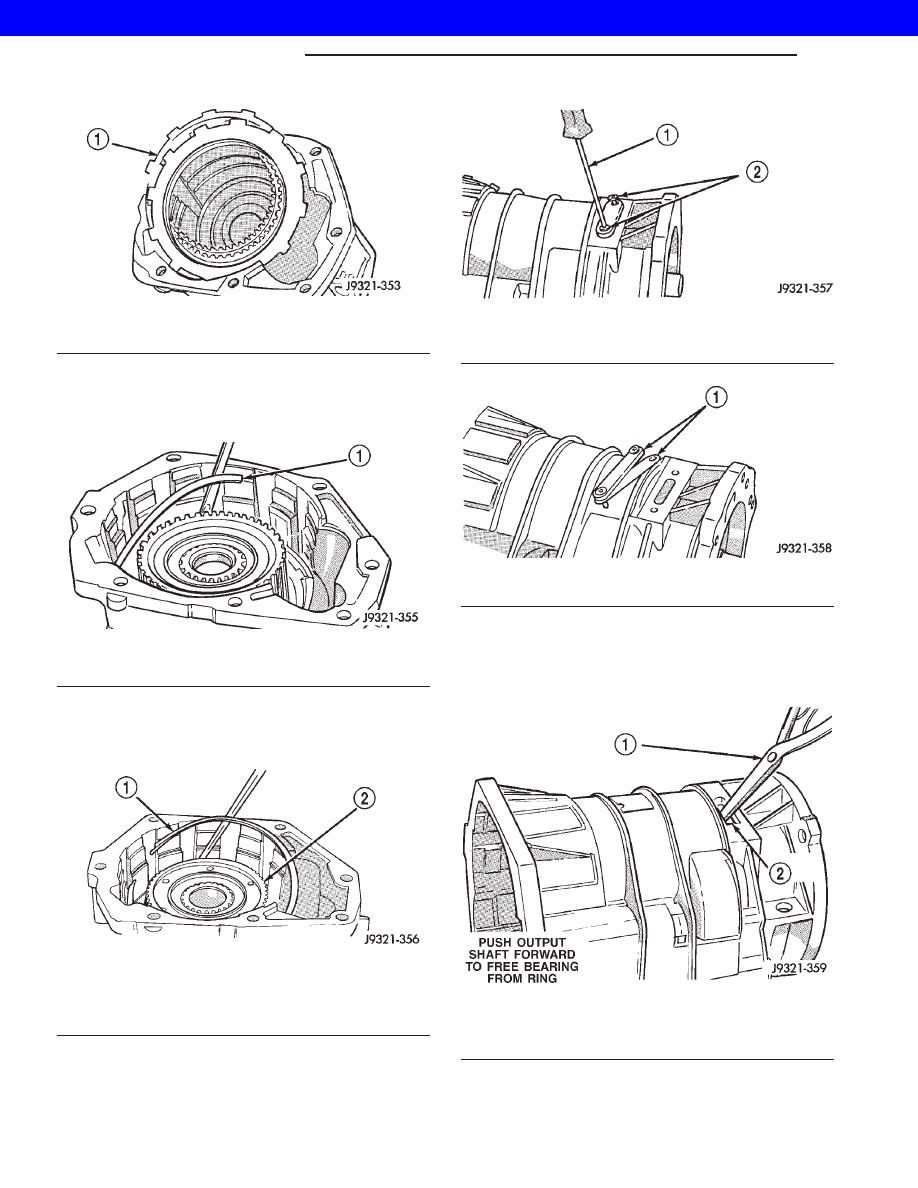

Fig. 142 Overdrive Clutch Pack Removal

1 - OVERDRIVE CLUTCH PACK

Fig. 143 Overdrive Clutch Wave

1 - WAVE SPRING

Fig. 144 Overdrive Clutch Reaction Snap-Ring

Removal

1 - REACTION RING
2 - CLUTCH HUB

Fig. 145 Access Cover Screw Removal

1 - TORX™ SCREWDRIVER (T25)
2 - ACCESS COVER SCREWS

Fig. 146 Access Cover And Gasket Removal

1 - ACCESS COVER AND GASKET

Fig. 147 Releasing Bearing From Locating Ring

1 - EXPAND BEARING LOCATING RING WITH SNAP-RING
PLIERS
2 - ACCESS HOLE

21s - 132

AUTOMATIC - 44RE

WG

OVERDRIVE UNIT (Continued)

2001 JEEP GRAND CHEROKEE

(7) Remove snap-ring that retains rear bearing on

output shaft.

(8) Remove rear bearing from output shaft (Fig.

149).

DIRECT CLUTCH, HUB AND SPRING

WARNING:

THE

NEXT

STEP IN

DISASSEMBLY

INVOLVES COMPRESSING THE DIRECT CLUTCH
SPRING.

IT

IS

EXTREMELY

IMPORTANT

THAT

PROPER EQUIPMENT BE USED TO COMPRESS
THE SPRING AS SPRING FORCE IS APPROXI-
MATELY 830 POUNDS. USE SPRING COMPRESSOR
TOOL 6227-1 AND A HYDRAULIC SHOP PRESS
WITH A MINIMUM RAM TRAVEL OF 5-6 INCHES.
THE PRESS MUST ALSO HAVE A BED THAT CAN

BE ADJUSTED UP OR DOWN AS REQUIRED.
RELEASE CLUTCH SPRING TENSION SLOWLY AND
COMPLETELY TO AVOID PERSONAL INJURY.

(1) Mount geartrain assembly in shop press (Fig.

150).

(2) Position Compressor Tool 6227-1 on clutch hub

(Fig. 150). Support output shaft flange with steel
press plates as shown and center assembly under
press ram.

(3) Apply press pressure slowly. Compress hub and

spring far enough to expose clutch hub retaining ring
and relieve spring pressure on clutch pack snap-ring
(Fig. 150).

(4) Remove direct clutch pack snap-ring (Fig. 151).
(5) Remove direct clutch hub retaining ring (Fig.

152).

(6) Release press load slowly and completely (Fig.

153).

(7) Remove Special Tool 6227-1. Then remove

clutch pack from hub (Fig. 153).

Fig. 148 Removing Gear Case From Geartrain

Assembly

1 - GEARTRAIN ASSEMBLY
2 - GEAR CASE

Fig. 149 Rear Bearing Removal

1 - OUTPUT SHAFT
2 - REAR BEARING
3 - SNAP-RING

Fig. 150 Geartrain Mounted In Shop Press

1 - PRESS RAM
2 - SPECIAL TOOL C-3995-A (OR SIMILAR TOOL)
3 - CLUTCH HUB
4 - PLATES
5 - PRESS BED
6 - SPECIAL TOOL 6227-1

WG

AUTOMATIC - 44RE

21s - 133

OVERDRIVE UNIT (Continued)

2001 JEEP GRAND CHEROKEE

GEARTRAIN

(1) Remove direct clutch hub and spring (Fig. 154).
(2) Remove sun gear and spring plate. Then

remove planetary thrust bearing and planetary gear
(Fig. 155).

(3) Remove

overrunning

clutch

assembly

with

expanding type snap-ring pliers (Fig. 156). Insert pli-
ers into clutch hub. Expand pliers to grip hub splines

Fig. 151 Direct Clutch Pack Snap-Ring Removal

1 - CLUTCH HUB
2 - SPECIAL TOOL 6227-1
3 - DIRECT CLUTCH PACK SNAP-RING
4 - PRESS PLATES
5 - CLUTCH DRUM

Fig. 152 Direct Clutch Hub Retaining Ring Removal

1 - SPECIAL TOOL 6227-1
2 - CLUTCH HUB RETAINING RING
3 - PRESS BED
4 - PRESS PLATES

Fig. 153 Direct Clutch Pack Removal

1 - SPECIAL TOOL 6227-1
2 - DIRECT CLUTCH HUB
3 - DIRECT CLUTCH PACK

Fig. 154 Direct Clutch Hub And Spring Removal

1 - DIRECT CLUTCH SPRING
2 - DIRECT CLUTCH HUB

21s - 134

AUTOMATIC - 44RE
