(17) Loosen front band adjusting screw until band

is completely loose.

(18) Squeeze front band together and remove band

strut (Fig. 9).

(19) Remove front band lever (Fig. 10).
(20) Remove front band lever shaft plug, if neces-

sary, from converter housing.

(21) Remove front band lever shaft.

(22) Remove front and rear clutch units as assem-

bly. Grasp input shaft, hold clutch units together and
remove them from case (Fig. 11).

(23) Lift front clutch off rear clutch (Fig. 12). Set

clutch units aside for overhaul.

Fig. 8 Removing Oil Pump And Reaction Shaft

Support Assembly

1 - OIL PUMP AND REACTION SHAFT SUPPORT ASSEMBLY
2 - SLIDE HAMMER TOOLS C-3752

Fig. 9 Removing Front Band Strut

1 - BAND LEVER
2 - BAND STRUT
3 - FRONT BAND

Fig. 10 Removing Front Band Lever

1 - FRONT BAND LEVER

Fig. 11 Removing Front/Rear Clutch Assemblies

1 - INPUT SHAFT
2 - FRONT CLUTCH
3 - REAR CLUTCH

WG

AUTOMATIC - 42RE

21s - 15

AUTOMATIC - 42RE (Continued)

2001 JEEP GRAND CHEROKEE

(24) Remove intermediate shaft thrust washer from

front end of shaft or from rear clutch hub (Fig. 13).

(25) Remove output shaft thrust plate from inter-

mediate shaft hub (Fig. 14).

(26) Slide front band off driving shell (Fig. 15) and

remove band from case.

(27) Remove planetary geartrain as assembly (Fig.

16). Support geartrain with both hands during
removal. Do not allow machined surfaces on interme-
diate shaft or overdrive piston retainer to become
nicked or scratched.

(28) If overdrive unit is not to be serviced, install

Alignment Shaft 6227-2 into the overdrive unit to
prevent misalignment of the overdrive clutches dur-
ing service of main transmission components.

Fig. 12 Separating Front/Rear Clutch Assemblies

1 - FRONT CLUTCH
2 - REAR CLUTCH

Fig. 13 Removing Intermediate Shaft Thrust Washer

1 - INTERMEDIATE SHAFT THRUST WASHER
2 - INPUT SHAFT
3 - REAR CLUTCH RETAINER HUB

Fig. 14 Removing Intermediate Shaft Thrust Plate

1 - INTERMEDIATE SHAFT HUB
2 - INTERMEDIATE SHAFT THRUST PLATE

21s - 16

AUTOMATIC - 42RE

WG

AUTOMATIC - 42RE (Continued)

2001 JEEP GRAND CHEROKEE

(29) Loosen rear band adjusting screw 4-5 turns.
(30) Remove low-reverse drum snap-ring (Fig. 17).

(31) Remove low-reverse drum and reverse band.
(32) Remove overrunning clutch roller and spring

assembly as a unit (Fig. 18).

(33) Compress front servo rod guide about 1/8 inch

with Valve Spring Compressor C-3422-B (Fig. 19).

(34) Remove front servo rod guide snap-ring. Exer-

cise caution when removing snap-ring. Servo bore
can be scratched or nicked if care is not exercised.

(35) Remove compressor tools and remove front

servo rod guide, spring and servo piston.

Fig. 15 Front Band Removal

1 - DRIVING SHELL
2 - FRONT BAND

Fig. 16 Removing Planetary

Geartrain And Intermediate Shaft Assembly

1 - PLANETARY GEARTRAIN AND INTERMEDIATE SHAFT
ASSEMBLY

Fig. 17 Removing Low-Reverse Drum Snap-Ring

1 - LOW-REVERSE DRUM
2 - HUB OF OVERDRIVE PISTON RETAINER
3 - LOW-REVERSE DRUM SNAP-RING

Fig. 18 Overrunning Clutch Assembly Removal

1 - OVERRUNNING CLUTCH CAM
2 - REAR BAND REACTION PIN
3 - OVERRUNNING CLUTCH ASSEMBLY

WG

AUTOMATIC - 42RE

21s - 17

AUTOMATIC - 42RE (Continued)

2001 JEEP GRAND CHEROKEE

(36) Compress rear servo spring retainer about

1/16 inch with Valve Spring Compressor C-3422-B
(Fig. 20).

(37) Remove rear servo spring retainer snap-ring.

Then remove compressor tools and remove rear servo
spring and piston.

(38) Inspect transmission components.

NOTE: To Service the overrunning clutch cam or
overdrive piston retainer, refer to the Overrunning
Clutch Cam service procedure in this section.

Fig. 19 Compressing Front Servo Rod Guide

1 - SPRING COMPRESSOR TOOL C-3422-B
2 - ROD GUIDE SNAP-RING

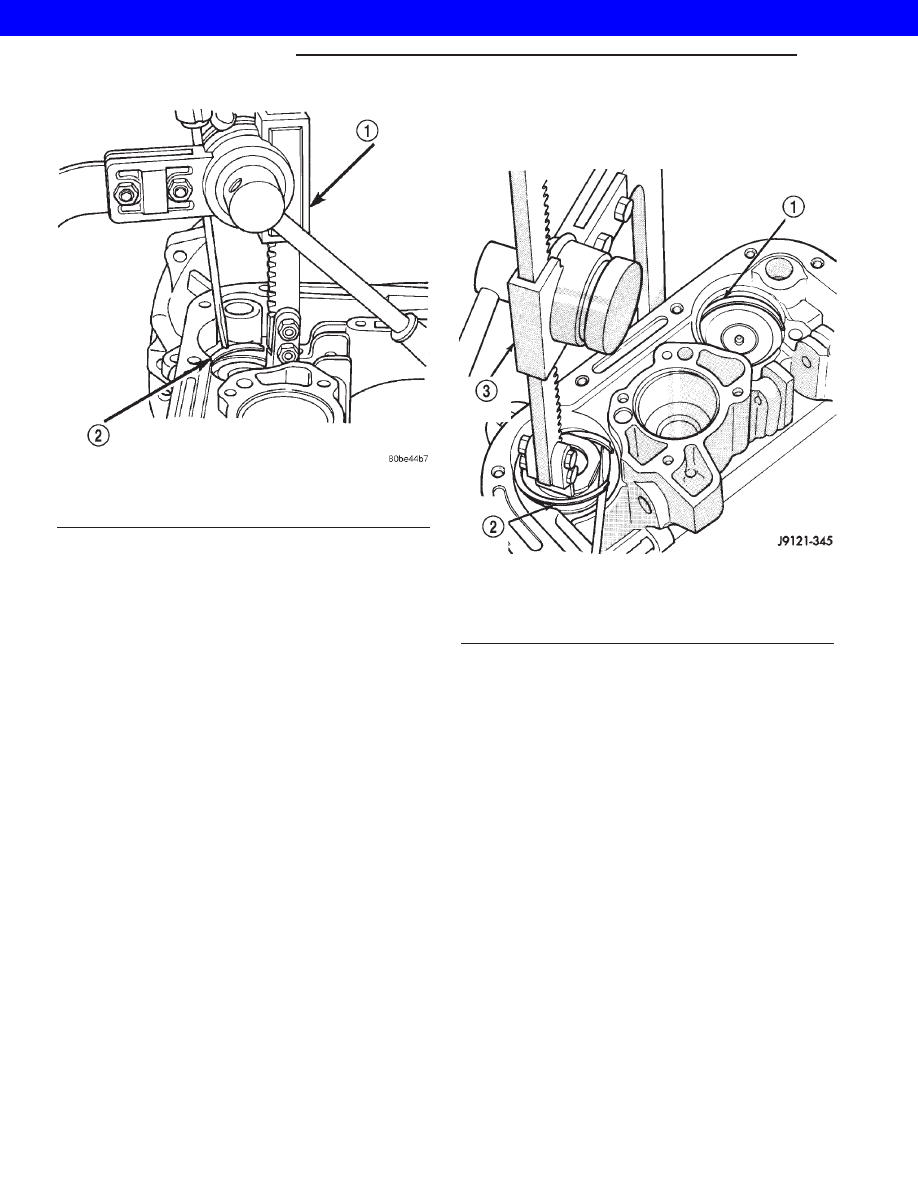

Fig. 20 Compressing Rear Servo Spring

1 - FRONT SERVO SNAP-RING
2 - REAR SERVO SNAP-RING
3 - SPECIAL TOOL
