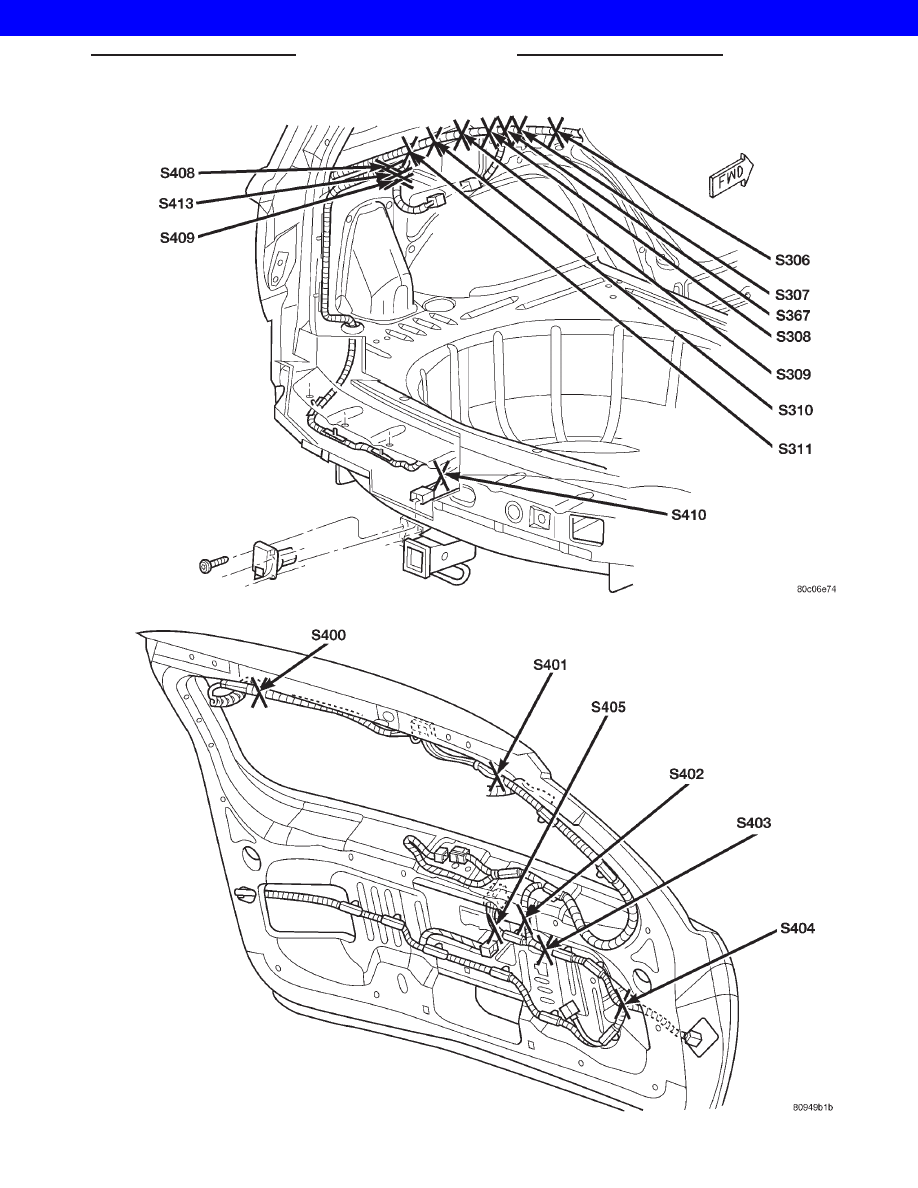

Fig. 27 TRAILER TOW/BODY SPLICES

Fig. 28 LIFTGATE SPLICES

WJ

8Wa-95 SPLICE LOCATIONS

8Wa - 95 - 27

SPLICE LOCATIONS (Continued)

2001 JEEP GRAND CHEROKEE

2001 JEEP GRAND CHEROKEE

EXHAUST SYSTEM SUPPLEMENT

TABLE OF CONTENTS

page

page

EXHAUST SYSTEM SUPPLEMENT

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . 3

CATALYTIC CONVERTER 4.0L

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CATALYTIC CONVERTER 4.7L

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

EXHAUST PIPE 4.0L

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

EXHAUST PIPE 4.7L

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

EXHAUST SYSTEM
SUPPLEMENT

DESCRIPTION

This Service Manual Supplement includes

ONLY the information that is new or updated
for 2001 Model Year. All other Service Manual
information is in the 2000 Model Year Service
Manual.

When you are using this information you may

be referred to another section of the Service
Manual. The refer to is written differently than
in prior years.

DESCRIPTION - EXHAUST SYSTEM

WARNING: THE NORMAL OPERATING TEMPERA-
TURE OF THE EXHAUST SYSTEM IS VERY HIGH.
THEREFORE, NEVER WORK AROUND OR ATTEMPT
TO SERVICE ANY PART OF THE EXHAUST SYSTEM
UNTIL IT IS COOLED. SPECIAL CARE SHOULD BE
TAKEN WHEN WORKING NEAR THE CATALYTIC
CONVERTER. THE TEMPERATURE OF THE CON-
VERTER RISES TO A HIGH LEVEL AFTER A SHORT
PERIOD OF ENGINE OPERATION TIME.

CAUTION: Avoid application of rust prevention com-
pounds or undercoating materials to exhaust sys-
tem floor pan heat shields. Light overspray near the

edges is permitted. Application of coating will result
in excessive floor pan temperatures and objection-
able fumes.

The exhaust system uses a single muffler with a

welded tailpipe.

The 50 State Emissions vehicles use two mini cat-

alytic converters inline with the exhaust pipe below
the exhaust manifolds.

The exhaust manifolds are equipped with ball

flange outlets to assure a tight seal and strain free
connections.

The exhaust system must be properly aligned to

prevent stress, leakage and body contact. If the sys-
tem contacts any body panel, it may amplify objec-
tionable noises originating from the engine or body.

When inspecting an exhaust system, critically

inspect for cracked or loose joints, stripped screw or
bolt threads, corrosion damage and worn, cracked or
broken hangers. Replace all components that are
badly corroded or damaged. DO NOT attempt to
repair.

When replacement is required, use original equip-

ment parts (or their equivalent). This will assure
proper alignment and provide acceptable exhaust
noise levels.

The basic exhaust system consists of exhaust man-

ifold(s), exhaust pipe with oxygen sensors, catalytic
converter(s), heat shield(s), muffler and tailpipe (Fig.
1) and (Fig. 2)

WG

EXHAUST SYSTEM SUPPLEMENT

11s - 1

2001 JEEP GRAND CHEROKEE

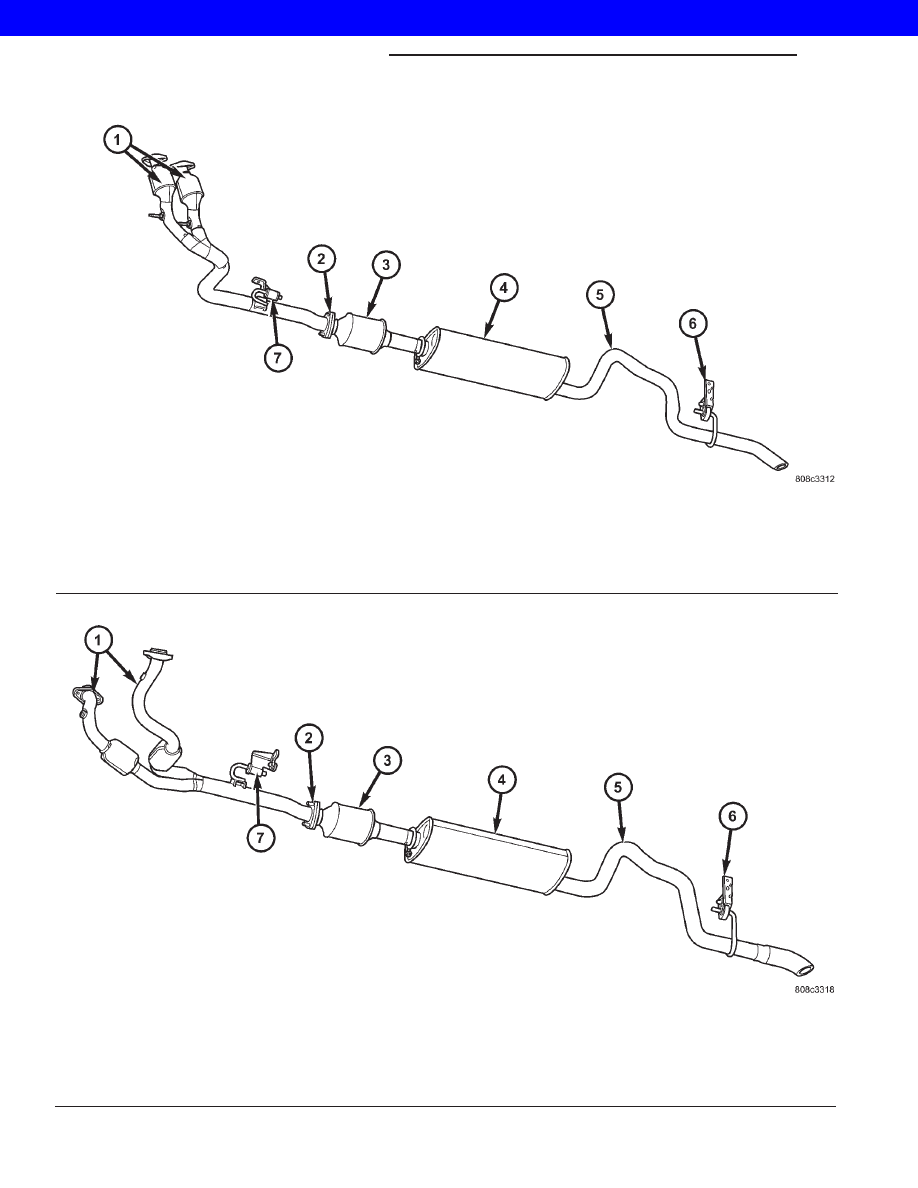

Fig. 1 Exhaust System—4.0L

1 - MINI CONVERTERS (2)
2 - CATALYTIC CONVERTER TO EXHAUST PIPE FLANGE JOINT
3 - CATALYTIC CONVERTER
4 - MUFFLER

5 - TAILPIPE
6 - TAILPIPE HANGER REAR MOUNT INSULATOR
7 - EXHAUST PIPE HANGER AND MOUNT INSULATOR

Fig. 2 Exhaust System—4.7L

1 - EXHAUST PIPE WITH CATALYTIC CONVERTERS
2 - EXHAUST PIPE TO CATALYTIC CONVERTER FLANGE JOINT
3 - CATALYTIC CONVERTER
4 - MUFFLER

5 - TAILPIPE
6 - TAILPIPE HANGER REAR MOUNT INSULATOR
7 - EXHAUST PIPE HANGER AND MOUNT INSULATOR

11s - 2

EXHAUST SYSTEM SUPPLEMENT

WG

EXHAUST SYSTEM SUPPLEMENT (Continued)

2001 JEEP GRAND CHEROKEE
