Jeep Grand Cherokee WJ. Manual - part 848





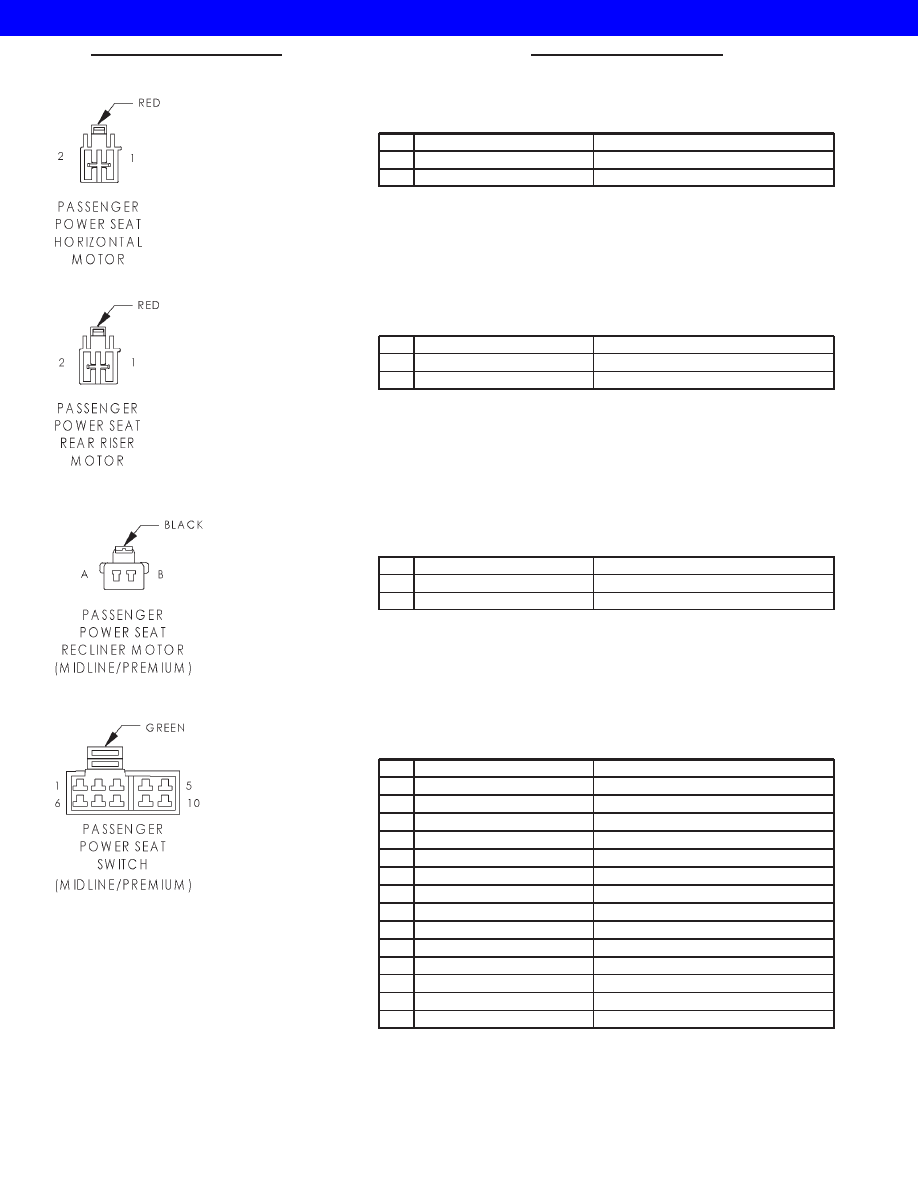

PASSENGER POWER SEAT HORIZONTAL MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P16 16RD/YL

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

2

P14 16YL/LB

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

PASSENGER POWER SEAT REAR RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P10 16YL/WT

PASSENGER SEAT REAR UP DRIVER

2

P12 16RD/WT

PASSENGER SEAT REAR DOWN DRIVER

PASSENGER POWER SEAT RECLINER MOTOR (MIDLINE/PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

P42 16BR/WT

PASSENGER SEAT RECLINER DOWN DRIVER

B

P44 16GY/LB

PASSENGER SEAT RECLINER UP DRIVER

PASSENGER POWER SEAT SWITCH (MIDLINE/PREMIUM) - GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

P44 16GY/LB

PASSENGER SEAT RECLINER UP DRIVER

3

P16 16RD/YL

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

4

P42 16BR/WT

PASSENGER SEAT RECLINER DOWN DRIVER

5

F37 16RD/LB

FUSED B(+)

6

P14 16YL/LB

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

7

P18 16YL/LG (RHD)

PASSENGER SEAT FRONT UP DRIVER

7

P20 16RD/LG (LHD)

PASSENGER SEAT FRONT DOWN DRIVER

8

P10 16YL/WT (RHD)

PASSENGER SEAT REAR UP DRIVER

8

P12 16RD/WT (LHD)

PASSENGER SEAT REAR DOWN DRIVER

9

P12 16RD/WT (RHD)

PASSENGER SEAT REAR DOWN DRIVER

9

P10 16YL/WT (LHD)

PASSENGER SEAT REAR UP DRIVER

10

P20 16RD/LG (RHD)

PASSENGER SEAT FRONT DOWN DRIVER

10

P18 16YL/LG (LHD)

PASSENGER SEAT FRONT UP DRIVER

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 89

2001 JEEP GRAND CHEROKEE

PASSENGER REAR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q124 16DG/WT

WINDOW DRIVER DOWN

2

Q114 16GY/WT

WINDOW DRIVER UP

PASSENGER REAR POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q14 16GY

PASSENGER REAR WINDOW DRIVER UP

2

Q114 16GY/WT

WINDOW DRIVER UP

3

E21 20OR/RD

PASSENGER REAR DOOR SWITCH ILLUMINATION

4

Q24 16DG

PASSENGER REAR WINDOW DRIVER DOWN

5

Q124 16DG/WT

WINDOW DRIVER DOWN

6

Z1 16BK

GROUND

POWER AMPLIFIER C1 (PREMIUM RADIO) - WHITE 18 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F60 16RD/WT

FUSED B(+)

3

Z1 16BK

GROUND

4

-

-

5

X58 18DB/OR

RIGHT REAR SPEAKER (-)

6

X57 18DG/WT

LEFT REAR SPEAKER (-)

7

X56 18DB/PK

RIGHT FRONT SPEAKER (-)

8

X55 18BR/RD

LEFT FRONT SPEAKER (-)

9

-

-

10

F60 16RD/WT

FUSED B(+)

11

Z1 16BK

GROUND

12

-

-

13

X64 18BR/WT

ENABLE SIGNAL TO AMPLIFIER

14

-

-

15

X52 18DB/WT

RIGHT REAR SPEAKER (+)

16

X51 18WaT/DG

LEFT REAR SPEAKER (+)

17

X54 18VT

RIGHT FRONT SPEAKER (+)

18

X53 18DG/OR

LEFT FRONT SPEAKER (+)

8Wa - 80 - 90

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

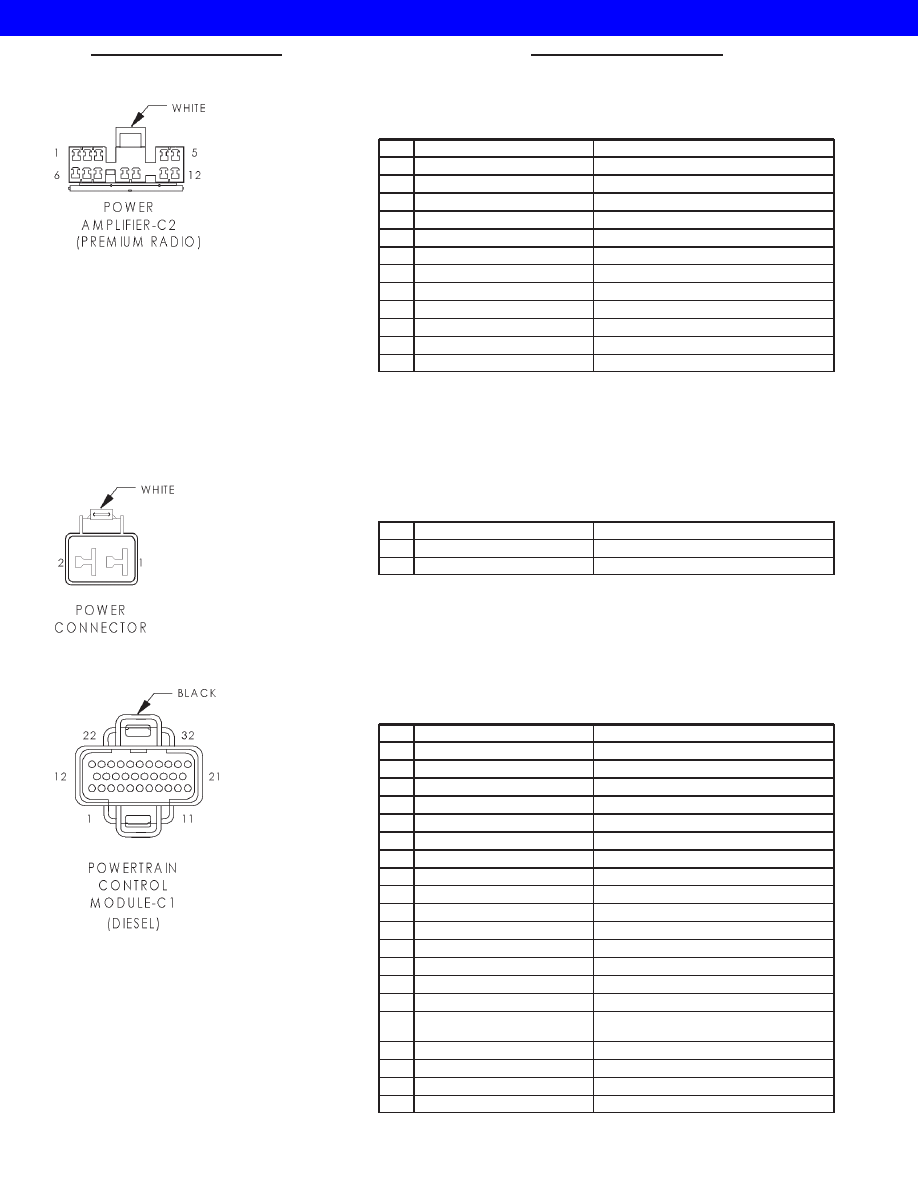

POWER AMPLIFIER C2 (PREMIUM RADIO) - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

X90 18WaT/VT

RIGHT REAR DOOR SPEAKER (+)

2

X92 18TN/DG

RIGHT REAR DOOR SPEAKER (-)

3

X85 18LG/DG

LEFT FRONT DOOR SPEAKER (-)

4

X83 18YL/RD

LEFT INSTRUMENT PANEL SPEAKER (+)

5

X84 18OR/GY

RIGHT INSTRUMENTAL PANEL SPEAKER (-)

6

X93 18DG/WT

LEFT REAR DOOR SPEAKER (+)

7

X91 18WaT/DG

LEFT REAR DOOR SPEAKER (-)

8

X87 18LG/RD

LEFT FRONT DOOR SPEAKER (+)

9

X80 18LB/BK

RIGHT FRONT DOOR SPEAKER (-)

10

X82 18LB/RD

RIGHT FRONT DOOR SPEAKER (+)

11

X81 18YL/BK

LEFT INSTRUMENT PANEL SPEAKER (-)

12

X86 18OR/RD

RIGHT INSTRUMENT PANEL SPEAKER (+)

POWER CONNECTOR - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

A148 16VT

FUSED B(+)

2

Z1 16BK

GROUND

POWERTRAIN CONTROL MODULE C1 (DIESEL) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

T41 18BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

7

-

-

8

K159 18GY

ENGINE SPEED SENSOR SIGNAL

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

K222 18TN/RD

PCM ENGINE COOLANT TEMPERATURE SENSOR SIG-
NAL

17

K7 18OR

5V SUPPLY

18

G8 18LB/BK

FUEL MONITOR SIGNAL

19

-

-

20

-

-

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 91

2001 JEEP GRAND CHEROKEE

POWERTRAIN CONTROL MODULE C1 (DIESEL) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

21

-

-

22

A14 16RD/WT

FUSED B(+)

23

K101 18WaT

THROTTLE POSITION SENSOR SIGNAL

24

-

-

25

-

-

26

-

-

27

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

Z12 14BK/TN

GROUND

32

Z12 14BK/TN

GROUND

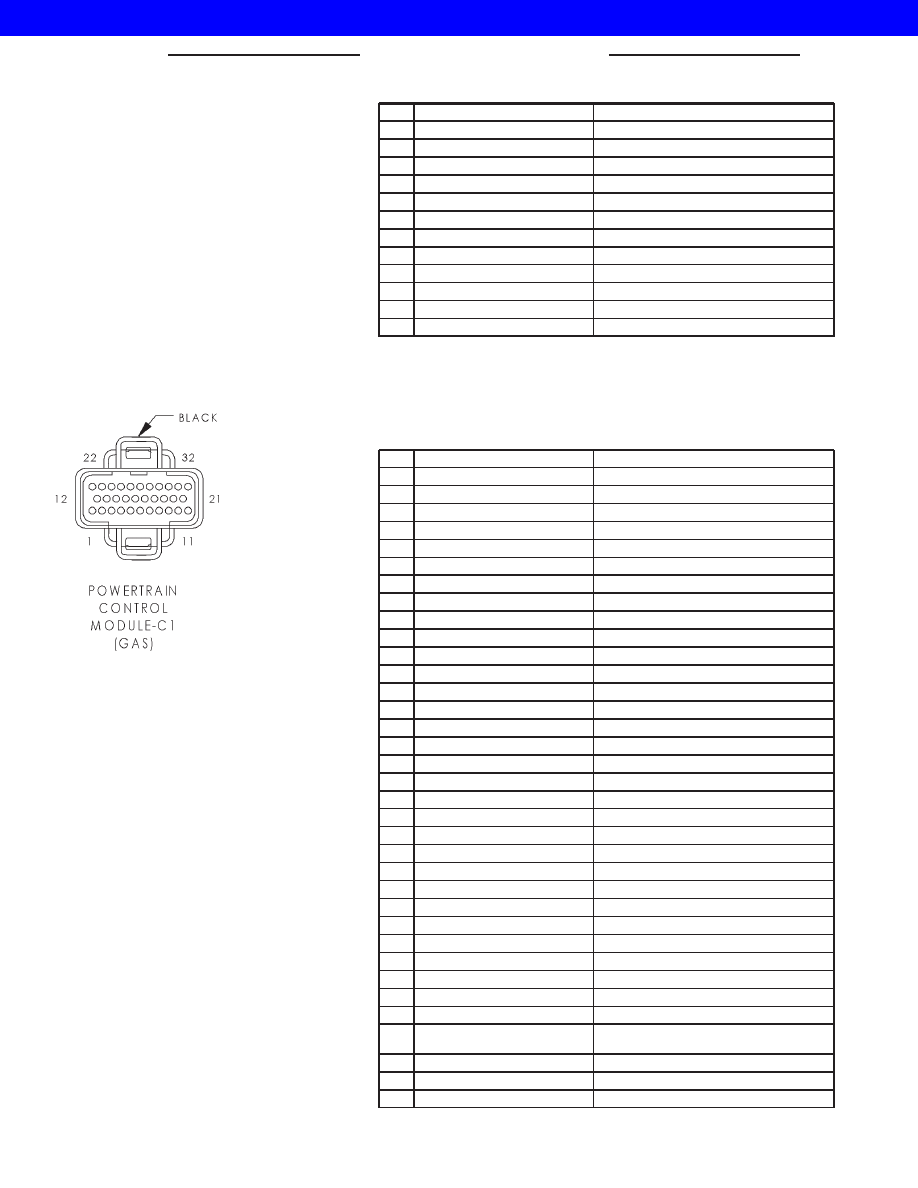

POWERTRAIN CONTROL MODULE C1 (GAS) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

K93 14TN/OR (4.7L)

COIL DRIVER NO. 3

1

K93 16TN/OR (4.0L)

COIL DRIVER NO. 3

2

F991 18OR/DB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

K94 14TN/LG (4.7L)

COIL DRIVER NO. 4

4

K4 18BK/LB

SENSOR GROUND

5

K96 14TN/LB (4.7L)

COIL DRIVER NO. 6

6

T41 18BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

7

K91 16TN/RD (4.0L)

COIL DRIVER NO. 1

7

K91 14TN/RD (4.7L)

COIL DRIVER NO. 1

8

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

9

K98 14LB/RD (4.7L)

COIL DRIVER NO. 8

10

K60 18YL/BK

IDLE AIR CONTROL NO. 2 DRIVER

11

K40 18BR/WT

IDLE AIR CONTROL NO. 3 DRIVER

12

-

-

13

-

-

14

-

-

15

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

16

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

17

K7 18OR

5V SUPPLY

18

K44 18TN/YL

CAMSHAFT POSITION SENSOR SIGNAL

19

K39 18GY/RD (4.0L)

IDLE AIR CONTROL NO. 1 DRIVER

19

K39 18GY/BK (4.7L)

IDLE AIR CONTROL NO. 1 DRIVER

20

K59 18VT/BK

IDLE AIR CONTROL NO. 4 DRIVER

21

K95 14TN/DG (4.7L)

COIL DRIVER NO. 5

22

A7 14RD/BK

FUSED B(+)

23

K22 18OR/RD

THROTTLE POSITION SENSOR SIGNAL

24

K241 18LG/RD

OXYGEN SENSOR 1/1 SIGNAL

25

K41 18BK/DG

OXYGEN SENSOR 1/2 SIGNAL

26

K141 18TN/WT

OXYGEN SENSOR 2/1 SIGNAL

27

K1 18DG/RD

MAP SENSOR SIGNAL

28

-

-

29

K341 18PK/WT (EXCEPT 4.0L EXCEPT
BUILT-UP-EXPORT)

OXYGEN SENSOR 2/2 SIGNAL

30

-

-

31

Z11 14BK/WT

GROUND

32

Z12 14BK/TN

GROUND

8Wa - 80 - 92

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
