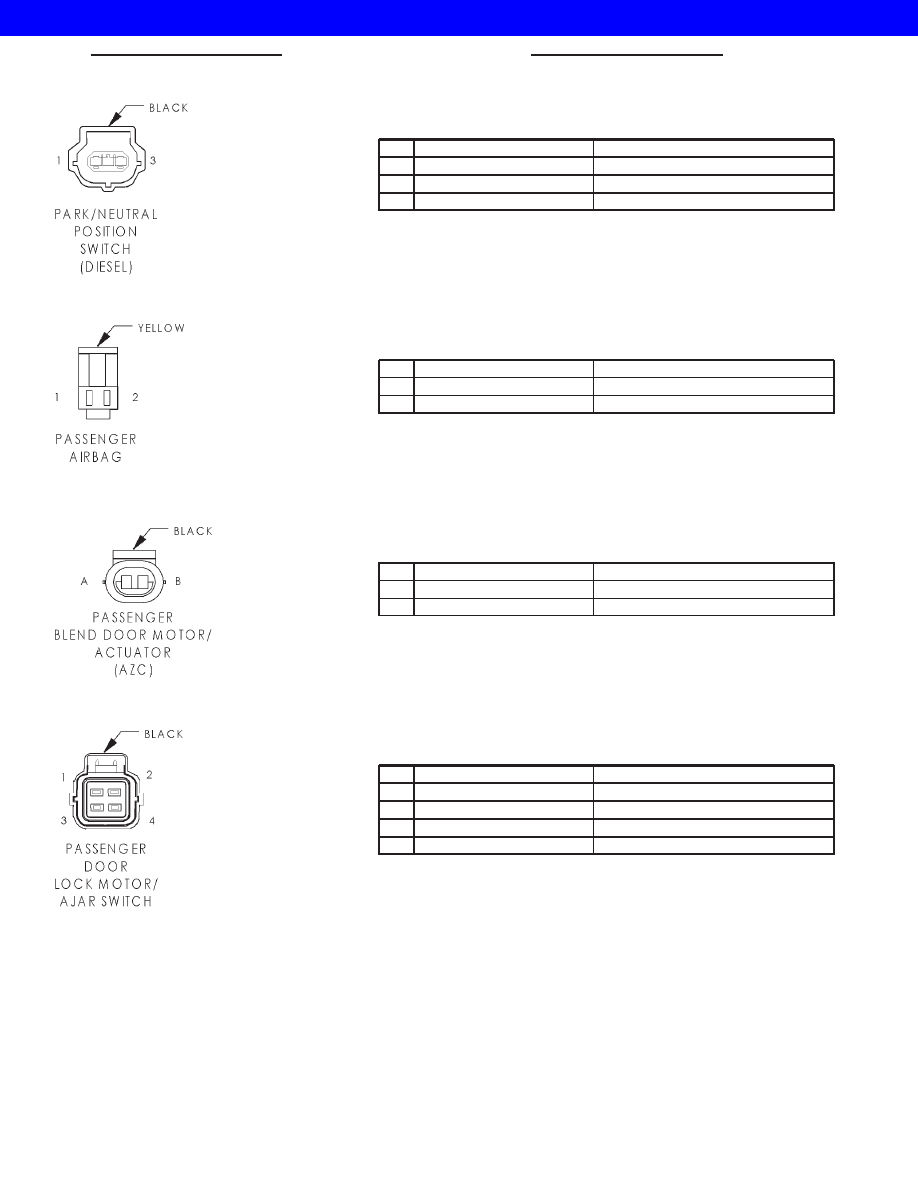

PARK/NEUTRAL POSITION SWITCH (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L1 18VT/BK

BACK-UP LAMP FEED

2

T41 18BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

3

F22 18WaT/TN

FUSED IGNITION SWITCH OUTPUT (RUN)

PASSENGER AIRBAG - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R44 18DG/YL

PASSENGER AIRBAG LINE 2

2

R42 18BK/YL

PASSENGER AIRBAG LINE 1

PASSENGER BLEND DOOR MOTOR/ACTUATOR (AZC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

C96 20DB/WT

PASSENGER BLEND DOOR DRIVER (B)

B

C94 20DB/RD

PASSENGER BLEND DOOR DRIVER (A)

PASSENGER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 18TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

2

Z1 18BK

GROUND

3

P36 18PK/VT

DOOR UNLOCK DRIVER

4

P35 18OR/VT

DOOR LOCK DRIVER

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 85

2001 JEEP GRAND CHEROKEE

PASSENGER DOOR MODULE C1 - WHITE 15 WAY

CAV

CIRCUIT

FUNCTION

1

F21 12TN/BK

FUSED B(+)

2

Q24 16DG

PASSENGER REAR WINDOW DRIVER (DOWN)

3

Q14 16GY

PASSENGER REAR WINDOW DRIVER (UP)

4

Z1 12BK

GROUND

5

P35 18OR/VT

DOOR LOCK DRIVER

6

-

-

7

P36 18PK/VT

DOOR UNLOCK DRIVER

8

-

-

9

D25 20YL/VT

PCI BUS

10

-

-

11

G74 18TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

12

E20 20OR/DB

PASSENGER REAR DOOR SWITCH ILLUMINATION

13

Q12 16BR

PASSENGER WINDOW DRIVER (UP)

14

-

-

15

Q22 16VT

PASSENGER WINDOW DRIVER (DOWN)

PASSENGER DOOR MODULE C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P95 20OR

MIRROR HORIZONTAL DRIVER

2

C118 20BK/WT

MIRROR HEATED GROUND

3

P64 20VT

MIRROR VERTICAL POSITION SIGNAL

4

P69 20GY

MIRROR SENSOR GROUND

5

P65 20DG

MIRROR HORIZONTAL POSITION SIGNAL

6

C117 20BK

MIRROR HEATER 12V SUPPLY

7

P91 20WT

MIRROR COMMON DRIVER

8

P93 20RD

MIRROR VERTICAL DRIVER

9

M21 20PK/DG

COURTESY LAMP DRIVER

10

P110 20YL (BUILT-UP-EXPORT)

FOLDING MIRROR RETURN

11

P99 20DB (BUILT-UP-EXPORT)

FOLDING MIRROR FEED

12

L121 20BK/RD

COURTESY LAMP GROUND

PASSENGER FRONT DOOR COURTESY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M21 20PK/DG

COURTESY LAMP DRIVER

2

L121 20BK/RD

COURTESY LAMP GROUND

8Wa - 80 - 86

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

PASSENGER FRONT POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 16VT

PASSENGER WINDOW DRIVER (DOWN)

2

Q12 16BR

PASSENGER WINDOW DRIVER (UP)

PASSENGER HEATED SEAT BACK (PREMIUM I/III) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

P88 16BK/BR

HEATED SEAT DRIVER

2

Z5 16BK/VT

GROUND

3

-

-

PASSENGER HEATED SEAT CUSHION (PREMIUM I/III) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P130 16DG/WT

PASSENGER SEAT HEATER B(+) DRIVER

2

P88 16BK/BR

HEATED SEAT DRIVER

3

P86 20DG/YL

PASSENGER SEAT TEMPERATURE SENSOR INPUT

4

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

PASSENGER HEATED SEAT SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

P134 20LG/WT

PASSENGER SEAT HEATER SWITCH MUX

2

E2 20OR

PANEL LAMPS DRIVER

3

F22 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

-

-

5

Z1 20BK

GROUND

6

P132 20OR/BK

SEAT HEATER SWITCH SENSOR GROUND

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 87

2001 JEEP GRAND CHEROKEE

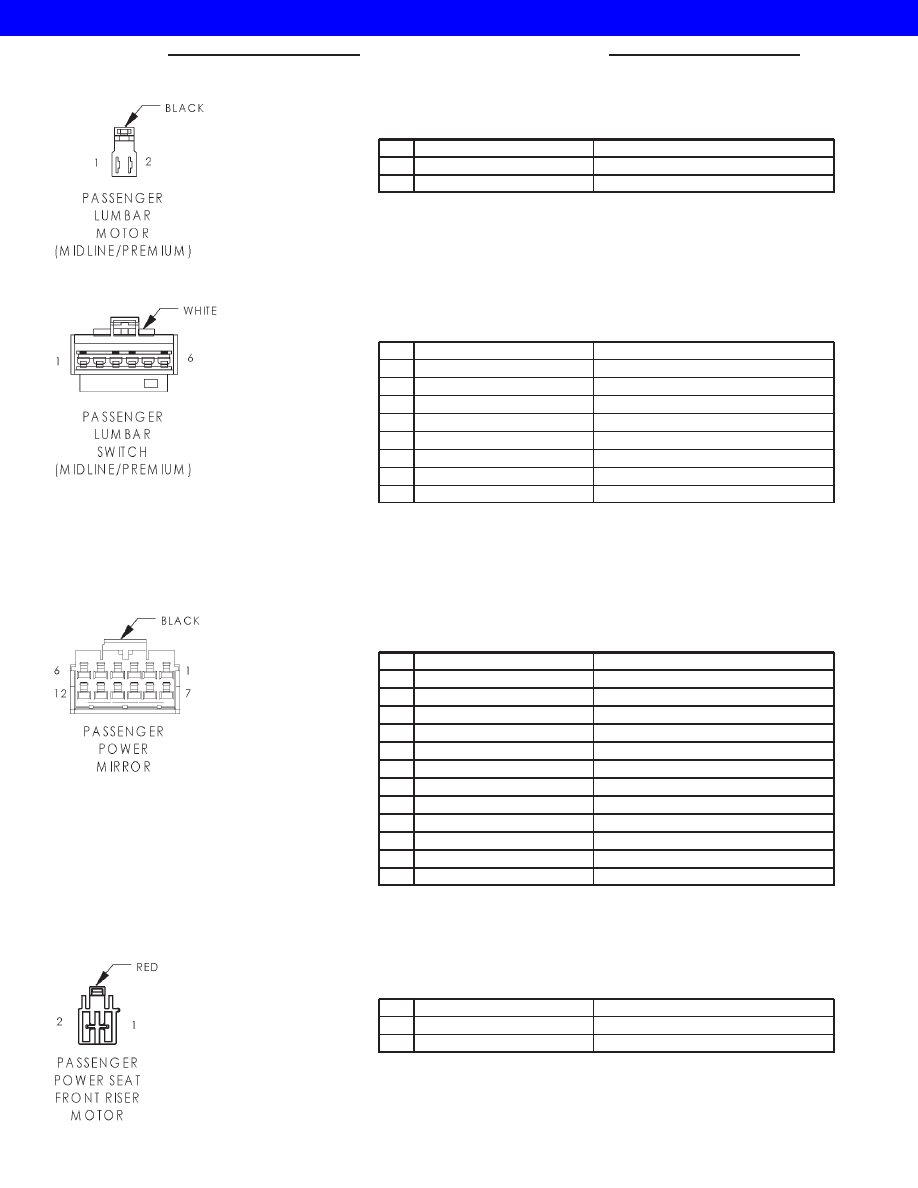

PASSENGER LUMBAR MOTOR (MIDLINE/PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P105 16LG/DG

LUMBAR FORWARD SWITCH SENSE

2

P104 16YL/RD

LUMBAR REARWARD SWITCH SENSE

PASSENGER LUMBAR SWITCH (MIDLINE/PREMIUM) - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z1 16BK

GROUND

3

P104 16YL/RD (RHD)

LUMBAR REARWARD SWITCH SENSE

3

P105 16LG/DB (LHD)

LUMBAR FORWARD SWITCH SENSE

4

P105 16LG/DB (RHD)

LUMBAR FORWARD SWITCH SENSE

4

P104 16YL/RD (LHD)

LUMBAR REARWARD SWITCH SENSE

5

Z1 16BK

GROUND

6

F37 16RD/LB

FUSED B(+)

PASSENGER POWER MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

C117 20BK

MIRROR HEATER 12VOLT SUPPLY

2

P65 20DG

MIRROR HORIZONTAL POSITION SIGNAL

3

P69 2GY

MIRROR SENSOR GROUND

4

P64 20VT

MIRROR VERTICAL POSITION SIGNAL

5

C118 20BK/WT

MIRROR HEATER GROUND

6

P95 20OR

MIRROR HORIZONTAL DRIVER

7

-

-

8

P99 20DB (BUILT-UP-EXPORT)

FOLDING MIRROR FEED

9

P110 20YL (BUILT-UP-EXPORT)

FOLDING MIRROR RETURN

10

-

-

11

P93 20RD

MIRROR VERTICAL DRIVER

12

P91 20WT

MIRROR COMMON DRIVER

PASSENGER POWER SEAT FRONT RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P18 16YL/LG

PASSENGER SEAT FRONT UP DRIVER

2

P20 16RD/LG

PASSENGER SEAT FRONT DOWN DRIVER

8Wa - 80 - 88

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
