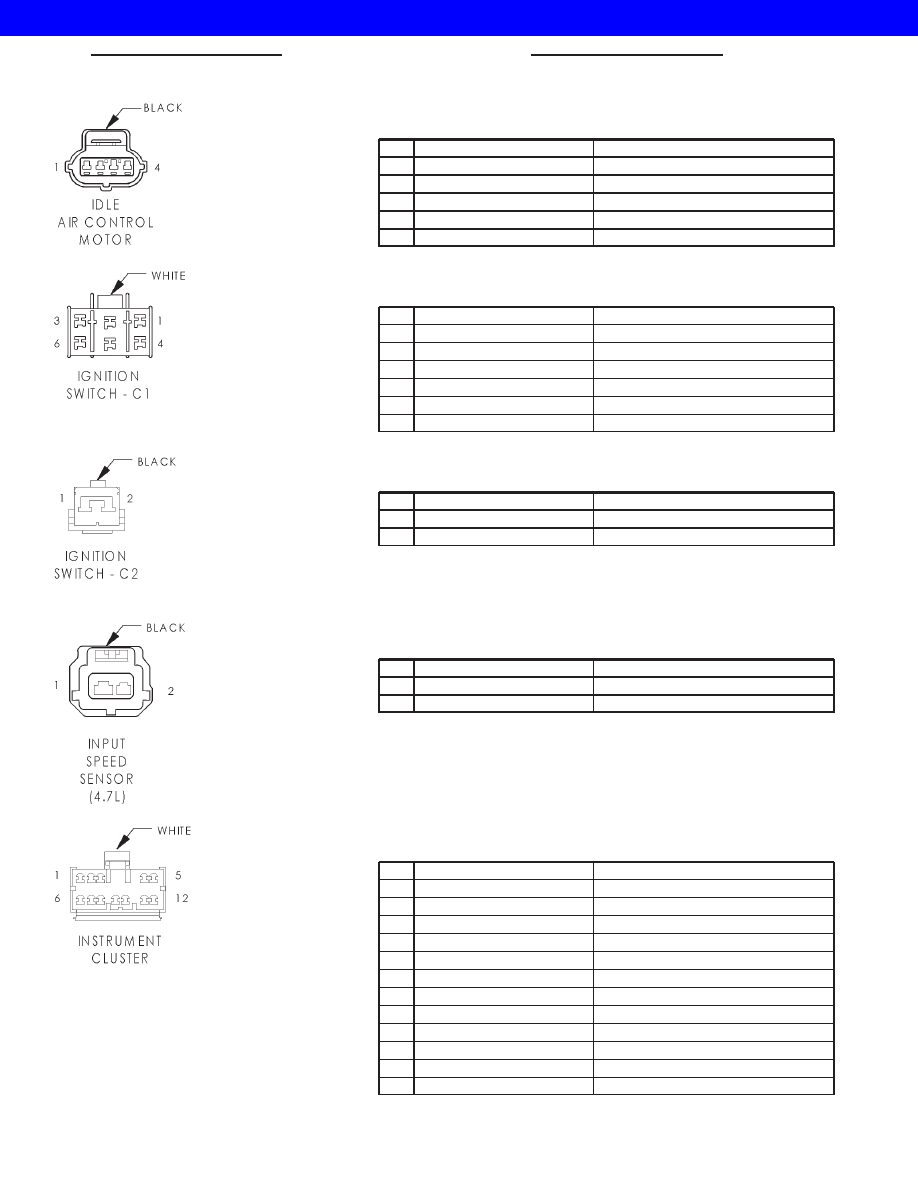

IDLE AIR CONTROL MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K59 18VT/BK

IDLE AIR CONTROL NO. 4 DRIVER

2

K40 18BR/WT

IDLE AIR CONTROL NO. 3 DRIVER

3

K60 18YL/BK

IDLE AIR CONTROL NO. 2 DRIVER

4

K39 18GY/RD (4.0L)

IDLE AIR CONTROL NO. 1 DRIVER

4

K39 18GY/BK (4.7L)

IDLE AIR CONTROL NO. 1 DRIVER

IGNITION SWITCH C1 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

A41 12YL

IGNITION SWITCH OUTPUT (START)

2

A2 12PK/BK

FUSED B(+)

3

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

4

A1 12RD

FUSED B(+)

5

A31 12RD/BK

IGNITION SWITCH OUTPUT (RUN-ACC)

6

A21 12DB

IGNITION SWITCH OUTPUT (RUN-START)

IGNITION SWITCH C2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G26 20LB

KEY-IN IGNITION SWITCH SENSE

2

Z1 20BK

GROUND

INPUT SPEED SENSOR (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T52 18RD/BK

INPUT SPEED SENSOR SIGNAL

2

T13 18DB/BK

SPEED SENSOR GROUND

INSTRUMENT CLUSTER - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20LG

LEFT TURN SIGNAL

2

L60 20TN

RIGHT TURN SIGNAL

3

-

-

4

G7 20WT/OR

VEHICLE SPEED SIGNAL

5

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

6

F33 20PK/RD

FUSED B(+)

7

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

-

-

9

Z1 20BK

GROUND

10

D25 20YL/VT/RD

PCI BUS

11

Z2 20BK/OR

GROUND

12

T107 20BK/RD

PART TIME 4 WHEEL DRIVER INDICATOR DRIVER

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 69

2001 JEEP GRAND CHEROKEE

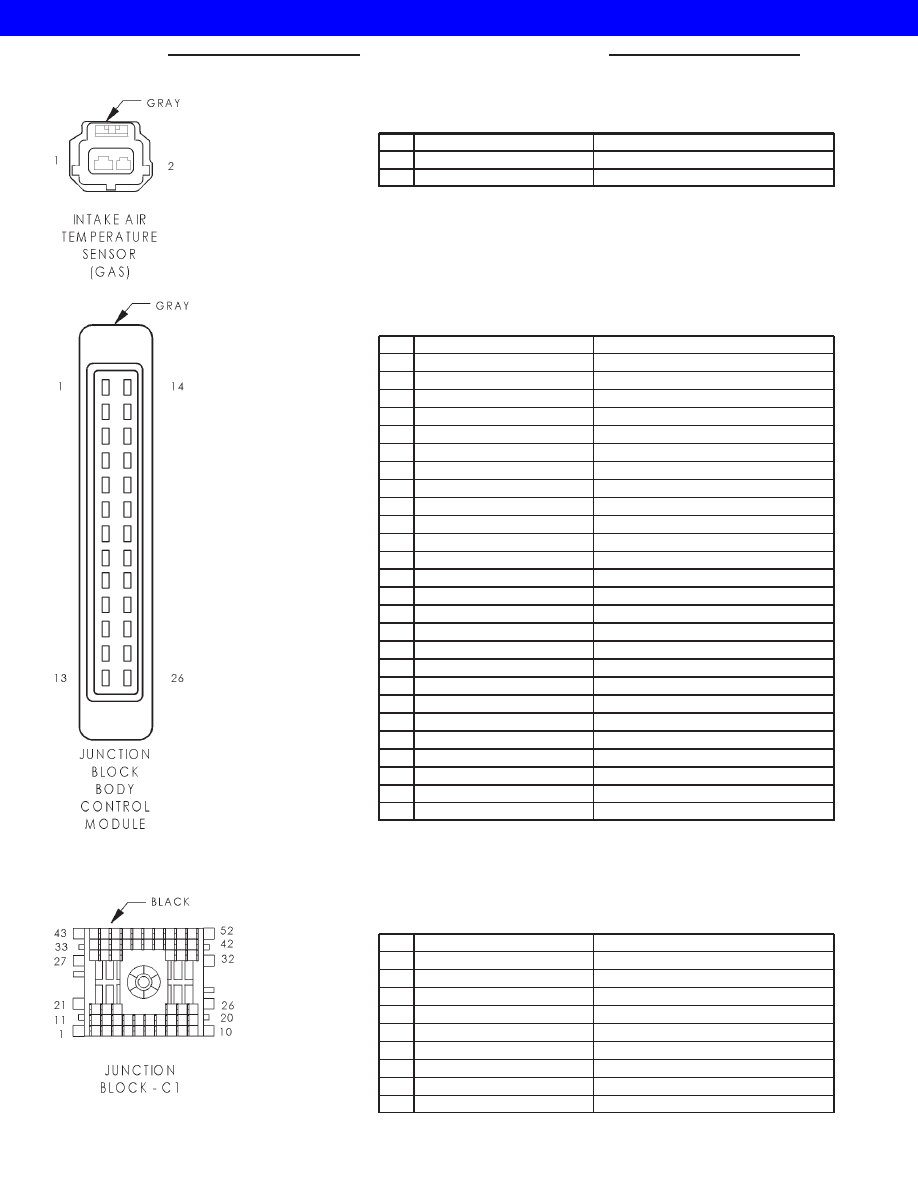

INTAKE AIR TEMPERATURE SENSOR (GAS) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

JUNCTION BLOCK BODY CONTROL MODULE - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

L308

PARK LAMP RELAY CONTROL

2

L26

FOG LAMP RELAY CONTROL

3

Q29

SUNROOF DELAY RELAY CONTROL

4

L307

LOW BEAM RELAY CONTROL

5

G5

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

X4

HORN RELAY CONTROL

7

-

-

8

G80

LIFTGATE FLIP-UP AJAR SWITCH SENSE

9

L11

HIGH BEAM RELAY CONTROL

10

L91

HAZARD SWITCH SENSE

11

C80

REAR WINDOW DEFOGGER RELAY CONTROL

12

Z2

GROUND

13

L96 (BUILT-UP-EXPORT)

REAR FOG LAMP RELAY CONTROL

14

L7

PARK LAMP RELAY CONTROL

15

Z1

GROUND

16

M2

COURTESY LAMP DRIVER

17

-

-

18

-

-

19

M20

COURTESY LAMP LOAD SHED

20

V55

WIPER PARK SWITCH SENSE

21

G78

LIFTGATE AJAR SWITCH SENSE

22

G10

SEAT BELT SWITCH SENSE

23

G77

LEFT REAR DOOR AJAR SWITCH SENSE

24

G73

LIFTGATE COURTESY DISABLE

25

V23

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

26

M1

FUSED B(+)

JUNCTION BLOCK C1 - BLACK 52 WAY

CAV

CIRCUIT

FUNCTION

1

Q30 16TN

SUNROOF DELAY RELAY OUTPUT

2

L63 18DG/RD

LEFT TURN SIGNAL

3

-

-

4

-

-

5

L95 18DG/YL (BUILT-UP-EXPORT)

REAR FOG LAMP RELAY OUTPUT

6

-

-

7

-

-

8

-

-

9

G73 20LG/OR

LIFTGATE COURTESY DISABLE

8Wa - 80 - 70

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

JUNCTION BLOCK C1 - BLACK 52 WAY

CAV

CIRCUIT

FUNCTION

10

G77 20TN/OR

DOOR AJAR SWITCH SENSE

11

L7 18BK/YL

PARK LAMP RELAY OUTPUT

12

-

-

13

-

-

14

-

-

15

F35 16RD (POWER SEAT)

FUSED B(+)

16

M2 18YL (RHD)

COURTESY LAMPS DRIVER

16

M2 20YL/DG (LHD)

COURTESY LAMP DRIVER

17

-

-

18

-

-

19

G10 20LG/RD

SEAT BELT SWITCH SENSE

20

-

-

21

-

-

22

-

-

23

-

-

24

G80 20VT/YL

LIFTGATE FLIP-UP AJAR SWITCH SENSE

25

G78 20TN/BK

LIFTGATE AJAR SWITCH SENSE

26

M20 18YL/BK (RHD)

COURTESY LAMP LOAD SHED

26

M20 20YL/BK (LHD)

COURTESY LAMP LOAD SHED

27

-

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

33

-

-

34

-

-

35

L50 14WT/TN (LHD)

FUSED IGNITION SWITCH OUTPUT

35

L50 16WT/TN (RHD)

BRAKE LAMP SWITCH OUTPUT

36

-

-

37

-

-

38

-

-

39

-

-

40

-

-

41

F30 14RD/YL (LHD)

CIGAR LIGHTER RELAY OUTPUT

41

F30 12RD (RHD)

CIGAR LIGHTER RELAY OUTPUT

42

-

-

43

-

-

44

-

-

45

-

-

46

-

-

47

F70 18PK

FUSED B(+)

48

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

49

-

-

50

C15 12BK/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

51

-

-

52

-

-

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 71

2001 JEEP GRAND CHEROKEE

JUNCTION BLOCK C2 (LHD) - BLACK 52 WAY

CAV

CIRCUIT

FUNCTION

1

X4 22GY/OR

HORN RELAY CONTROL

2

G7 20WT/OR

VEHICLE SPEED SENSOR SIGNAL

3

L39 20LB

FOG LAMP RELAY OUTPUT

4

-

-

5

L61 20TN/LG

LEFT TURN SIGNAL

6

-

-

7

-

-

8

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

V6 16DB (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

L62 18BR/RD

RIGHT TURN SIGNAL

11

F991 20OR/DB (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

L39 20LB

FOG LAMP RELAY OUTPUT

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

L7 20BK/YL

PARK LAMP RELAY OUTPUT

21

L7 20BK/YL

PARK LAMP RELAY OUTPUT

22

-

-

23

-

-

24

F37 16RD/LB (POWER SEATS)

FUSED B(+)

25

F22 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

26

L60 20TN

RIGHT TURN SIGNAL

27

F45 20YL/RD

FUSED IGNITION SWITCH OUTPUT (START)

28

V55 16TN/RD

WIPER PARK SWITCH SENSE

29

-

-

30

-

-

31

A148 16VT (POWER SEATS)

FUSED B(+)

32

M1 20PK/RD

FUSED B(+)

33

V55 16TN/RD (GAS)

WIPER PARK SWITCH SENSE

34

-

-

35

-

-

36

F21 12TN/BK

FUSED B(+)

37

-

-

38

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

39

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

40

-

-

41

-

-

42

F20 18DB/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

43

F99 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

44

-

-

45

F21 12TN/LB

FUSED B(+)

46

-

-

47

F32 20PK/DB

FUSED B(+)

48

-

-

49

L44 18VT/RD

FUSED RIGHT LOW BEAM OUTPUT

50

L33 18RD

FUSED LEFT HIGH BEAM OUTPUT

51

-

-

52

F60 14RD/WT (POWER SEATS)

FUSED B(+)

8Wa - 80 - 72

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
