Jeep Grand Cherokee WJ. Manual - part 842





FUEL INJECTION PUMP (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

K134 18LB/BK

REFERENCE COIL

2

K57 18LG/OR

CONTROL SLEEVE POSITION SENSOR SIGNAL

3

K135 18WaT/BK

MEASURE COIL

4

K121 18BK/VT

FUEL TEMPERATURE SENSOR GROUND

5

K238 16VT

FUEL TIMING SOLENOID CONTROL

6

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

7

K156 18GY

FUEL TEMPERATURE SENSOR SIGNAL

8

K140 14TN/WT

FUEL QUANTITY ACTUATOR CONTROL

9

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

10

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WaT/DB

FUEL INJECTOR NO. 1 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 3 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 65

2001 JEEP GRAND CHEROKEE

FUEL INJECTOR NO. 4 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 5 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K38 18GY

FUEL INJECTOR NO. 5 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 6 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K58 18BR/DB

FUEL INJECTOR NO. 6 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 7 (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

FUEL INJECTOR NO. 7 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

8Wa - 80 - 66

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

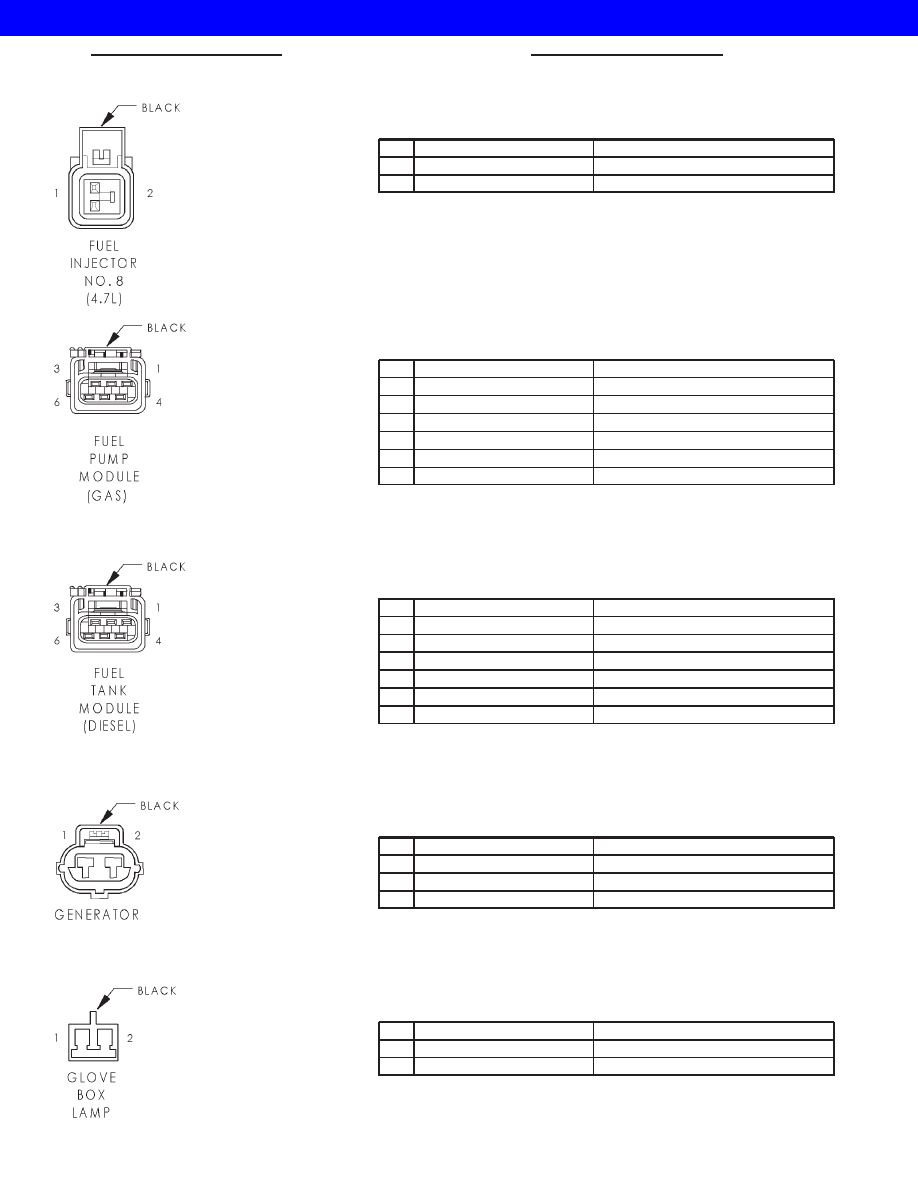

FUEL INJECTOR NO. 8 (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K18 18DB/GY

FUEL INJECTOR NO. 8 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL PUMP MODULE (GAS) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/BK

FUEL PUMP RELAY OUTPUT

2

-

-

3

K226 20LB/YL

FUEL LEVEL SENSOR SIGNAL

4

K4 20BK/LB

SENSOR GROUND

5

-

-

6

Z1 16BK

GROUND

FUEL TANK MODULE (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

--

3

K226 18LB/YL

FUEL LEVEL SENSOR SIGNAL

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

-

-

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 18WaT/DB (DIESEL)

GENERATOR SOURCE

1

K21 18LB/RD (GAS)

GENERATOR SOURCE

2

K20 18DG

GENERATOR FIELD DRIVER

GLOVE BOX LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F70 20PK/BK

FUSED B(+)

2

M20 20BR/OR

COURTESY LAMP LOAD SHED

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 67

2001 JEEP GRAND CHEROKEE

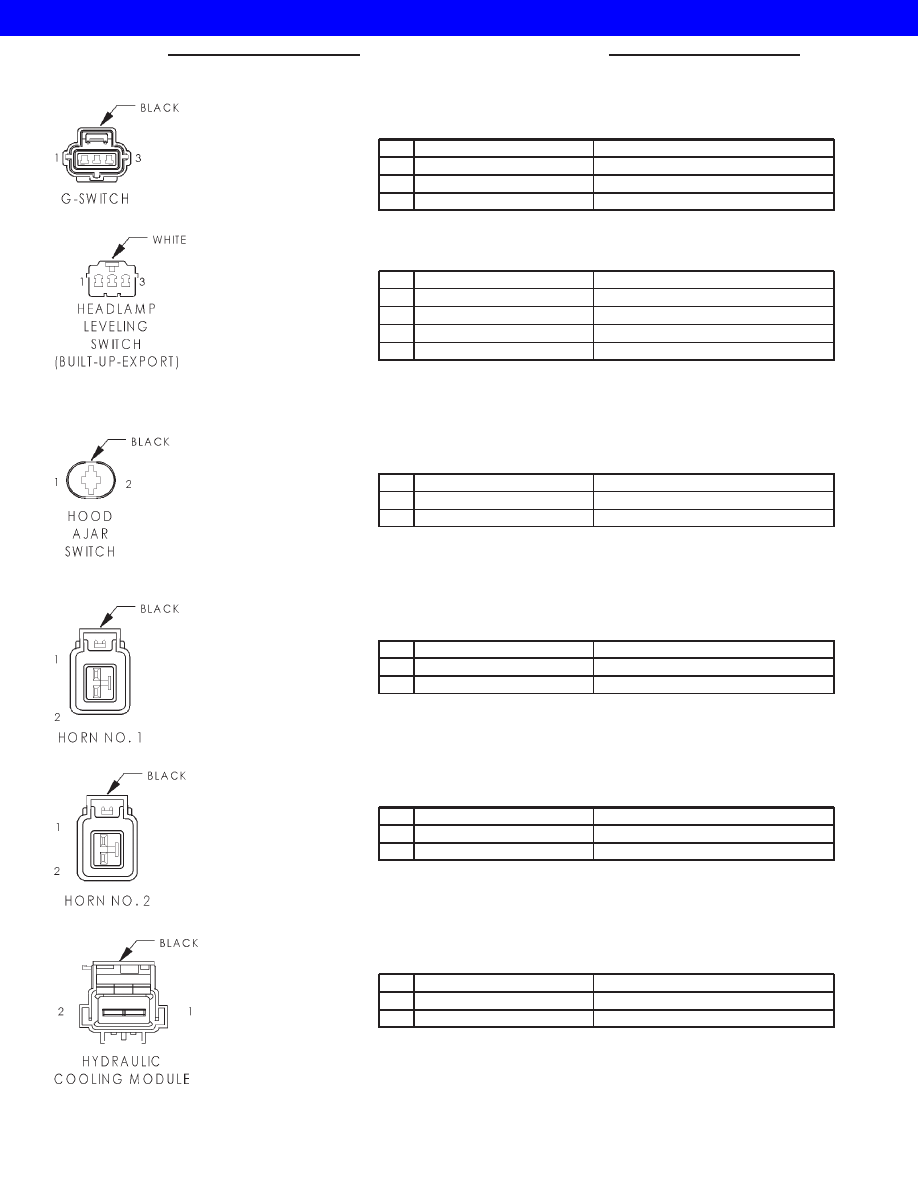

G-SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

B41 18YL/PK

G SWITCH NO. 1 SENSE

2

B43 18PK/OR

G SWITCH TEST SIGNAL

3

B42 18TN/WT

G SWITCH NO. 2 SENSE

HEADLAMP LEVELING SWITCH (BUILT-UP-EXPORT) - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

L7 18BK/YL

PARK LAMP RELAY OUTPUT

3

L114 20VT/YL (RHD)

HEADLAMP ADJUST SIGNAL

3

L114 20VT/DB (LHD)

HEADLAMP ADJUST SIGNAL

HOOD AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 20BR/TN

HOOD AJAR SWITCH SENSE

2

Z1 20BK

GROUND

HORN NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

X2 18DG/RD

HORN RELAY OUTPUT

HORN NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

X2 18DG/RD

HORN RELAY OUTPUT

HYDRAULIC COOLING MODULE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 18OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

C240 18DB/RD

ENGINE COOLANT TEMPERATURE

8Wa - 80 - 68

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
