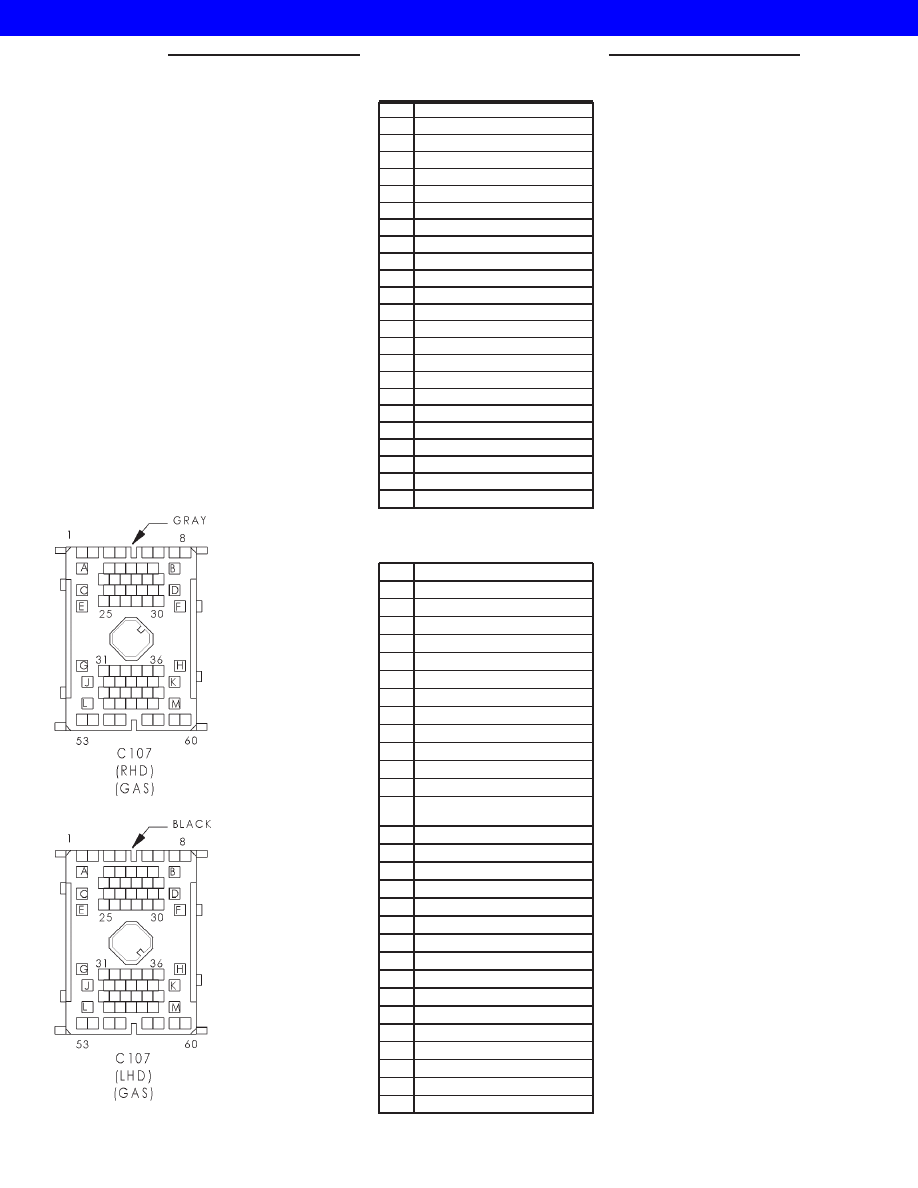

C107 (GAS) - GRAY (BODY SIDE)

CAV

CIRCUIT

1

V37 20RD/LG (RHD)

2

V11 20BK/TN

3

V3 16BR/WT

4

V4 16RD/YL

5

V55 16TN/RD

6

V6 16DB

7

V10 20BR (RHD)

7

V10 22BR (LHD)

8

F99 20OR

9

K226 20LB/YL (RHD)

9

K52 20PK/BK (LHD)

10

L114 18VT/DB (LHD BUILT-UP-EX-
PORT)

10

T99 18OR/YL (RHD)

11

-

12

K107 20OR/PK (EXCEPT BUX)

13

K251 18LB (RHD)

13

K106 20WT/DG (EXCEPT BUX)

14

-

15

G70 20BR/TN (BUILT-UP-EXPORT)

16

G9 18GY/BK (RHD)

17

Z1 18BK (RHD)

18

-

19

D32 20LG/DG (RHD)

20

K21 18LB/RD (EXCEPT BUX)

20

Y10 18VT/WT (RHD)

21

-

22

-

23

Y11 18VT/OR (RHD)

24

F42 18DG/LG (RHD)

25

B7 18WaT

26

B6 18WaT/DB

27

B4 18LG

28

B3 18LG/DB

29

B2 18YL

30

B1 18YL/DB

31

Y12 18VT/TN (RHD)

32

M1 20PK/RD

33

F20 18DB/PK

34

L50 18WaT/TN

35

Y13 18VT/PK (RHD)

36

G7 18WaT/OR

37

K51 20DB/YL (RHD)

38

K25 18VT/LG (RHD)

39

K31 20BR (RHD)

40

K29 18WaT/PK (RHD)

41

K21 18LB/RD (RHD)

42

V32 22OR/DG (RHD)

43

-

44

V35 20LG/RD (RHD)

45

V36 20TN/RD (RHD)

46

C13 20DB/OR (RHD)

47

L114 18VT/DB (RHD)

48

D25 18YL/VT

49

D21 20PK (RHD)

50

B41 18YL/PK

51

B42 18TN/WT

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 25

2001 JEEP GRAND CHEROKEE

C107 (GAS) - GRAY (BODY SIDE)

CAV

CIRCUIT

52

B43 18PK/OR

53

L7 20BK/YL

54

L61 20TN/LG

55

D20 20LG

56

V20 18BK/WT (LHD)

56

V20 20BK/WT (RHD)

57

L39 20LB

58

-

59

L43 18VT

60

L33 18RD

A

-

B

-

C

-

D

-

E

A10 12RD/DG (LHD)

E

A10 10RD/DG (RHD)

F

-

G

-

H

-

J

-

K

-

L

-

M

A20 14RD/DB

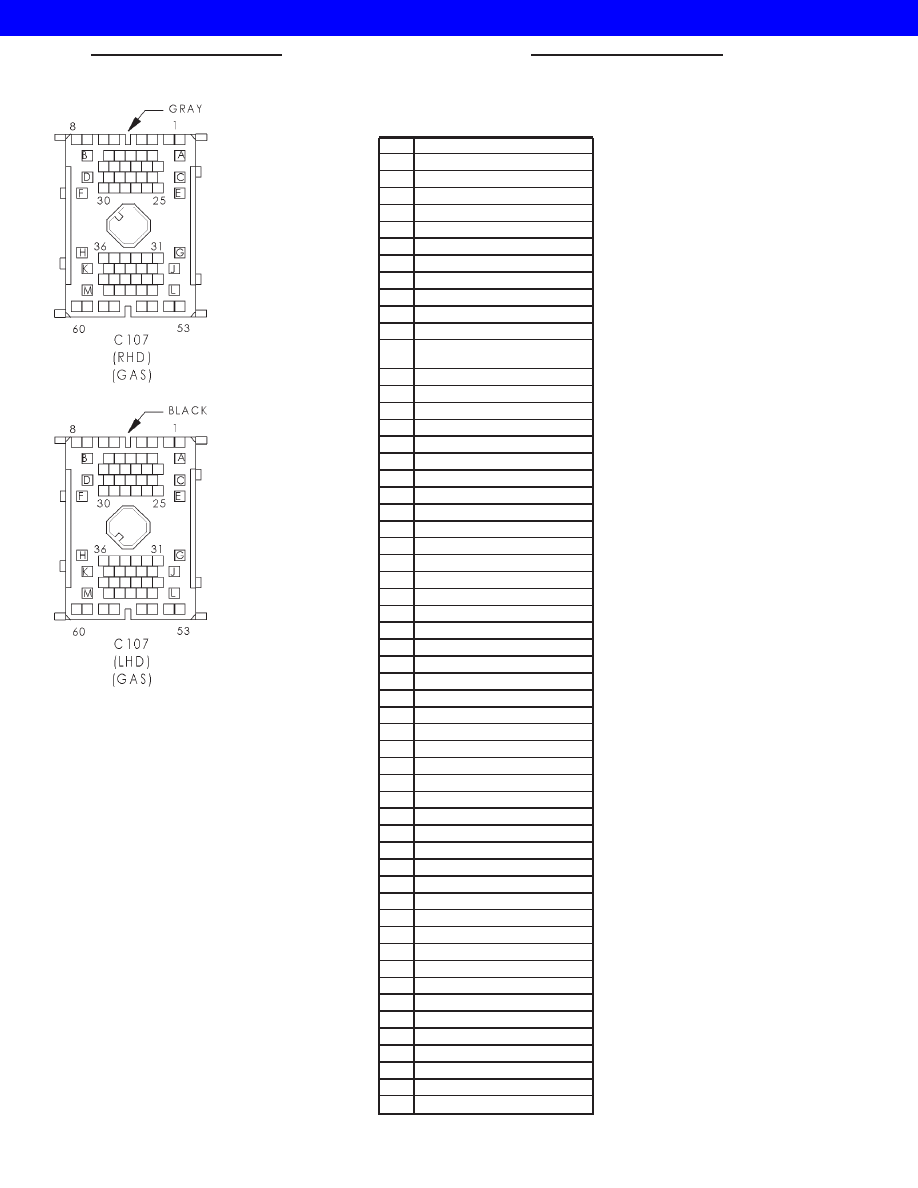

C107 (GAS) - GRAY (LEFT HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

V37 18RD/LG (RHD)

2

V11 20BK/TN

3

V3 16BR/WT

4

V4 16RD/YL

5

V55 16TN/RD

6

V6 16DB

7

V10 20BR

8

F99 20OR

9

K226 18LB/YL

9

K52 20PK/BK (LHD)

10

T6 18VT/WT (4.7L RHD)

10

T99 18OR/YL (4.0L RHD)

10

L114 18VT/DB (LHD BUILT-UP-EX-
PORT)

11

K251 18LB (4.7L RHD)

12

K107 20OR/PK (EXCEPT BUX)

13

K251 18 LB (4.0L RHD)

13

K106 20WT/DG (EXCEPT BUX)

14

-

15

G70 20BR/TN (BUILT-UP-EXPORT)

16

G9 18GY/BK (RHD)

17

Z1 18BK (RHD)

18

-

19

D32 18LG/DG (RHD)

20

F142 18OR/DG (EXCEPT BUX)

20

Y10 18VT/WT (RHD)

21

-

22

-

23

Y11 18VT/OR (RHD)

24

F42 18DG/LG (RHD)

8Wa - 80 - 26

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

C107 (GAS) - GRAY (LEFT HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

25

B7 18WaT

26

B6 18WaT/DB

27

B4 18LG

28

B3 18LG/DB

29

B2 18YL

30

B1 18YL/DB

31

Y12 18VT/TN (RHD)

32

M1 20PK/RD

33

F20 18DB/PK

34

L50 18WaT/TN

35

Y13 18VT/PK (RHD)

36

G7 18WaT/OR

37

K51 18DB/YL (RHD)

38

K25 18VT/LG (RHD)

39

K31 18BR (RHD)

40

K29 18WaT/PK (RHD)

41

K21 18LB/RD (RHD)

42

V32 18OR/DG (RHD)

43

-

44

V35 18LG/RD (RHD)

45

V36 18TN/RD (RHD)

46

C13 18DB/OR (RHD)

47

L114 18VT/DB (RHD)

48

D25 18YL/VT

49

D21 18PK (RHD)

50

B41 18YL/PK

51

B42 18TN/WT

52

B43 18PK/OR

53

L7 20BK/YL

54

L61 20TN/LG

55

D20 20LG (4.7L RHD)

56

V20 18BK/WT

57

L39 20LB

58

-

59

L43 18VT

60

L33 18RD

A

-

B

-

C

-

D

-

E

A10 12RD/DG

F

-

G

-

H

-

J

-

K

-

L

-

M

A20 12RD/DB

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 27

2001 JEEP GRAND CHEROKEE

C108 - BLACK (LEFT HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

M1 20PK/RD

2

Z1 20BK

C108 - BLACK (UNDERHOOD LAMP SIDE)

CAV

CIRCUIT

1

M1 20PK/RD

2

Z1 20BK

C109 - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

Z1 18BK

2

T107 18BK/RD

C109 - BLACK (TRANSFER CASE JUMPER SIDE)

CAV

CIRCUIT

1

Z1 18BK

2

T107 18BK

C110 (DIESEL) - GRAY (LEFT HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

K154 10GY

2

K254 10GY/YL

C110 (DIESEL) - GRAY (GLOW PLUG SIDE)

CAV

CIRCUIT

1

K154 10BK

2

K254 10GY/BK

8Wa - 80 - 28

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
